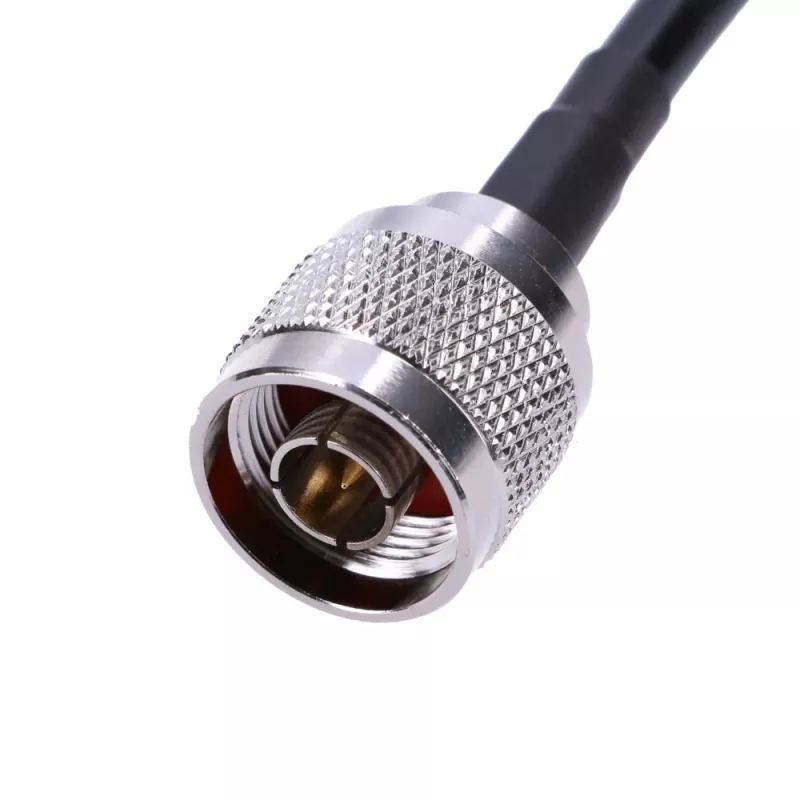

Pigtail N-Male/N-Male RF240 0,5M

RF-Systeme versagen oft am Verbindungspunkt. Schwache Verbindungen zwischen Antennen, Routern und Verstärkern verursachen Signalverluste, Verbindungsabbrüche und frustrierende Funklöcher. Dieses N-Male-auf-N-Male-Pigtail-Kabel beseitigt diese Schwachstelle mit einem robusten RF240-Koaxialdesign und präzisen N-Verbindern. Mit nur 0,5 Metern bietet es eine kurze, verlustarme Brücke, die die Signalintegrität in engen Installationen aufrechterhält. Ob Sie eine Panel-Antenne mit einem Mobilfunkmodem verbinden oder einen WLAN-Access-Point erweitern – dieses Kabel stellt sicher, dass Ihr RF-Signal stark und sauber ankommt.

Für wen ist es geeignet

Netzwerkingenieure, Funktechniker und anspruchsvolle Hobbyisten, die zuverlässige HF-Verbindungen benötigen. Ideal für WLAN-, Mobilfunk-, GPS- und allgemeine Antennensysteme, bei denen der Platz begrenzt und die Leistung entscheidend ist.

Hauptmerkmale

• RF240-Kabel (LMR-240-Äquivalent) mit massivem Kupfer-Innenleiter und doppelter Schirmung (Aluminiumfolie + verzinntes Kupfergeflecht) für überlegene Signalintegrität.
• N-Male-Verbinder an beiden Enden, präzisionsgefertigt für niedriges VSWR (< 1,3:1) und minimale Reflexion.
• 50 Ohm Impedanz, abgestimmt auf Standard-HF-Geräte für maximale Leistungsübertragung.
• Breiter Frequenzbereich von DC bis 6 GHz, der WLAN, Mobilfunk und viele andere Bänder abdeckt.
• Kurze 0,5 m Länge reduziert Kabelverluste und bietet Flexibilität in kompakten Installationen.
• Langlebiger PE-Mantel mit Betriebstemperatur von -40°C bis +85°C, geeignet für den Innen- und geschützten Außenbereich.
• RoHS-konform, erfüllt Umweltstandards.

Spezifikationen

• Kabeltyp: RF240 (LMR-240-Äquivalent)
• Steckertyp 1: N-Male
• Steckertyp 2: N-Male
• Kabellänge: 0,5 m
• Impedanz: 50 Ohm
• Frequenzbereich: DC - 6 GHz
• Außendurchmesser: 6,1 mm
• Innenleiter: Massives Kupfer
• Dielektrikum: Geschäumtes Polyethylen (FPE)
• Schirmung: Doppelt (Aluminiumfolie + verzinntes Kupfergeflecht)
• Mantelmaterial: PE (Polyethylen)
• Dämpfung @ 1 GHz / 100m: 20,3 dB
• Dämpfung @ 2,4 GHz / 100m: 32,5 dB
• Dämpfung @ 5,8 GHz / 100m: 51,8 dB
• VSWR: < 1,3:1
• Betriebstemperatur: -40°C bis +85°C
• Minimaler Biegeradius: 25,4 mm
• Leistungsbelastbarkeit @ 1 GHz: 200 W
• RoHS-konform: Ja

Tipps

Für beste Leistung vermeiden Sie scharfe Biegungen unter dem minimalen Biegeradius und halten Sie die Verbinder sauber. Verwenden Sie dieses Pigtail, um kurze Lücken zwischen N-Typ-Geräten zu überbrücken, und ziehen Sie eine Wetterfestigkeit in Betracht, wenn es im Außenbereich verwendet wird.
