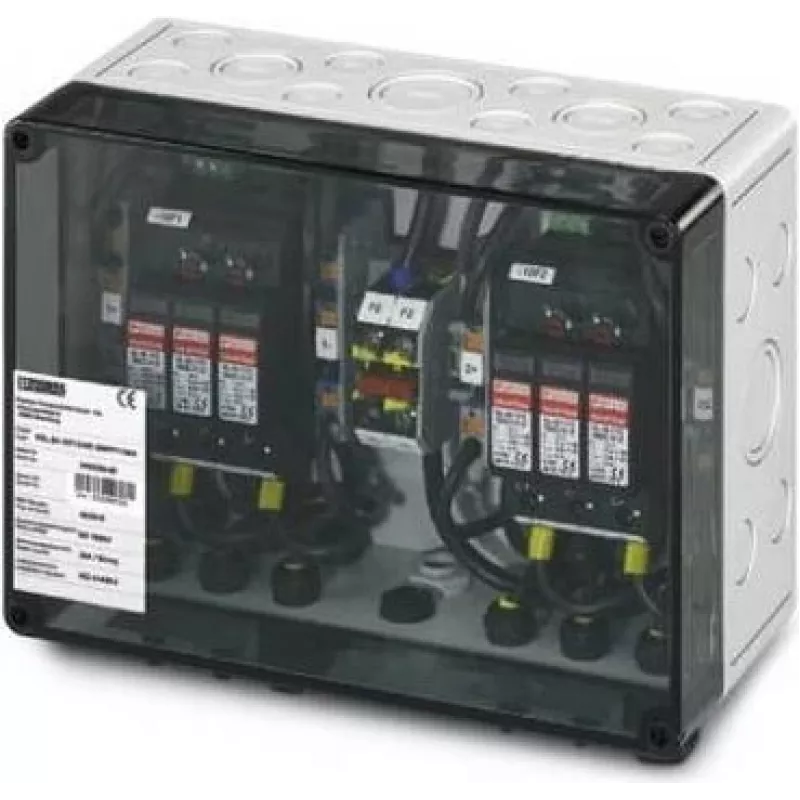

Phoenix Contact SOL-SC-2ST-0-DC-2MPP PV-Generatoranschlusskasten 2x2 String 2404295

Solaranlagen mit mehreren PV-Strings stehen oft vor einer gemeinsamen Herausforderung: DC-Kreise sicher zusammenzuführen und zu schützen, bevor sie den Wechselrichter erreichen. Der Phoenix Contact SOL-SC-2ST-0-DC-2MPP (2404295) ist ein vorverdrahteter PV-Generatoranschlusskasten, der zwei Eingangsstrings zu zwei unabhängigen MPPT-Ausgängen zusammenfasst und somit kundenspezifische DC-Verkabelung vor Ort überflüssig macht. Sein integrierter Überspannungsschutz und der DC-Trennschalter bieten eine kompakte, normenkonforme Lösung für private und kleine gewerbliche PV-Anlagen.

Für wen ist es geeignet

Dieser Generatoranschlusskasten ist ideal für Solarinstallateure und Systemintegratoren, die an Dach- oder Freiflächen-PV-Anlagen mit bis zu zwei Strings pro MPPT arbeiten. Er eignet sich für Projekte, bei denen der Platz begrenzt ist, aber Sicherheit und Zuverlässigkeit nicht verhandelbar sind. Ob Sie eine neue Anlage in Betrieb nehmen oder eine bestehende nachrüsten – dieses Gerät vereinfacht die DC-seitige Verkabelung und verbessert den Schutz.

Hauptmerkmale

• Kombiniert 2 PV-Eingangsstrings zu 2 MPPT-Ausgängen (1 String pro MPPT)
• Integrierter Überspannungsschutz Typ II (SPD) für Überspannungsschutz
• Eingebauter 2-poliger DC-Trennschalter für sichere Trennung während der Wartung
• MC4-kompatible PV-Eingangssteckverbinder für schnelle, werkzeuglose Verbindungen
• IP65-zertifiziertes Polycarbonat-Gehäuse für den Außenbereich
• Keine String-Sicherungen erforderlich, was Wartung und potenzielle Ausfallpunkte reduziert
• Wandmontage-Design mit Kabelverschraubungen für die Ausgangsverkabelung

Spezifikationen

• Produkttyp: PV-Generatoranschlusskasten
• Anzahl PV-Strings (Eingang): 2
• Anzahl MPPTs (Ausgang): 2
• Max. Eingangsspannung (Uoc max): 1000 V DC
• Max. Eingangsstrom pro String (Isc max): 15 A
• Max. Gesamteingangsstrom (Imax): 30 A
• Überspannungsschutz: Typ II SPD
• DC-Trennschalter: Integrierter 2-poliger DC-Schalter
• Sicherungsschutz: Keine String-Sicherungen
• Gehäusematerial: Polycarbonat (PC)
• Schutzart: IP65
• Umgebungstemperaturbereich (Betrieb): -25 °C bis 60 °C
• PV-Eingangssteckverbinder: MC4-kompatibel
• PV-Ausgangsanschluss: Kabelverschraubungen (M20)
• Montageart: Wandmontage
• Normen: IEC 61439-2, IEC 62446-1

Tipps

Für optimale Leistung montieren Sie den Generatoranschlusskasten nahe am PV-Array, um DC-Kabellängen zu minimieren. Stellen Sie sicher, dass sich der DC-Trennschalter in der OFF-Position befindet, bevor Sie Strings anschließen oder trennen. Überprüfen Sie das Gehäuse regelmäßig auf Beschädigungen und stellen Sie sicher, dass die Kabelverschraubungen fest sitzen, um die IP65-Schutzart aufrechtzuerhalten. Wenn Ihr System über zwei Strings hinaus erweitert wird, ziehen Sie die Verwendung mehrerer Generatoranschlusskästen oder eines größeren Modells in Betracht.
