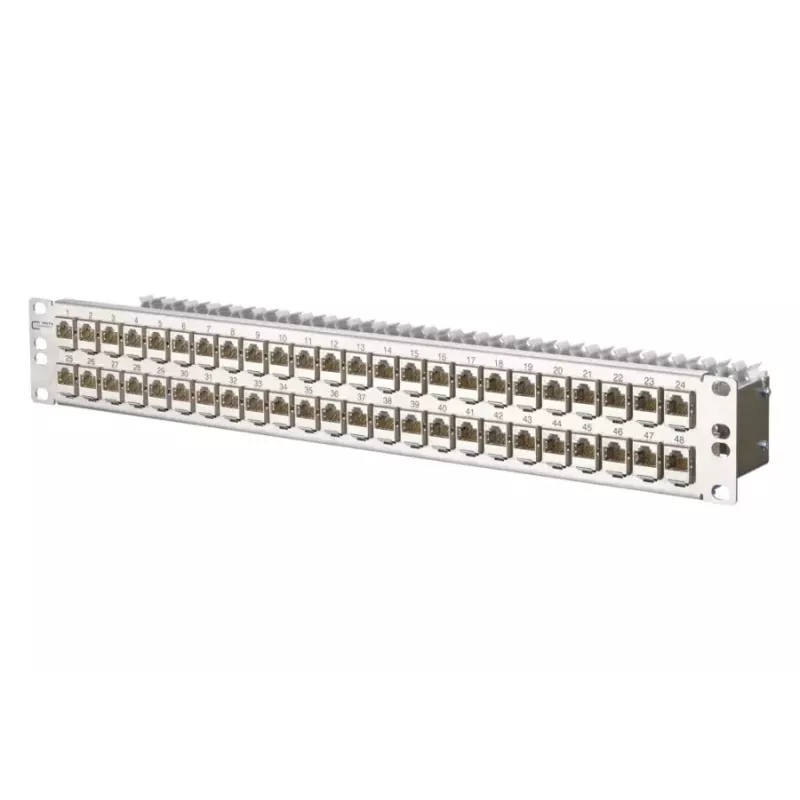

Patchpanel METZ CONNECT 130924-E 1,5U

Das METZ CONNECT 130924-E 1,5U Patchpanel ist ein 19-Zoll-Edelstahl-Modulrahmen mit 48 einzelnen E‑DAT-Modulen, konzipiert für die strukturierte Verkabelung in Hochgeschwindigkeitsnetzen. Es ist komponentengeprüft und gemäß den relevanten Industriestandards für Cat.6A-Leistung zertifiziert und unterstützt Link-Tests bis zu 500 MHz. Das Panel ist für Installationen vorgesehen, die 10 GBit Ethernet, Remote Powering (PoE, PoE+ und UPoE) sowie HDBaseT-Kompatibilität erfordern.

Vorteile

Die vollständig geschirmte Edelstahlkonstruktion bietet mechanische Robustheit und elektromagnetischen Schutz. Die Komponenten sind GHMT-zertifiziert und entsprechen den Anforderungen der Klasse EA nach ISO/IEC 11801 und verwandten Normen. Integrierte Kabelunterstützung, optionale Zugentlastung und ein mitgeliefertes 30-cm-Erdungskabel vereinfachen die Installation und Erdung. Das Panel nimmt massive und flexible Kupferleiter auf und verwendet 8-fache Schneidklemmverbinder (IDC) für zuverlässige Anschlüsse.

Geeignet für

• 10 GBit Ethernet-Netzwerke (IEEE 802.3an)
• Power over Ethernet-Installationen (PoE, PoE+, UPoE)
• HDBaseT AV-Verteilung
• Backbones für strukturierte Verkabelung und Rackinstallationen in Rechenzentren

Technische Daten

• Hersteller: BTR (METZ CONNECT Modell 130924-E)
• Format: 19" 1,5HE Edelstahl-Modulrahmen mit 48 E‑DAT-Modulen
• Kategorie: Cat.6A, Klasse EA
• Geprüfte Linkfrequenz: bis zu 500 MHz
• Unterstützte Datenrate: bis zu 10 GBit/s
• Unterstützte Leiter: massiv AWG 26/1 – 22/1 und flexibel AWG 26/7 – 22/7
• Anschluss: BTR 8-fach IDC (Schneidklemmverbinder)
• Leiterzuweisung: T568A oder T568B
• Erdung: M6 x 10 Erdungsbolzen mit Mutter und Sicherungsscheibe; 30 cm Erdungskabel im Lieferumfang

Verwendung

Montieren Sie das Patchpanel in einem 19-Zoll-Rack auf 1,5HE. Führen Sie die ankommende horizontale Verkabelung zur integrierten Kabelunterstützung und befestigen Sie bei Bedarf die optionale Zugentlastung. Schließen Sie jedes Datenpaar gemäß dem gewählten Verkabelungsstandard (T568A oder T568B) am BTR 8-fach IDC an. Stellen Sie sicher, dass die Schirmung des Panels mit dem Rack-Erdungssystem über den mitgelieferten M6-Erdungsbolzen und das 30-cm-Erdungskabel verbunden ist. Nach dem Anschluss beschriften Sie die Ports bei Bedarf und überprüfen Sie die Verbindungen mit einem Cat.6A-fähigen Tester bis zu 500 MHz.

Empfehlungen

Verwenden Sie geeignete Testgeräte, um die Cat.6A-Leistung nach der Installation zu zertifizieren, und halten Sie eine ordnungsgemäße Erdung und Schirmkontinuität für optimales EMV- und PoE-Verhalten ein. Befolgen Sie bewährte Verkabelungspraktiken, wie das Begrenzen des Aufdrehens an den Anschlusspunkten und das Trennen von Kabelbündeln von starken elektromagnetischen Quellen.
