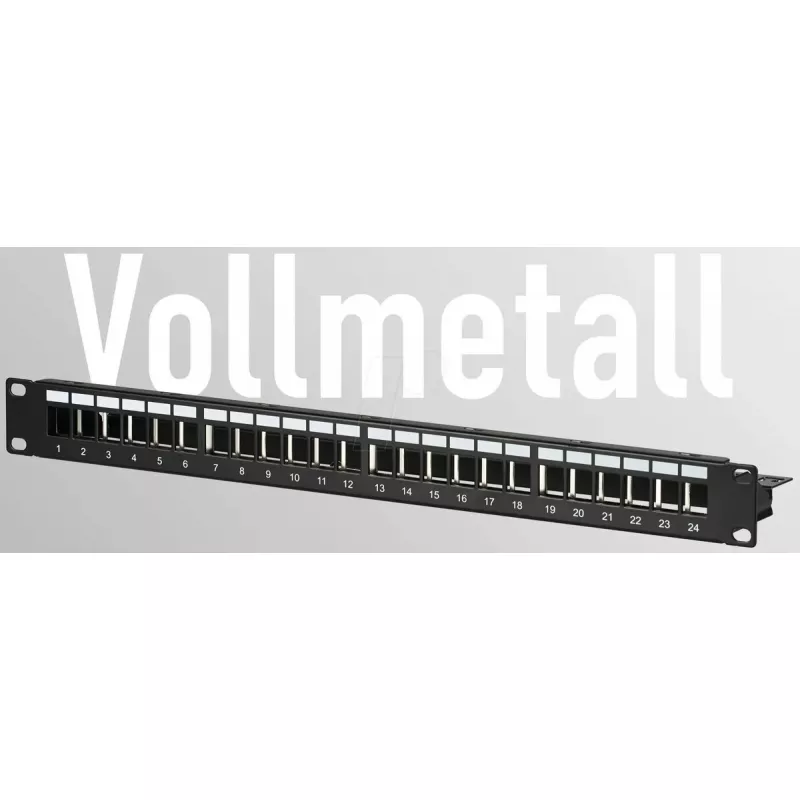

Patchpanel EFB Elektronik EC020100002 19 Zoll 1HE 24-Port

Das EFB Elektronik EC020100002 19" 1HE 24-Port Patchpanel ist eine standardmäßige Rackmontagekomponente für strukturierte Verkabelungssysteme. Es passt in ein 19-Zoll-Geräterack und bietet 24 RJ45-Ports auf einer einzigen 1HE-Höhe, was eine ordentliche Bündelung horizontaler Verkabelung und einen einfachen Portzugriff ermöglicht. Das Panel ist für die Installation in Serverräumen, Rechenzentren und Netzwerkschränken vorgesehen, in denen eine definierte Portgruppierung und klare Beschriftung erforderlich sind.

Vorteile

Dieses 24-Port-1HE-Patchpanel bietet einen kompakten Formfaktor mit hoher Portdichte, was eine effiziente Nutzung des Rackplatzes ermöglicht. Sein standardisierter 19-Zoll-Formfaktor macht es mit gängigen Racks und Gehäusen kompatibel, während die RJ45-Ports einfache Plug-and-Play-Verbindungen für Ethernet-Strecken unterstützen. Das Panel ist für eine saubere Kabelführung und Beschriftung konzipiert, um die Wartung zu vereinfachen und die Fehlerbehebungszeit zu reduzieren.

Geeignet für

• Rackmontierte Netzwerkinstallationen in Serverräumen und Rechenzentren
• Strukturierte Verkabelungsprojekte in Büros und Geschäftsgebäuden
• Bündelung horizontaler Verkabelung aus mehreren Arbeitsbereichen
• Umgebungen, die eine klare Portbeschriftung und organisiertes Patchen erfordern

Wichtige Spezifikationen

• Formfaktor: 19 Zoll, 1HE Höhe
• Anzahl der Ports: 24 RJ45-Ports
• Porttyp: Keystone RJ45 (Ethernet-Patching)
• Montage: Frontmontage an Standard-19"-Rack
• Material und Oberfläche: Metallgehäuse mit Schutzbeschichtung für Langlebigkeit
• Beschriftung: Beschriftungsbereich auf der Frontblende zur Portidentifikation

Verwendung

Montieren Sie das Patchpanel in ein Standard-19"-Rack, wobei es eine Einheit Rackhöhe (1HE) belegt. Schließen Sie die horizontalen Kabel auf der Rückseite des Panels gemäß dem gewählten Verdrahtungsschema (z. B. T568A oder T568B) an und sichern Sie die Verbindungen nach gängigen Verkabelungspraktiken. Verwenden Sie die RJ45-Ports auf der Vorderseite für Patchkabel zu Netzwerkgeräten. Stellen Sie sicher, dass die Ports klar beschriftet sind und verlegen Sie die Patchkabel so, dass scharfe Biegungen und Störungen vermieden werden.

Empfehlungen

Für eine zuverlässige Netzwerkleistung befolgen Sie bei der Terminierung die Branchenstandards für Verkabelung, verwenden Sie entsprechend bewertete Patchkabel und sorgen Sie für ein ordnungsgemäßes Kabelmanagement. Überprüfen Sie nach der Installation die Verdrahtungskontinuität und halten Sie das Panel für zukünftige Änderungen zugänglich.
