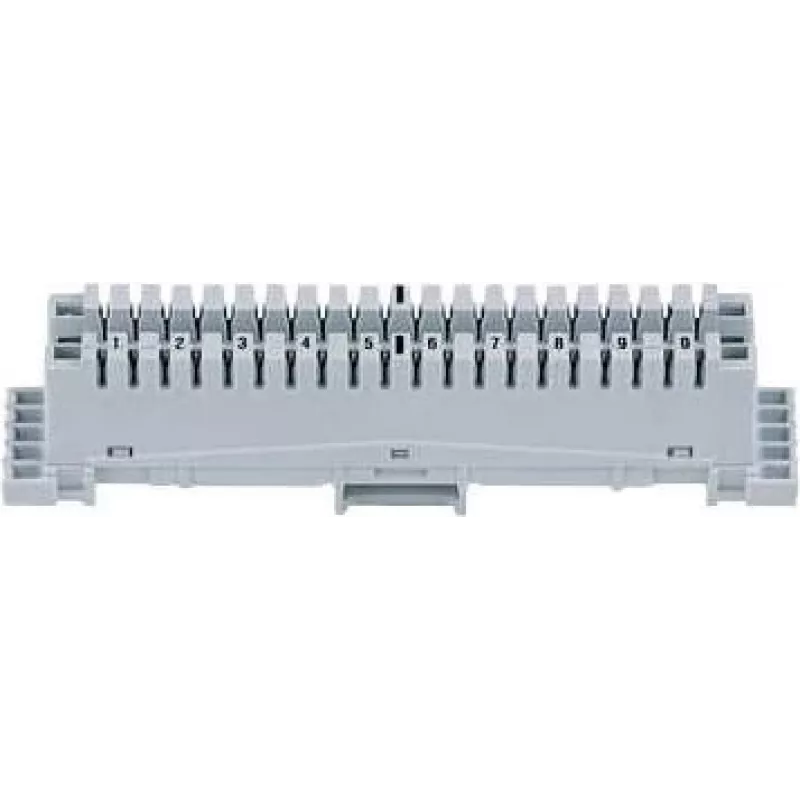

Patchpanel-Anschlussleiste Corning 79101-511 00 mit Farbcode (LSA‑Plus 2/10DA)

Corning 79101-511 00 ist eine Anschluss-/Abschlussleiste, die für strukturierte Kupfer-Telekommunikationsinstallationen entwickelt wurde. Die für LSA‑Plus 2/10DA‑Systeme konzipierte Leiste bietet eine Reihe von beschrifteten Anschlusspunkten mit integrierter Farbcodierung, um die Paaridentifizierung und eine einheitliche Verkabelung zu vereinfachen. Sie ist für den Einsatz in Verteilern, Patchpanels und Netzwerkschränken vorgesehen, wo zuverlässige, wartungsfreundliche Anschlüsse für Sprach- und Datenleitungen erforderlich sind.

Vorteile

Die Corning Anschlussleiste bietet eine klare integrierte Farbcodierung, die die Identifizierung beschleunigt und Verdrahtungsfehler reduziert. Die LSA‑Plus‑kompatiblen Kontakte ermöglichen solide, gasdichte Verbindungen ohne Löten und gewährleisten elektrische Zuverlässigkeit und langfristige Kontaktstabilität. Das Design unterstützt eine geordnete Kabelführung und Beschriftung, was die Wartung erleichtert und Ausfallzeiten bei Neukonfiguration oder Fehlersuche minimiert.

Geeignet für

• Abschluss und Verteilung von Kupfer-Sprach- und Datenleitungen in Telekommunikationsräumen
• Patchpanel- und Rangierverteilerinstallationen
• Service- und Wartungsarbeiten, bei denen Paaridentifizierung und schneller Zugriff erforderlich sind
• Netzwerkschränke und Verteiler in kleinen und mittleren Unternehmen

Wichtige Spezifikationen

• Anschlusssystem: LSA‑Plus 2/10DA‑kompatibel
• Integrierte Farbcodierung zur Paaridentifizierung
• Formfaktor: Anschluss-/Abschlussleiste, geeignet für Rack- oder Rahmenmontage
• Kontakttyp: Schneidklemmkontakte für werkzeugunterstützte Anschlüsse
• Anwendung: Kupfer-Telekommunikationsverkabelung für Sprache und Daten

Verwendung

Montieren Sie die Anschlussleiste mit kompatiblem Montagematerial an der vorgesehenen Position auf dem Verteilerrahmen oder im Netzwerkschrank. Führen Sie die ankommenden und abgehenden Kupferkabel so, dass die Paare mit der Farbcodierung auf der Leiste übereinstimmen. Verwenden Sie das entsprechende LSA‑Plus‑Werkzeug, um die Leiter in die Schneidklemmkontakte einzuführen und sichere Anschlüsse herzustellen. Beschriften Sie jeden Anschlusspunkt gemäß Ihrem Nummerierungsschema oder der Netzwerkdokumentation, um die Nachverfolgbarkeit zu gewährleisten.

Empfehlungen

Führen Sie die Anschlüsse mit dem spezifizierten LSA‑Plus‑Werkzeug aus und überprüfen Sie nach der Installation die Paarkontinuität und die Verdrahtungsreihenfolge. Halten Sie den Bereich um die Leiste herum organisiert und frei von Zugbelastungen auf die Kabel; verwenden Sie bei Bedarf Kabelbinder und Führungskanäle, um mechanische Belastungen der Anschlüsse zu vermeiden.
