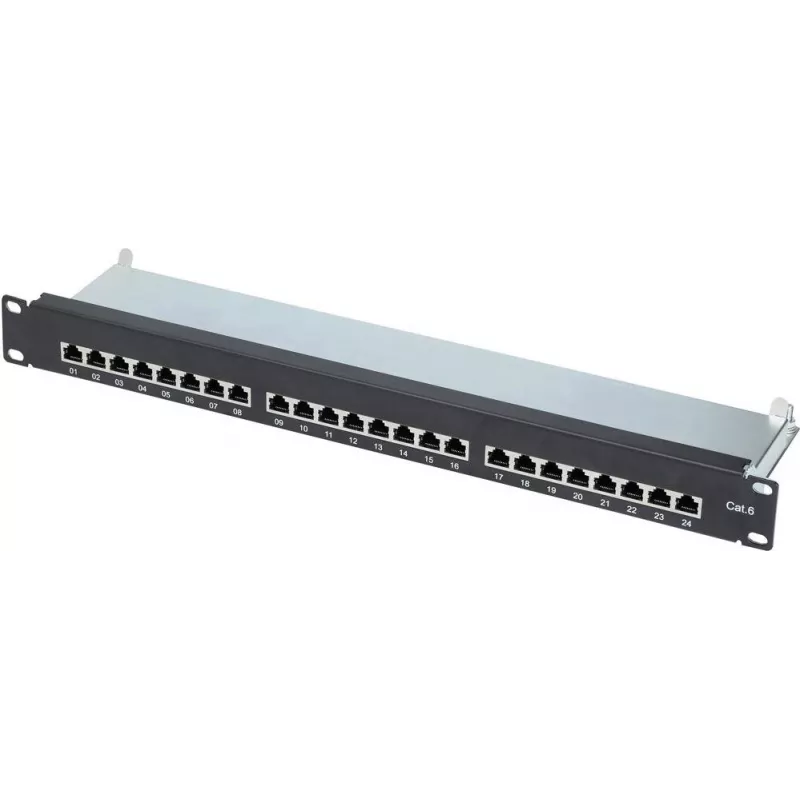

Patch-Panel Renkforce 24-Port CAT6, 1U (1 HE) für strukturierte Verkabelung

Das Renkforce 24-Port CAT6 Patch-Panel in 1U (1 HE) Rackhöhe ist für den Abschluss und die Organisation von CAT6-Ethernet-Verkabelungen in strukturierten Verkabelungsinstallationen konzipiert. Das Panel bietet 24 RJ45-Ports in einem standardmäßigen 19-Zoll-Rack-Formfaktor und ermöglicht zentrale Anschlusspunkte für Patchen, Testen und Neuordnung von Netzwerkverbindungen. Es ist für den Einsatz in Serverräumen, Telekommunikationsschränken und Büronetzwerk-Racks vorgesehen, wo eine saubere Kabelführung und zuverlässige Anschlüsse erforderlich sind.

Vorteile

Das Panel unterstützt die Kabelleistung von CAT6 und bietet eine einheitliche Port-Beschriftung und Ausrichtung, um Installation und Wartung zu vereinfachen. Seine 1U-Größe spart Rack-Platz und bietet gleichzeitig einen vollständigen Satz von 24 RJ45-Ports für die horizontale Verkabelung. Das Metallgehäuse trägt zur mechanischen Stabilität und sicheren Montage in Standard-Racks bei. Farbcodierte Anschlusspunkte und eine klare Port-Kennzeichnung verringern das Risiko von Verdrahtungsfehlern beim Auflegen und bei späteren Umkonfigurationen.

Geeignet für

• Serverräume und Rechenzentren, die einen organisierten Abschluss horizontaler Verkabelung erfordern
• Büronetzwerk-Racks und Kommunikationsschränke
• Strukturierte Verkabelungsinstallationen für kleine und mittlere Unternehmen
• Netzwerk-Patching, Tests und flexible Umkonfigurationsaufgaben

Wichtige Spezifikationen

• Anzahl der Ports: 24 RJ45-Ports
• Kabelstandard: CAT6-Leistungsniveau
• Rack-Höhe: 1U (1 HE), kompatibel mit 19-Zoll-Racks
• Montage: frontmontiert für Standard-Rack-Einheiten
• Gehäusematerial: Metallkonstruktion für Langlebigkeit
• Anschlusstyp: IDC/LSA-Auflegeleisten mit Farbcodierung
• Port-Beschriftung: fortlaufende Port-Kennzeichnung für einfache Verwaltung

Verwendung

Montieren Sie das Patch-Panel in einem 19-Zoll-Rack an der gewünschten 1U-Position und befestigen Sie es mit geeignetem Rack-Zubehör. Führen Sie die horizontalen CAT6-Kabel zur Rückseite des Panels und schließen Sie jedes Adernpaar gemäß der Farbcodierung und dem gewählten Verdrahtungsstandard (T568A oder T568B) an den angegebenen Auflegepunkten an. Verwenden Sie nach dem Anschluss kurze Patchkabel, um die vorderen RJ45-Ports mit Netzwerk-Switches, Routern oder anderen aktiven Geräten zu verbinden. Überprüfen Sie jede Verbindung mit einem Kabeltester, um Durchgang, Paarintegrität und Leistungsparameter sicherzustellen.

Empfehlungen

Für eine zuverlässige Netzwerkleistung sollten Sie ordnungsgemäße Kabelbiegeradien einhalten, die empfohlenen Kabellängen nicht überschreiten und beide Enden jedes Kabels deutlich beschriften. Verwenden Sie geschirmte Verkabelung und Erdungspraktiken nur, wenn die gesamte Installation und die Geräte eine Abschirmung erfordern. Führen Sie nach der Installation eine Zertifizierungsprüfung durch, um sicherzustellen, dass die Verbindungen die CAT6-Spezifikationen erfüllen.
