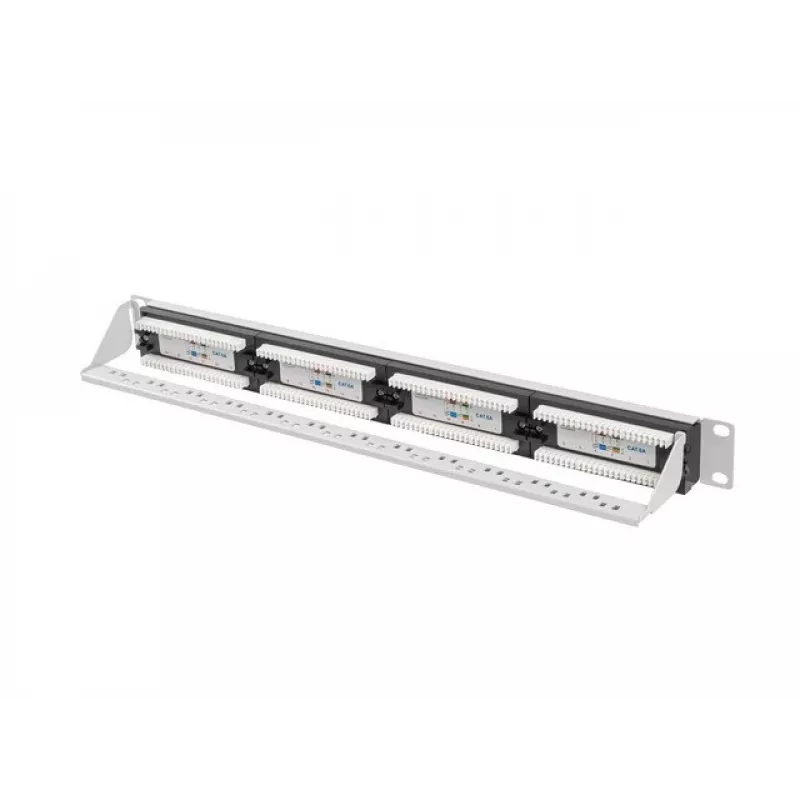

Patch Panel 1U Lanberg PPUA-1024-S

Das Lanberg PPUA-1024-S ist ein 1U Rackmount-Patchpanel, das für Haupt- und Sekundärverteilungspunkte in schnellen Telekommunikationssystemen entwickelt wurde. Diese passive Komponente für strukturierte Verkabelung ermöglicht den Abschluss und die Organisation von Twisted-Pair-Kabeln in 19-Zoll-Rackschränken und umfasst 24 ungeschirmte RJ-45-Ports, die mit Kategorie 6a konform sind. Das Panel besteht aus ABS und Metall, mit einem versteiften Regal und integriertem Kabelmanagement, um die Installation zu vereinfachen und die Stabilität der Baugruppe zu erhalten.

Vorteile

Das Patchpanel unterstützt Cat6a U/UTP-Verbindungen und verwendet IDC/LSA-Steckverbinder für einen schnellen und zuverlässigen Abschluss. Seine 1U-Größe passt in standardmäßige 19-Zoll-Racks, und das eingebaute Kabelmanagement sowie das versteifte Regal mit Griffen ermöglichen eine ordentliche Kabelführung und stabile Montage. Hergestellt aus haltbarem ABS und Metall, bietet es eine kompakte Grundfläche (445 mm × 44,5 mm × 102 mm) und ein leichtes Design (0,7 kg).

Geeignet für

• Rackmontierte Netzwerkverteilung in Serverräumen und Rechenzentren
• Abschlüsse von strukturierter Verkabelung für Cat6a-Twisted-Pair-Installationen
• Sekundärverteilungspunkte und Schaltungen in 19-Zoll-Schränken

Wichtige Spezifikationen

• Marke: LANBERG
• Modell: PPUA-1024-S
• Formfaktor: 1U, 19 Zoll Rackmontage
• Ports: 24 × RJ-45, Kategorie 6a, U/UTP (ungeschirmt)
• Steckverbindertyp: IDC/LSA
• Materialien: ABS und Metall
• Abmessungen (B × H × T): 445 × 44,5 × 102 mm
• Gewicht: 0,7 kg
• Farbe: Grau
• MPN: PPUA-1024-S
• EAN: 5901969428315

So wird es verwendet

Montieren Sie das Patchpanel in einem standardmäßigen 19-Zoll-Rack, das 1 HE vertikalen Raum einnimmt. Schließen Sie Cat6a-Twisted-Pair-Kabel an den IDC/LSA-Steckverbindern gemäß dem gewählten Verdrahtungsschema (T568A oder T568B) ab und stecken Sie dann Patchkabel in die vorderen RJ-45-Ports, um Verbindungen herzustellen. Verwenden Sie das integrierte Kabelmanagement und das Regal mit Griffen, um Kabel zu führen und zu sichern, was für Zugentlastung sorgt und ordentliche Kabelpfade beibehält.

Empfehlungen

Verwenden Sie für optimale Leistung Cat6a-konforme Kabel und halten Sie die empfohlenen Biegeradien ein. Überprüfen Sie die korrekte Verdrahtung und testen Sie jeden Port nach der Installation. Stellen Sie das Panel in eine staubfreie, belüftete Rackumgebung und vermeiden Sie die Überlastung der Ports über die vorgesehenen Netzwerkgeschwindigkeiten hinaus.
