Passiver Infrarotsensor Satel DETECTOR PIR OUTDOOR/OPAL PLUS

Der Satel DETECTOR PIR OUTDOOR/OPAL PLUS ist ein Dual-Technologie-Bewegungsmelder, der passive Infrarot- (PIR) und Mikrowellentechnologie (MW) für zuverlässige Anwesenheitserkennung kombiniert. Der OPAL Plus ist für Decken- oder Wandmontage ausgelegt und eignet sich für die Außeninstallation sowie für Innenbereiche mit schwierigen Umgebungsbedingungen wie Hallen, überdachte Eingänge oder Bereiche, die Wind und Sonnenlicht ausgesetzt sind. Das Gerät bietet automatische Umgebungskompensation und einen großen Betriebstemperaturbereich, was den Einsatz bei widrigen Wetterbedingungen ermöglicht.

Vorteile

Der OPAL Plus nutzt kombinierte PIR- und MW-Technologien mit einer auf Mikrowellensensorik basierenden Abdecküberwachung, um Fehlalarme zu reduzieren und Sabotageversuche zu erkennen. Ein Autotuning-Algorithmus passt die Empfindlichkeit an wechselnde Umgebungsbedingungen an und verbessert die Stabilität bei Regen, Schnee, Sonnenschein oder starken Luftströmungen. Er bietet einen breiten Erfassungswinkel von 100° mit einer Reichweite von über 15 Metern und umfasst eine geschützte Unterkriechschutzzone, um Annäherungs- oder Demontageversuche zu erkennen. Der Melder verfügt zudem über einen Dämmerungssensor zur OC-Ausgangssteuerung und einen stromsparenden Ausgang, der sich direkt mit Relais oder Hausautomationssteuerungen verbinden lässt. Das Gehäuse wird im Zweikomponenten-Spritzgussverfahren hergestellt und bietet IP54-Spritzwasserschutz, mechanische Festigkeit und UV-Beständigkeit.

Geeignet für

• Außenperimeter- und Fassadenbewegungsmeldung
• Inneninstallationen in exponierten oder schwer kontrollierbaren Umgebungen (überdachte Durchgänge, Hallen)
• Integration mit Alarmsystemen und Hausautomation (Beleuchtung, Rollläden, Tore)
• Standorte, die Sabotage-/Abdecküberwachung und tierimmune Bewegungssensorik erfordern

Wichtige Spezifikationen

• Erfassungstechnologien: passiver Infrarotsensor (PIR) und Mikrowellensensor (MW) mit Abdecküberwachung
• Erfassungswinkel: 100°
• Erfassungsreichweite: über 15 Meter
• Betriebsfrequenz (Mikrowelle): 24000 MHz
• Betriebstemperaturbereich: -40 °C bis +55 °C mit automatischer Kompensation
• Leistungsaufnahme: 20 mA (Betrieb), 15 mA (Standby)
• Schutzart: IP54 (spritzwassergeschützt)
• Produktfarbe: Weiß (auch in grauer Variante erhältlich)
• Abmessungen (ca.): 65 mm Breite × 138 mm Tiefe × 58 mm Höhe

Verwendung

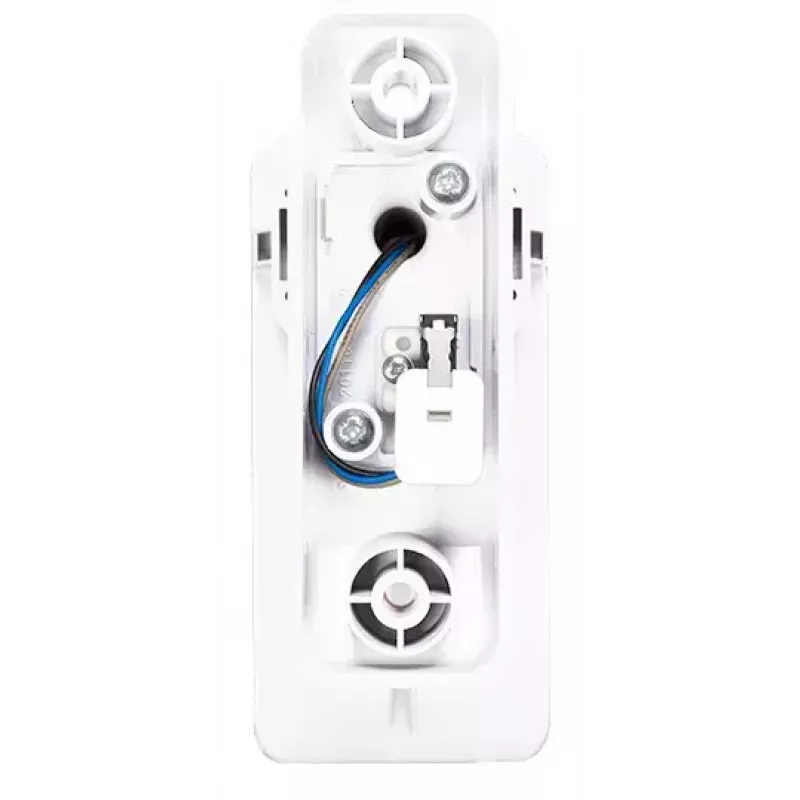

Montieren Sie den Melder auf einer ebenen Fläche, an der Decke oder an der Wand, sodass sein Sichtfeld die beabsichtigten Annäherungswege abdeckt. Verwenden Sie Winkel- oder Kugelgelenkhalterungen aus den Sets BRACKET C oder BRACKET E, wenn eine vertikale oder geneigte Ausrichtung erforderlich ist oder um den Abstand zur Wand zu vergrößern. Schließen Sie den stromsparenden OC-Ausgang an ein Relais oder eine Hausautomationssteuerung an; der Melder kann auch mit kompatiblen Zentraleinheiten zur Integration in KNX-Systeme verbunden werden. Nutzen Sie den integrierten Dämmerungssensor und den OC-Ausgang zur Steuerung von Außenbeleuchtung oder Automationsgeräten ohne zusätzliche Dämmerungsdetektoren.

Empfehlungen

Positionieren Sie den Melder für optimale Leistung so, dass er keiner direkten Einwirkung von nahe gelegenen Wärmequellen und reflektierenden Oberflächen ausgesetzt ist, halten Sie die Unterkriechschutzzone frei von Hindernissen und wählen Sie Montagezubehör (Haube oder Halterungen), das der lokalen Exposition gegenüber Niederschlag oder Schmutz entspricht. Verwenden Sie die Fernbedienung OPT-1, um Empfindlichkeit und Dämmerungssensoreinstellungen ohne Öffnen des Gehäuses anzupassen.
