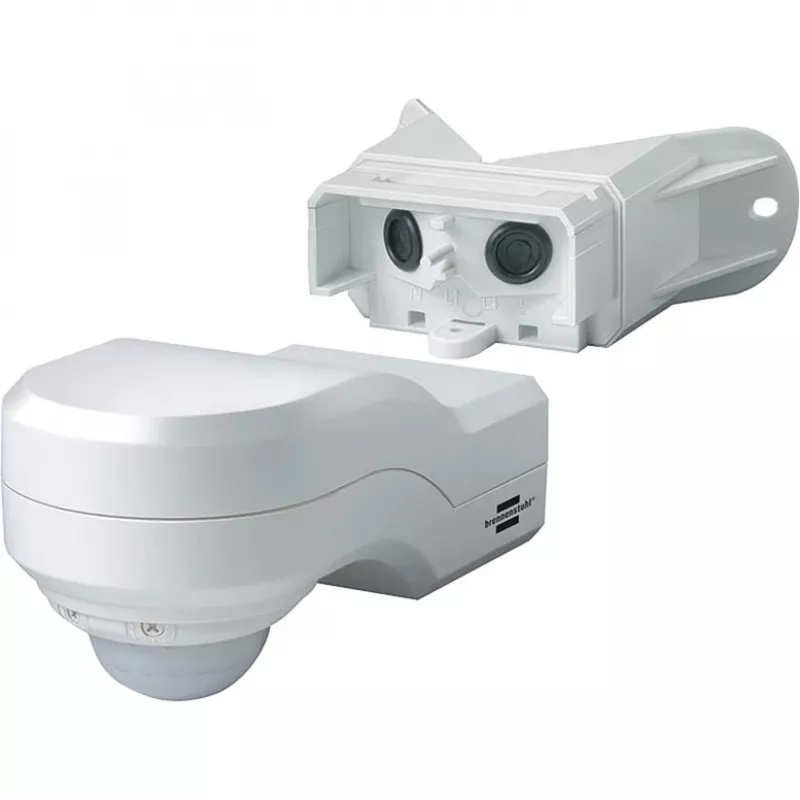

Passiver Infrarotsensor Brennenstuhl PIR 240

Der Brennenstuhl PIR 240 ist ein kabelgebundener passiver Infrarotsensor, der Lampen bei Bewegungserkennung automatisch einschaltet. Geeignet für Innen- und Außenbereich, hat das Gerät die Schutzart IP44 und arbeitet mit 230 V. Das kompakte weiße Gehäuse enthält eine Eckbefestigung und kann sowohl vertikal als auch horizontal für optimale Positionierung eingestellt werden.

Vorteile

Der Sensor erkennt Bewegungen in einem Winkel von 240° und bis zu 12 m Reichweite und unterstützt eine Vielzahl von Lampen, darunter Glühlampen, Halogenlampen, Energiesparlampen und LED-Lampen. Seine Schaltdauer ist einstellbar von 10 Sekunden bis 4 Minuten und die Ansprechhelligkeit kann zwischen 10 und 150 Lux eingestellt werden. Maximale Schaltleistung beträgt 1000 W für herkömmliche Lampen, 300 W für Energiesparlampen und 100 W für LEDs.

Geeignet für

• Beleuchtung von Hauseingängen, Veranden und Auffahrten im Außenbereich
• Beleuchtung von Garagen und Kellern
• Automatisierte Beleuchtung von Fluren und Treppenhäusern im Innenbereich
• Sicherheitsbeleuchtung rund um Wohngebäude

Wichtige technische Daten

• Typ: Passiver Infrarot-Bewegungsmelder (PIR)
• Modell: Brennenstuhl PIR 240 (MPN 1170910)
• Spannung: 230 V
• Schutzart: IP44 (geeignet für Innen- und Außenbereich)
• Erfassungswinkel: 240°
• Max. Erfassungsbereich: 12 m
• Zeiteinstellung (Einschaltdauer): 10 s – 4 min
• Ansprechhelligkeit: 10 – 150 Lux
• Schaltleistung: 1000 W (Glühlampen/Halogen), 300 W (Energiesparlampen), 100 W (LED)
• Vertikal und horizontal einstellbar; inklusive Eckbefestigung
• Farbe: Weiß

Anwendung

Montieren Sie den Sensor an der gewünschten Stelle mit der mitgelieferten Eckbefestigung oder direkt auf einer ebenen Fläche. Richten Sie den Sensor vertikal und horizontal aus, um den benötigten Erfassungsbereich abzudecken. Schließen Sie ihn an eine 230-V-Stromversorgung und an den Beleuchtungsstromkreis gemäß den örtlichen Elektrovorschriften an oder lassen Sie die Installation von einem qualifizierten Elektriker durchführen. Stellen Sie die gewünschte Einschaltdauer (10 s – 4 min) und Ansprechhelligkeit (10 – 150 Lux) entsprechend den Betriebsbedingungen und Nutzungsanforderungen ein.

Empfehlungen

Für eine zuverlässige Erkennung installieren Sie den Sensor in einer Höhe und einem Winkel, die direkte Einwirkung von Wärmequellen oder beweglichem Laub vermeiden. Verwenden Sie die Helligkeitseinstellung, um ungewolltes Schalten bei Tageslicht zu verhindern, und halten Sie die Empfindlichkeit für die Aktivierung bei Nacht hoch genug. Beachten Sie die Lampenart und maximale Schaltleistung, um eine Überlastung des Sensors zu vermeiden.
