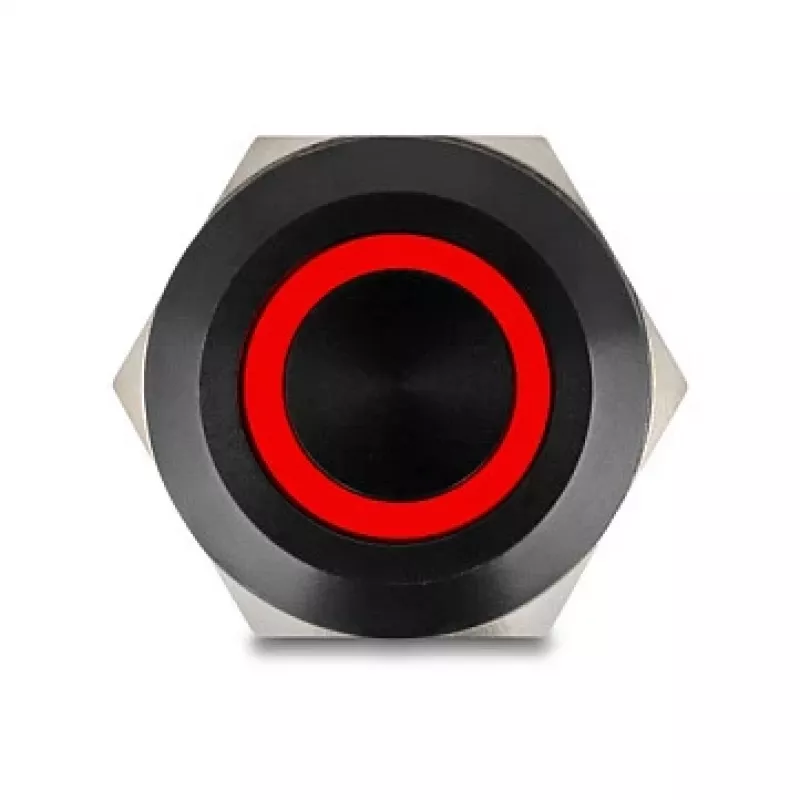

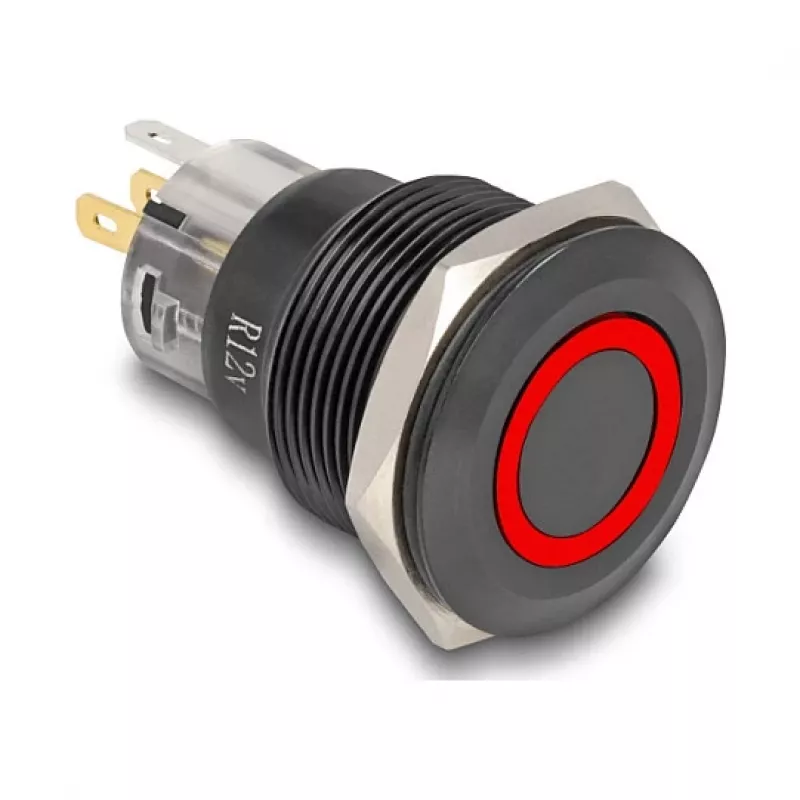

Panel-Drucktaster DELOCK 22015 22 mm, 12 V, 5 Lötanschlüsse

Der DELOCK 22015 ist ein 22 mm Panel-Drucktaster, der für 12-V-Systeme ausgelegt ist. Der Schalter bietet eine kompakte mechanische Schnittstelle mit fünf Lötanschlüssen, die eine flexible Verdrahtung und stabile elektrische Verbindungen ermöglichen. Er eignet sich für den Einsatz in Schalttafeln, DIY-Elektronik und Kfz-Zubehörinstallationen, bei denen ein kleines, zuverlässiges Schaltelement mit Tast- oder Rastfunktion erforderlich ist.

Vorteile

Das Gerät kombiniert einen standardisierten 22-mm-Einbaudurchmesser mit fünf Lötanschlüssen, um gängige Verdrahtungsschemata zu unterstützen und eine einfache Integration in bestehende Schaltungen zu ermöglichen. Seine Konstruktion zielt auf sichere Lötkontakte und eine unkomplizierte Panelmontage ab. Die Nennbetriebsspannung von 12 V macht den Schalter mit vielen Fahrzeug- und Niederspannungsanwendungen kompatibel.

Geeignet für

• Schalttafeln und Instrumententafeln
• Kfz-Zubehör und Armaturenbrettsteuerungen
• DIY-Elektronik und Hobbyprojekte
• Prototyping und kleine elektrische Baugruppen

Technische Daten

• Einbaudurchmesser: 22 mm Plattenausschnitt
• Nennspannung: 12 V DC

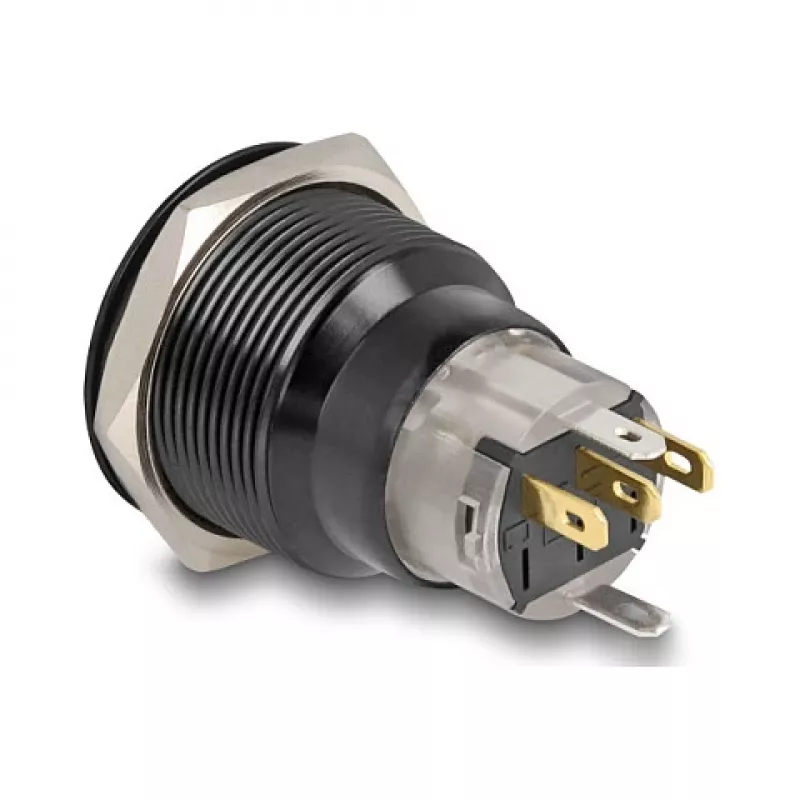

• Anschlusstyp: Lötanschlüsse (5 Anschlüsse)
• Betätigung: mechanische Drucktasterfunktion
• Gehäuse- und Frontmaterial: Metall/Kunststoff-Kombination für den Platteneinbau (herstellerübliche Konstruktion)
• Anschlussart: Löten für dauerhafte Verdrahtung

Verwendung

Bereiten Sie ein Loch mit 22 mm Durchmesser in der Platte vor und setzen Sie den Schalter von vorne ein. Befestigen Sie den Schalter entsprechend der Panelmontagekonstruktion, wobei der Rahmen bündig sitzt und die mechanische Befestigung angezogen wird, um Bewegungen zu vermeiden. Verwenden Sie Lötkolben und geeignetes Lötzinn, um Kabel an die fünf Lötanschlüsse anzuschließen, gemäß dem für Ihre Anwendung erforderlichen Schaltplan (z. B. einpolig, Anzeigelampe oder Mehrfachkontaktanordnungen). Überprüfen Sie alle Verbindungen und testen Sie den Schalter bei 12 V, um den korrekten Betrieb vor der endgültigen Montage sicherzustellen.

Empfehlungen

Für eine zuverlässige Leistung verwenden Sie den Schalter innerhalb des spezifizierten 12-V-Bereichs und vermeiden Sie Spannungen oder Ströme, die über die vorgesehene Nennleistung hinausgehen. Achten Sie beim Löten auf ein angemessenes Wärmemanagement, um Schäden an Anschlüssen und umliegenden Bauteilen zu vermeiden. Sichern Sie bei der Verwendung im Fahrzeug die Verkabelung mit Zugentlastung und schützen Sie freiliegende Verbindungen vor Feuchtigkeit und Vibrationen.
