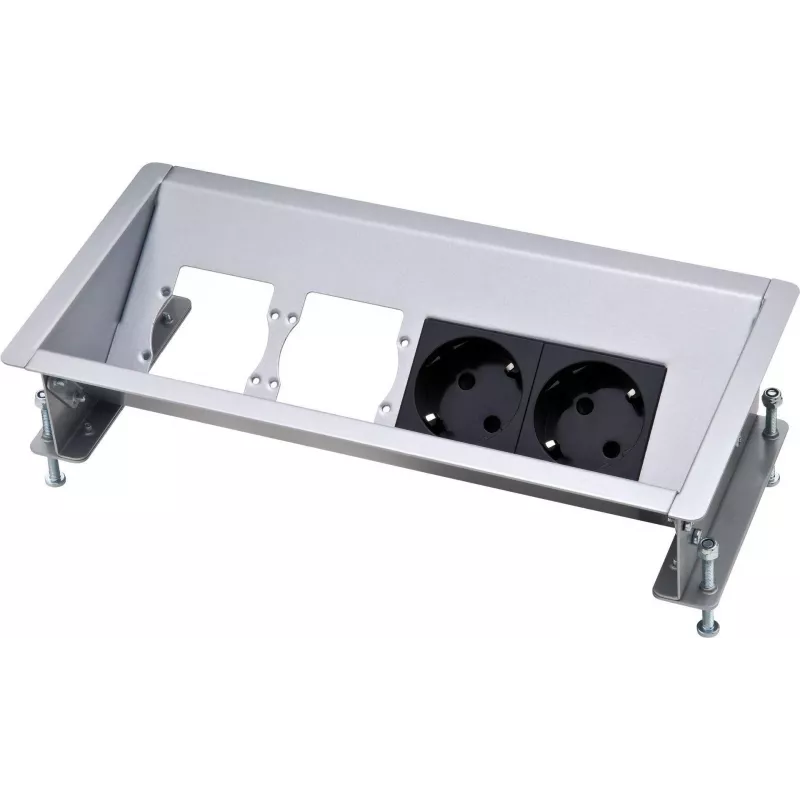

Outlet Box Type F Kindermann 5301170000 Schwarz Silber

Offenes Tischgehäuse für vier Adapterplatten, konzipiert für die Integration in eine Tischplatte. Kompatible Adapterplatten: 7444 000 xxx (50 x 50 mm). Die Einheit bietet zwei Netzmodule und zwei Leermodule, mit Netzanschluss über einen 3-poligen Wieland GST 18 Stecker. Das Gehäuse hat eine pulverbeschichtete Oberfläche in RAL 9006 Silber mit Außenabmessungen von 252 x 125 mm und einer Einbautiefe von 82 mm; der Eckradius beträgt 5 mm und der erforderliche Ausschnitt ist 240 x 107 mm.

Vorteile

Die Anschlussdose kombiniert eine kompakte Stellfläche mit einer geringen Einbautiefe für eine einfache Integration in Schreibtische und Tische. Geliefert mit zwei Netzpositionen und zwei Leermodulplätzen, ermöglicht sie eine flexible Konfiguration mit standardmäßigen 50 x 50 mm Adapterplatten. Der Wieland GST 18 Steckverbinder gewährleistet einen standardisierten, sicheren Netzanschluss. Die langlebige pulverbeschichtete RAL 9006 Oberfläche bietet Korrosionsbeständigkeit und ein neutrales Erscheinungsbild, das mit schwarzen und silbernen Oberflächen harmoniert.

Geeignet für

Technische Daten

Verwendung

Bereiten Sie einen Ausschnitt in der Tischplatte mit den Maßen 240 x 107 mm vor und stellen Sie sicher, dass unter der Oberfläche mindestens 82 mm Freiraum für die Installation vorhanden ist. Setzen Sie das Gehäuse in den Ausschnitt ein und befestigen Sie es gemäß den Anweisungen des Möbelherstellers. Bestücken Sie die Modulplätze nach Bedarf mit den 50 x 50 mm Adapterplatten (Typ 7444 000 xxx). Schließen Sie die Netzspannung über den 3-poligen Wieland GST 18 Stecker an die Gebäudeversorgung oder ein kompatibles Verteilsystem an.

Empfehlungen

Überprüfen Sie die Kompatibilität der Adapterplatten vor der Installation und verlegen Sie Kabel so, dass scharfe Biegungen vermieden werden. Stellen Sie sicher, dass der Wieland GST 18 Anschluss von einer Elektrofachkraft installiert wird und den örtlichen Elektrovorschriften entspricht.
