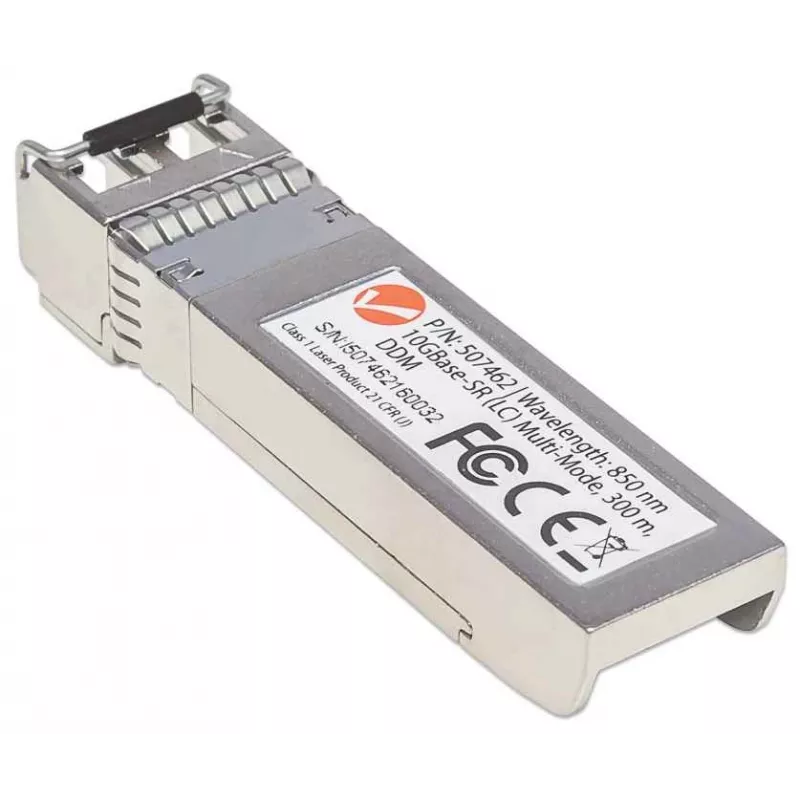

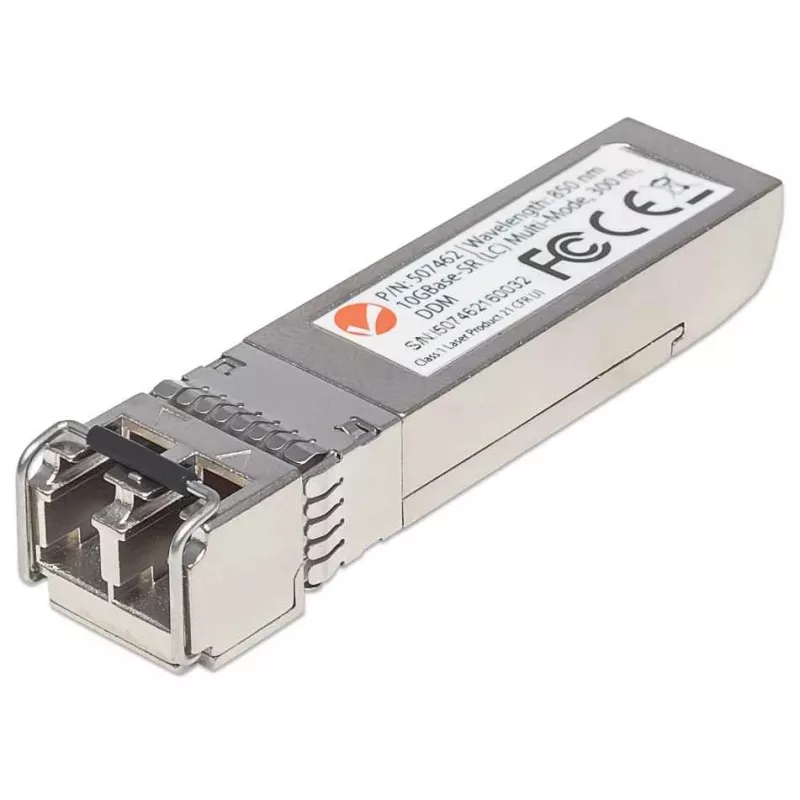

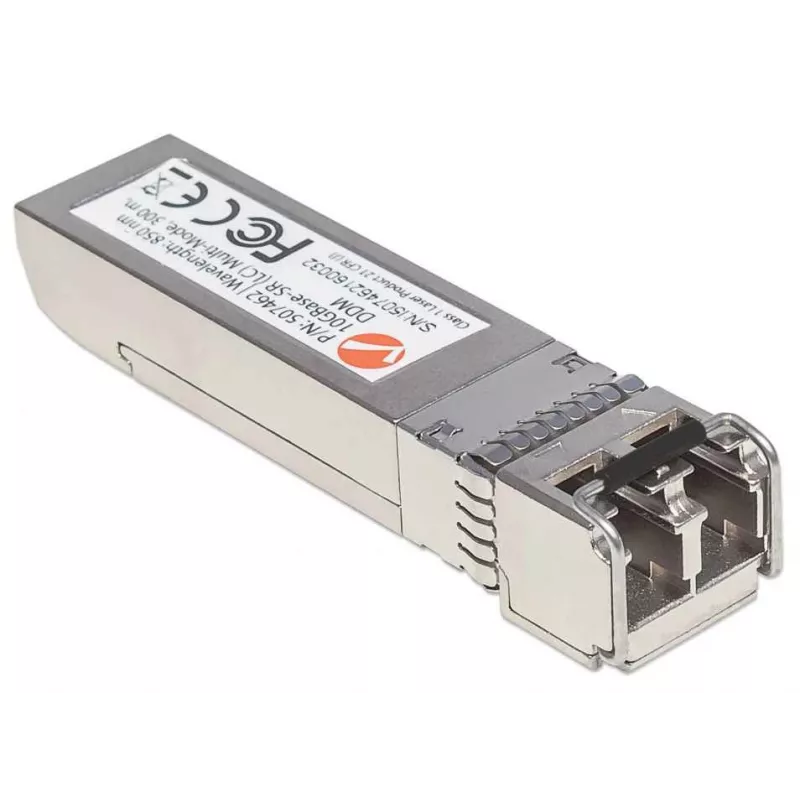

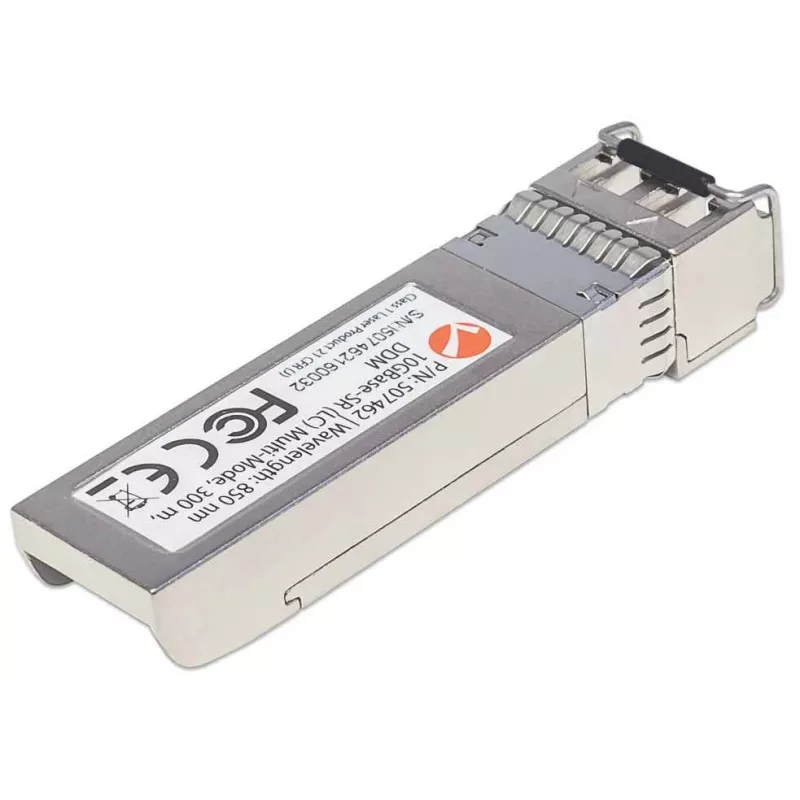

Optisches Transceiver-Modul Intellinet SFP+ 10GBase-SR

Das optische Transceiver-Modul Intellinet SFP+ 10GBase-SR bietet 10-Gigabit-Kurzdistanz-Glasfaserverbindung über Multimode-Faser bis zu 300 m. Der Transceiver ist in einem kompakten SFP+-Metallgehäuse untergebracht, unterstützt Hot-Plug-Installation und Digital Diagnostics Monitoring (DDM) zur Echtzeitüberwachung von optischer Ausgangs-/Eingangsleistung, Temperatur, Laser-Bias-Strom und Versorgungsspannung. Das Modul ist MSA-konform und wird als herstelleräquivalent zu Cisco SFP-10G-SR angeboten und verfügt über Zertifizierungen wie FCC Class A, CE, IEC-60825, RoHS und NDAA. Die physischen Abmessungen betragen ca. 14 x 57 x 12 mm, bei einem Gewicht von 0,037 kg, silbernem Gehäuse, einer maximalen Betriebsspannung von 3,3 V und einer typischen Leistungsaufnahme von etwa 1 W. Es wird eine dreijährige Garantie gewährt.

Vorteile

Das Metallgehäuse reduziert elektromagnetische Störungen und erhöht die Haltbarkeit, während der mini-GBIC-Formfaktor (SFP+) Port-Implementierungen mit hoher Dichte in Racks und Geräten ermöglicht. Die Unterstützung von Standard-DDM ermöglicht Ferndiagnose und eine einfachere Wartung. MSA-Konformität und die Identifikation als herstelleräquivalent gewährleisten breite Kompatibilität mit SFP+-Ports verschiedener Hersteller.

Geeignet für

• 10-Gigabit-Verbindungen zwischen Switches, Servern und Speichergeräten in Rechenzentren
• Glasfaser-Patchfelder und Verteilerschränke mit hoher Dichte
• Kurzdistanz-Multimode-Faserstrecken bis zu 300 m in Unternehmens- und Campusnetzwerken
• Hot-Swap-Upgrades oder Austausch von SFP+-Ports ohne Netzwerkausfallzeiten

Wichtige Spezifikationen

• Schnittstellentyp: SFP+
• Maximale Datenübertragungsrate: 10 Gbit/s (laut Produktdaten bis zu 11100 Mbit/s)
• Optischer Standard: 10GBase-SR für Multimode-Faser
• Maximale Reichweite: bis zu 300 m über Multimode-Faser (typisch für 10GBase-SR)
• Formfaktor: mini-GBIC (SFP+), hot-plug-fähig
• GehäVerwendung: Metall, silberfarben
• Abmessungen: ca. 14 x 57 x 12 mm
• Gewicht: 0,037 kg
• Betriebsspannung: 3,3 V (maximal)
• Leistungsaufnahme: ~1 W
• Konformität und Sicherheit: FCC Class A, CE, IEC-60825, RoHS, NDAA

Anwendung

Setzen Sie den SFP+-Transceiver in einen kompatiblen SFP+-Steckplatz eines Switches, Server-NIC oder Speichergeräts ein, während das Hostgerät eingeschaltet ist, um die Hot-Plug-Fähigkeit zu nutzen. Verbinden Sie das Multimode-Glasfaserkabel mit dem entsprechenden Steckertyp (LC-Duplex) mit den Transceiver-Ports und achten Sie auf die korrekte Polarität. Überwachen Sie den Verbindungsstatus und die Diagnoseparameter über die Hostgeräteschnittstelle, um optische Leistung, Temperatur und andere DDM-Werte zu prüfen. Beim Austausch von Modulen entfernen Sie den vorhandenen Transceiver vorsichtig, indem Sie die Verriegelung lösen und ihn gerade herausziehen, und setzen Sie dann das Ersatzmodul ein, bis es einrastet.

Empfehlungen

Verwenden Sie Multimode-Faser mit angemessenem Bandbreitenlängenprodukt (OM3/OM4 empfohlen für 10GBase-SR), um die angegebene Reichweite zu erreichen. Halten Sie Stecker und Faserendflächen sauber und verwenden Sie Schutzkappen, wenn die Module nicht verbunden sind. Überprüfen Sie nach der Installation die DDM-Werte, um angemessene optische Leistungspegel und Temperatur sicherzustellen. Für beste Kompatibilität stellen Sie sicher, dass die angeschlossene Ausrüstung SFP+ und MSA-konforme Module unterstützt.
