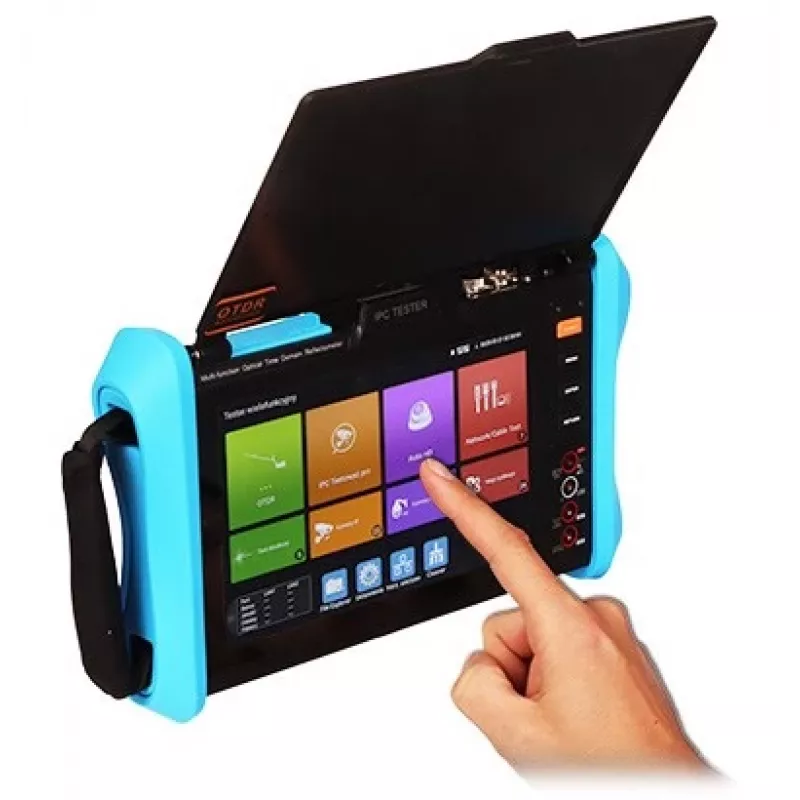

Optisches Reflektometer mit CCTV-Tester CS-R8-80H

Das CS-R8-80H ist ein professionelles optisches Reflektometer (OTDR) kombiniert mit einem CCTV-Tester, entwickelt für Außendiensttechniker und Netzwerkinstallateure. Es integriert mehrere Testfunktionen wie OTDR, VFL, OPM, OLS und CCTV-Videotest und bietet eine All-in-One-Lösung für die Wartung von Glasfasernetzen und Überwachungssystemen.

Vorteile

Kombiniert OTDR und CCTV-Tester in einem tragbaren Gerät und spart Zeit und Ausrüstungskosten. Verfügt über ein 5-Zoll-IPS-Touchdisplay für einfache Bedienung, eine lange Akkulaufzeit von bis zu 10 Stunden und unterstützt mehrere Videoformate wie AHD, TVI, CVI und CVBS. Der integrierte VFL mit 10 mW Ausgangsleistung hilft, Glasfaserbrüche schnell zu lokalisieren.

Geeignet für

• Installation und Wartung von Glasfasernetzen
• Test und Fehlersuche von CCTV-Systemen
• Techniker in Telekommunikation und Rechenzentren
• Außendiensttechniker

Wichtige Spezifikationen

• OTDR-Wellenlängen: 1310 nm / 1550 nm
• Dynamikbereich: 28 dB / 26 dB
• Ereignis-Totzone: 1 m
• Dämpfungs-Totzone: 5 m
• Testbereich: bis zu 80 km
• VFL-Ausgangsleistung: 10 mW (650 nm)
• OPM-Wellenlängenbereich: 850/1300/1310/1490/1550/1625 nm
• OPM-Messbereich: -70 bis +10 dBm
• OLS-Wellenlängen: 1310 nm / 1550 nm
• OLS-Ausgangsleistung: -5 dBm
• CCTV-Videoeingang: AHD, TVI, CVI (bis zu 8 MP), CVBS
• CCTV-Stromausgang: DC 12 V / 3 A
• Display: 5-Zoll-IPS-Touchscreen, 800x480 Pixel
• Interner Speicher: 8 GB (unterstützt SD-Karte)
• Akku: 7,4 V 5200 mAh Li-Ion, bis zu 10 Stunden
• Kabeltest: RJ45 TDR, UTP/STP, Durchgang, Kurzschluss, Unterbrechung, Kreuzung

Empfehlungen

Für optimale Leistung verwenden Sie Standard-SC/APC- oder SC/UPC-Steckverbinder. Das Gerät ist mit den meisten Glasfaserkabeln und CCTV-Kameras kompatibel. Stellen Sie sicher, dass der Akku vor dem Einsatz im Außendienst vollständig geladen ist.
