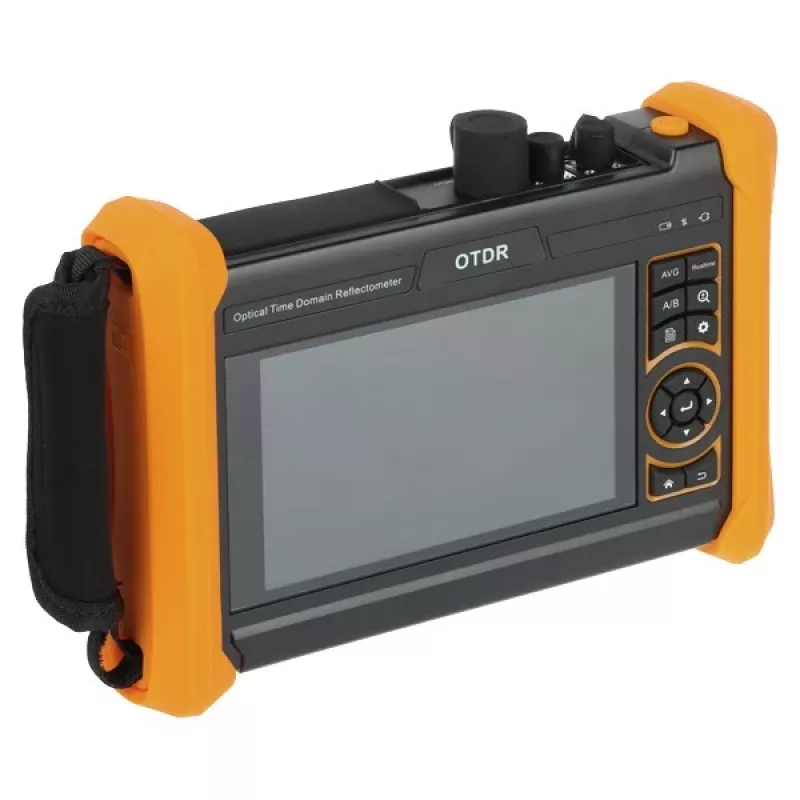

Optisches Reflektometer CS-R6E-50H OTDR mit OPM OLS VFL 1310/1550nm 32/30dB Dynamikbereich 7 Zoll Touchscreen

Glasfasernetzwerke erfordern eine präzise Diagnose, um Fehler zu lokalisieren, Dämpfung zu messen und Spleiße zu überprüfen. Das optische Reflektometer CS-R6E-50H bietet OTDR-Analyse in Laborqualität in einem robusten, tragbaren Gerät und eliminiert Rätselraten bei der Installation und Wartung von Glasfasern.

Für wen ist es geeignet

Telekommunikations-Feldtechniker, Netzwerkinstallateure und Wartungsteams, die an FTTx-, LAN/WAN-Backbones oder Langstrecken-Glasfaserstrecken arbeiten. Ob Sie neue Installationen zertifizieren, Störungen beheben oder den Netzwerkzustand dokumentieren – dieses All-in-One-Werkzeug optimiert Ihren Arbeitsablauf.

Hauptmerkmale

• Dual-Wellenlängen-OTDR bei 1310nm und 1550nm mit Dynamikbereichen von 32dB bzw. 30dB, deckt Testdistanzen von 5 Metern bis zu 160 Kilometern ab.
• Ultrakurze Ereignis-Totzone von 1m und Dämpfungs-Totzone von 4m zur Auflösung dicht beieinander liegender Ereignisse.
• 12 wählbare Pulsbreiten (5ns bis 20µs) optimieren die Auflösung gegenüber der Reichweite für jedes Glasfaser-Szenario.
• Integriertes optisches Leistungsmessgerät (OPM) misst -70 bis +10 dBm, während die optische Lichtquelle (OLS) eine stabile Ausgangsleistung von -5dBm bei 1310/1550nm liefert.
• Eingebauter visueller Fehlerortungsgerät (VFL) mit 10mW Ausgangsleistung zur schnellen Bruchidentifikation und Steckerinspektion.
• 7-Zoll kapazitiver Touchscreen mit intuitiver Event Map für grafische Trace-Analyse und automatische Ereigniserkennung.
• Unterstützt FC/UPC-Anschlüsse (austauschbare Adapter erhältlich) und speichert bis zu 100.000 Traces intern.
• USB- und SD-Kartenschnittstellen für Datenexport und Firmware-Updates; bis zu 8 Stunden Akkulaufzeit für ganztägigen Feldeinsatz.

Spezifikationen

• OTDR-Wellenlängen: 1310nm, 1550nm
• OTDR-Dynamikbereich: 32/30 dB (1310/1550nm)
• Ereignis-Totzone: 1m; Dämpfungs-Totzone: 4m
• Testbereich: 5m bis 160km
• Pulsbreiten: 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1µs, 2µs, 5µs, 10µs, 20µs
• Anzeige: 7-Zoll TFT-LCD kapazitiver Touchscreen
• Optischer Anschluss: FC/UPC (austauschbar)
• Eingebaute Funktionen: OTDR, OPM, OLS, VFL, Event Map, optionale Unterstützung für Faserinspektionssonde
• VFL-Ausgangsleistung: 10mW
• OLS-Wellenlängen: 1310nm, 1550nm; OLS-Ausgangsleistung: -5dBm
• OPM-Messbereich: -70 bis +10 dBm
• Datenspeicher: 100.000 Traces intern
• Akkulaufzeit: bis zu 8 Stunden
• Schnittstellen: USB Typ A, USB Typ B, SD-Kartensteckplatz
• Betriebstemperatur: -10°C bis 50°C; Luftfeuchtigkeit: 0% bis 95% nicht kondensierend

Tipps

Für beste Ergebnisse reinigen Sie alle Anschlüsse vor dem Test und verwenden Sie Start-/Empfangskabel, um den ersten und letzten Anschluss zu charakterisieren. Bewahren Sie das Gerät bei Nichtgebrauch in einem trockenen Etui auf und laden Sie es vor längeren Feldeinsätzen vollständig auf. Die Event Map-Funktion ist ideal, um schnell Spleiße oder Biegungen mit hoher Dämpfung in dichten Glasfaserstrecken zu lokalisieren.
