Optischer QSFP-Transceiver BlueOptics BO25K13630D 40GBASE-ER4L 1310 nm 30 km

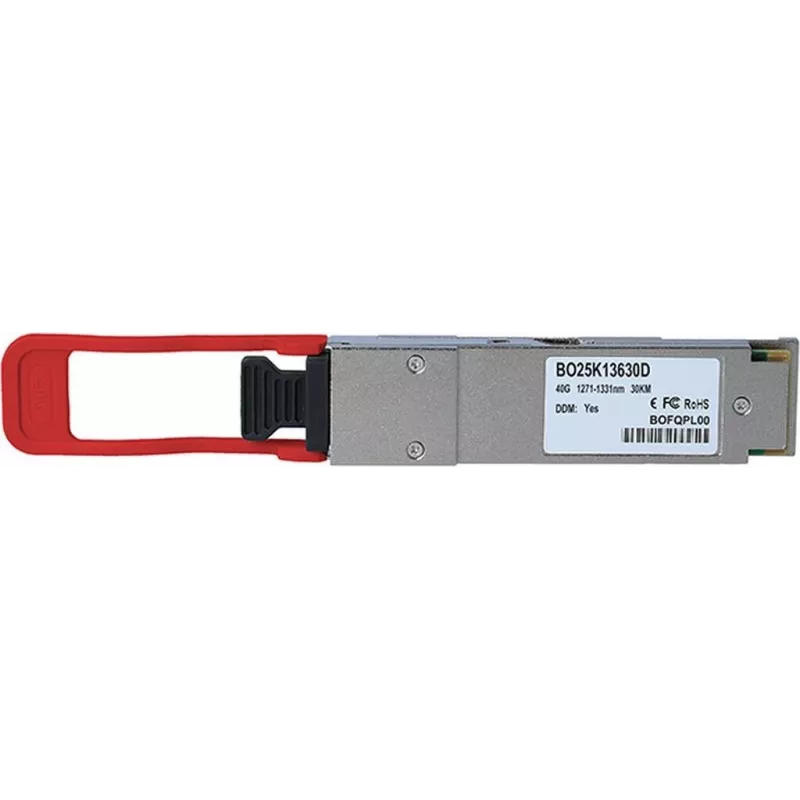

BlueOptics BO25K13630D ist ein optischer 40GBASE-ER4L QSFP-Transceiver, der bei 1310 nm arbeitet und für Singlemode-Faserverbindungen bis zu 30 km ausgelegt ist. Das Modul passt in standardmäßige QSFP-Ports und bietet optische Schnittstellen mit vier 10-Gbps-Lanes, die zu einer elektrischen 40-Gbps-QSFP-Verbindung gebündelt werden. Es unterstützt Hot-Plug-Installation und ist für Langstreckenverbindungen wie Backbone-Links, Campus-Verbindungen und Metro- oder WAN-Segmente vorgesehen, bei denen Singlemode-Fasern verwendet werden.

Vorteile

Der Transceiver bietet Langstreckenleistung (bis zu 30 km) über Singlemode-Fasern mit einer Wellenlänge von 1310 nm und Optiken der Klasse ER4L. Sein QSFP-Formfaktor fasst vier 10-Gbps-Lanes in einem einzigen 40-Gbps-Port zusammen, wodurch die Portanzahl reduziert und die Verkabelung in Umgebungen mit hoher Dichte vereinfacht wird. Die Hot-Plug-Fähigkeit ermöglicht Austausch oder Upgrades, ohne das Host-System herunterfahren zu müssen, während die Kompatibilität mit standardmäßigen QSFP-Schnittstellen eine einfache Integration in vorhandene Netzwerkausrüstung gewährleistet, die QSFP-Module unterstützt.

Geeignet für

• Spine-zu-Leaf- oder Switch-zu-Switch-Uplinks in Rechenzentren, die 40 Gbps über Singlemode-Fasern benötigen
• Campus- und gebäudeübergreifende Verbindungen über Entfernungen von bis zu 30 km
• WAN-Verbindungen von Service Providern oder Unternehmen, die langreichweitige 40G-Konnektivität erfordern
• Netzwerkausrüstung mit QSFP-Ports, bei denen gebündelte optische 4x10G-Lanes akzeptabel sind

Technische Daten

• Optischer Standard: 40GBASE-ER4L
• Formfaktor: QSFP (Quad Small Form-factor Pluggable)
• Wellenlänge: 1310 nm
• Maximale Reichweite: bis zu 30 km über Singlemode-Fasern
• Lane-Konfiguration: 4 x 10 Gbps optische Lanes, gebündelt auf 40 Gbps
• Steckertyp: LC (Singlemode-Duplex pro Lane oder MPO je nach Breakout)
• Installation: hot-pluggable

Verwendung

Installieren Sie das BO25K13630D-Modul in einen freien QSFP-Steckplatz an kompatibler Netzwerkausrüstung, während der Host eingeschaltet ist, sofern die Hot-Plug-Fähigkeit unterstützt wird. Verwenden Sie Singlemode-Faser-Patchkabel und geeignete LC- oder MPO-Adapter, wie es für die spezifische Breakout- oder Direct-Attach-Konfiguration erforderlich ist. Überprüfen Sie den Link-Status und die Lane-Aggregation in der Switch- oder Transceiver-Diagnose; konfigurieren Sie die angeschlossenen Schnittstellen an beiden Enden für den 40-Gbps-Betrieb und stellen Sie sicher, dass die Faserpolarität korrekt ist. Befolgen Sie die Anleitung des Herstellers für etwaige erforderliche Firmware- oder Kompatibilitätseinstellungen am Netzwerkgerät.

Empfehlungen

Um eine zuverlässige Langstreckenleistung zu gewährleisten, verwenden Sie ITU-T-konforme Singlemode-Fasern mit geringer Dämpfung, halten Sie die Steckerendflächen sauber und überprüfen Sie die Link-Budgets für 30 km Spannweiten einschließlich Spleiß- und Steckerverluste. Bestätigen Sie, dass die Host-Ausrüstung explizit QSFP-40GBASE-ER4L-Module unterstützt, und konsultieren Sie den Switch-Hersteller für etwaige Interoperabilitätshinweise vor der Bereitstellung.
