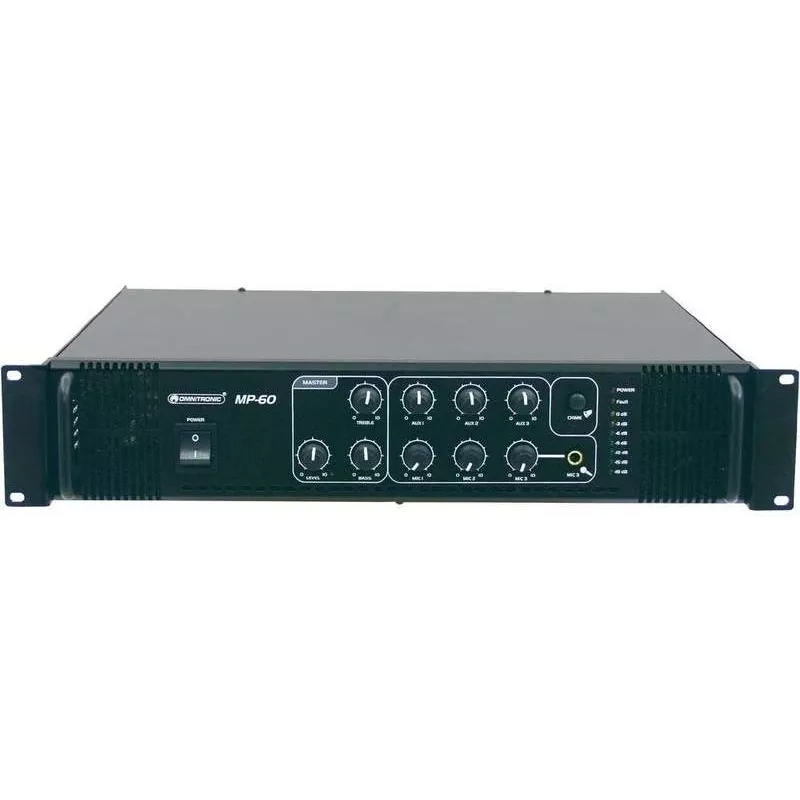

Omnitronic MP-60 PA Mixing Amplifier

Der Omnitronic MP-60 PA Mischverstärker ist ein kompaktes, lüftergekühltes Gerät für ELA- und Hintergrundmusiksysteme. Er bietet Ausgänge für 70-V- oder 100-V-PA-Lautsprecherleitungen und kann auch niederohmige Lautsprecher (4–16 Ω) betreiben. Der Verstärker verfügt über drei Mikrofoneingänge und drei Stereo-Line-Eingänge sowie einen Stereo-Line-Ausgang und einen zuschaltbaren Gong. Der Frequenzbereich beträgt 80–14.000 Hz und das Gerät enthält eine 7-fach-LED-Pegelanzeige.

Vorteile

Der MP-60 PA verfügt über separate Pegelregler für jeden der drei Mikrofoneingänge und drei Line-Eingänge sowie Master-, Höhen- und Bassregler für flexible Klanganpassung. Mikrofoneingang 3 enthält eine einstellbare Prioritätsschaltung für Durchsagen oder Notfallansagen. Schutzschaltungen mit LED-Anzeige decken Überstrom, Kurzschluss und Einschaltverzögerung ab. Die Lüfterkühlung gewährleistet stabilen Betrieb in Dauerbetriebsumgebungen, und das kompakte Gehäuse mit 483 x 400 x 88 mm passt in Standard-Rack-Installationen.

Geeignet für

Technische Daten

Anwendung

Schließen Sie Lautsprecher entsprechend Ihrem Systemdesign an die entsprechenden 70-V/100-V-PA-Klemmen oder an die niederohmigen Ausgänge für 4–16-Ω-Lautsprecher an. Stecken Sie Mikrofone in die 6,3-mm-Klinkenbuchsen und stellen Sie die einzelnen Kanalpegel ein; nutzen Sie die einstellbare Priorität von Mikrofoneingang 3, wenn Durchsagen die Musik unterbrechen sollen. Verbinden Sie Quellgeräte mit den Stereo-Cinch-Line-Eingängen und führen Sie bei Bedarf ein Signal über den Stereo-Cinch-Line-Ausgang weiter. Passen Sie Höhen-, Bass- und Master-Regler an, um den gewünschten Gesamtklang zu erzielen, und überwachen Sie die 7-fach-LED-Anzeige für die Ausgangspegel. Sorgen Sie für ausreichende Belüftung des lüftergekühlten Designs.

Empfehlungen

Für zuverlässigen Langzeitbetrieb installieren Sie den Verstärker in einem belüfteten Rack-Platz, vermeiden Sie das Abdecken von Lüftungsöffnungen und passen Sie die Lautsprecherimpedanz sowie die PA-Leitungsspannung (70 V oder 100 V) an die Ausgangswahl an. Verwenden Sie den Prioritätseingang nur für wichtige Durchsagen, um häufige Unterbrechungen der Hintergrundbeschallung zu vermeiden.
