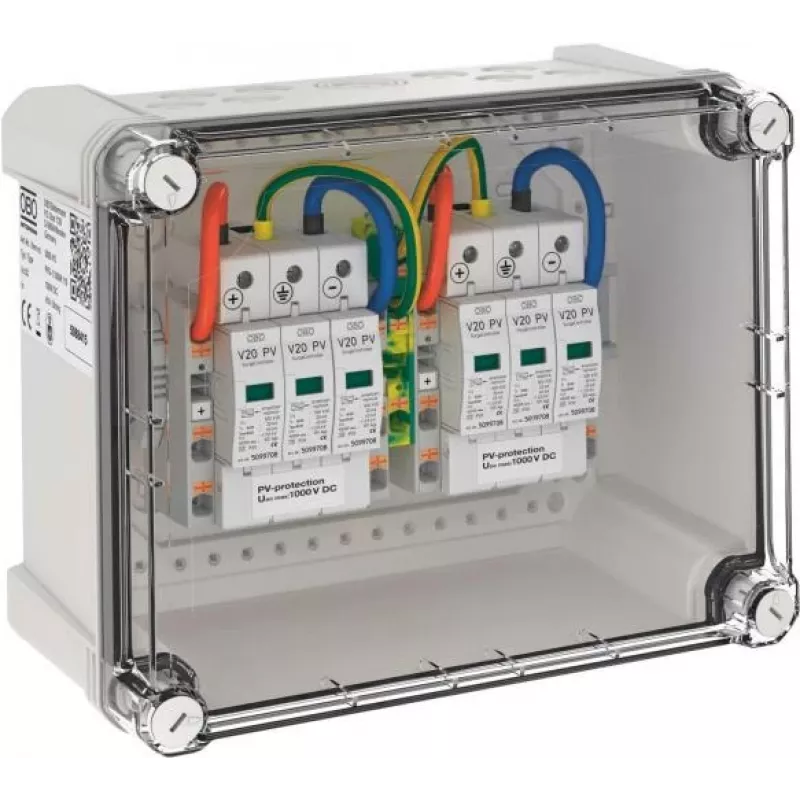

OBO PVG-C1000K 110 PV Generator-Anschlusskasten 2x1 String 1000V DC IP65

Photovoltaikanlagen erfordern eine zuverlässige, sichere und effiziente Verbindung der Solarkabelstränge mit den Wechselrichtern. Der OBO PVG-C1000K 110 Generator-Anschlusskasten löst dies, indem er ein robustes, vorkonfektioniertes Gehäuse bereitstellt, das zwei PV-Stränge zusammenführt und an zwei MPP-Tracker eines Zentralwechselrichters anschließt. Dies eliminiert unübersichtliche Feldverdrahtung, reduziert die Installationszeit und verbessert den Systemschutz durch integrierte Überspannungsableiter und einen DC-Lasttrennschalter.

Für wen ist er geeignet

Dieser Anschlusskasten ist ideal für Solarinstallateure, EPC-Auftragnehmer und Systemintegratoren, die an privaten, gewerblichen oder industriellen PV-Anlagen bis 1000 V DC arbeiten. Er eignet sich für Projekte, bei denen zwei Stränge kombiniert und an einen Wechselrichter mit zwei MPP-Trackern angeschlossen werden müssen, und gewährleistet die Einhaltung von Sicherheitsstandards und langfristige Zuverlässigkeit.

Hauptmerkmale

• Vorkonfektioniert für 2 PV-Stränge und 2 MPP-Tracker
• Integrierter Typ-2-DC-Überspannungsschutz (3-polig pro Strang)
• Integrierter 2-poliger DC-Lasttrennschalter pro Strang (30 A Nennstrom)
• IP65-wetterfestes Gehäuse mit UV-beständigem Polycarbonat-Gehäuse
• MC4-Steckverbinder für schnelle, werkzeuglose Installation
• Maximale Systemspannung 1000 V DC, Gesamteingangsstrom 30 A

Technische Daten

• Produkttyp: Photovoltaik (PV) Generator-Anschlusskasten
• Anzahl der PV-Stränge: 2
• Unterstützte MPP-Tracker: 2
• Max. Systemspannung (Uoc max): 1000 V DC
• Max. Eingangsstrom pro Strang (Isc max): 15 A
• Gesamter max. Eingangsstrom: 30 A
• Überspannungsschutzgerät: Typ-2-DC-Überspannungsableiter, 3-polig pro Strang (+/GND/-)
• Nennableitstoßstrom (In): 20 kA (8/20 µs)
• Max. Ableitstoßstrom (Imax): 40 kA (8/20 µs)
• Kurzschlussstromfestigkeit (Isccr): 10 kA
• Integrierter DC-Lasttrennschalter: Ja, 2-polig pro Strang
• Nennstrom des DC-Schalters: 30 A
• Schutzart: IP65
• Gehäusematerial: UV-beständiges Polycarbonat (PC)
• Eingangsanschlusstyp: MC4-Steckverbinder
• Ausgangsanschlusstyp: MC4-Steckverbinder
• Betriebstemperaturbereich: -25°C bis +60°C
• Montageart: Wandmontage

Tipps

Stellen Sie eine ordnungsgemäße Kabeldimensionierung gemäß den örtlichen Vorschriften und dem maximalen Strom von 15 A pro Strang sicher. Montieren Sie den Kasten an einem schattigen, zugänglichen Ort, um die Lebensdauer der Komponenten zu verlängern. Verwenden Sie den integrierten DC-Lasttrennschalter für sichere Wartung und Notabschaltung. Überprüfen Sie regelmäßig die Überspannungsschutzmodule und ersetzen Sie sie, wenn die Statusanzeige einen Fehler anzeigt.
