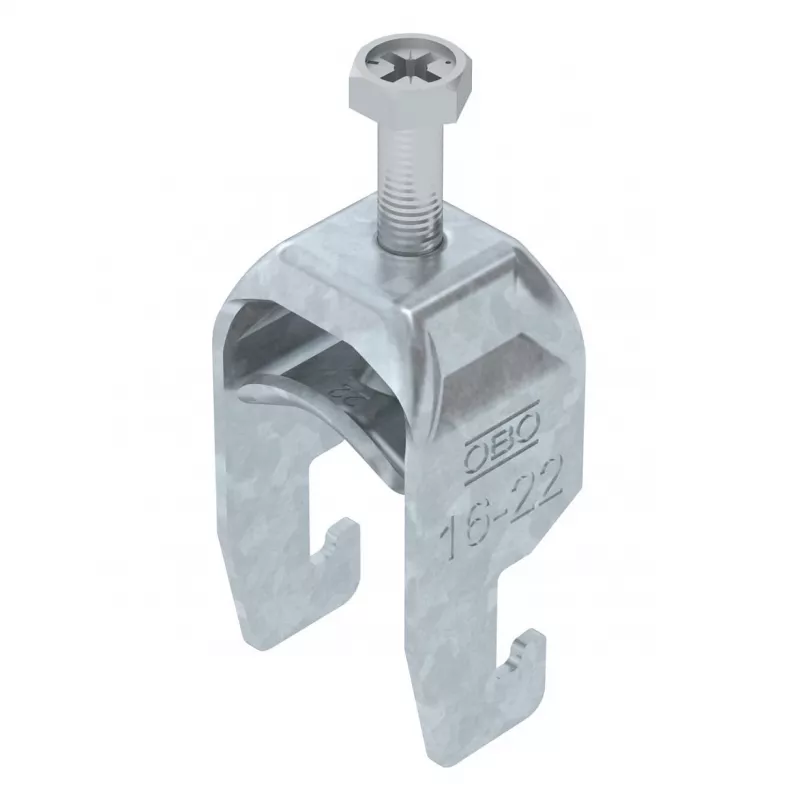

OBO BS-U1-M-22 FT U-Bügel Schelle 2056 16-22mm feuerverzinkt 1186516

Elektriker und Installateure, die mit Kabelbahnen und Rohrsystemen arbeiten, benötigen oft eine zuverlässige Möglichkeit, Rohre und Kabel an Baustahl zu befestigen. Die U-Bügelschelle OBO BS-U1-M-22 FT erfüllt diesen Bedarf mit einem feuerverzinkten Stahlkörper, der Klemmdurchmesser von 16 bis 22 mm abdeckt. Ihre U-Form umschließt das Rohr oder Kabel, während das M6-Gewinde und die beiliegenden Sechskantmuttern einen festen, vibrationsresistenten Halt bieten. Die Schelle ist dank ihres hohen Korrosionsschutzes und ihrer UV-Beständigkeit sowohl für den Innen- als auch für den Außenbereich geeignet. Sie entspricht der Norm DIN 3570 und besteht aus Baustahl S235JR, was eine gleichbleibende Qualität und eine lange Lebensdauer gewährleistet. Die metallisch graue Oberfläche fügt sich gut in industrielle Umgebungen ein, und die Aufbaumontage ermöglicht eine schnelle Installation an Trägern, Schienen oder Konsolen.

Technische Daten

• Schellentyp: U-Bügelschelle (Bügelschelle U-Form)
• Material: Stahl S235JR
• Oberflächenbehandlung: Feuerverzinkt (tauchfeuerverzinkt)
• Klemmbereich: 16 - 22 mm
• Gewindegröße: M6
• Enthaltene Befestigungselemente: 2 Sechskantmuttern
• Korrosionsschutz: Hoch
• Einsatzbereich: Innen- und Außenbereich
• UV-Beständigkeit: Ja
• Temperaturbereich: -40 bis +100 °C
• Norm: DIN 3570
• Produktserie: BS-U1
• Farbe: Metallisch grau
• Montageart: Aufbaumontage (mit geeigneter Unterkonstruktion)

Warum diese Schelle wählen

Diese Schelle ist für anspruchsvolle Umgebungen gebaut. Die Feuerverzinkung bietet eine dicke, langlebige Zinkschicht, die vor Rost und Korrosion schützt, selbst bei Nässe oder im Freien. Der Stahl S235JR bietet hervorragende Festigkeit und Duktilität, sodass die Schelle mechanischen Belastungen standhält, ohne zu reißen. Das M6-Gewinde und die zwei Muttern ermöglichen ein präzises Anziehen, sodass das geklemmte Objekt sicher an Ort und Stelle bleibt. Der weite Temperaturbereich macht sie sowohl für Kühlhäuser als auch für Industrieanwendungen mit hoher Hitze geeignet. Mit der Konformität zu DIN 3570 können Sie darauf vertrauen, dass die Schelle strengen Maß- und Materialstandards entspricht.

Ideale Anwendungsfälle

• Befestigung von Elektroinstallationsrohren an Kabelbahnen in Industrieanlagen
• Montage von Rohren und Leitungen an Außenregalen oder Gebäudefassaden
• Befestigung von Kabeln bei Solarpanel-Installationen
• Klemmen von Hydraulik- oder Pneumatikleitungen in Maschinen
• Einsatz in Meeres- oder Küstenumgebungen, wo Korrosionsbeständigkeit entscheidend ist

Gut zu wissen

Die Schelle wird mit zwei Sechskantmuttern geliefert, sodass Sie keine zusätzlichen Befestigungselemente benötigen. Für die Installation bohren Sie ein Loch in die Montagefläche, führen die Gewindeenden der U-Bügelschelle ein und ziehen die Muttern von der anderen Seite fest. Der Bereich von 16-22 mm deckt gängige Rohrgrößen wie 3/4 Zoll und 1/2 Zoll Nennweite ab. Stellen Sie sicher, dass die Schelle mit dem richtigen Drehmoment angezogen wird, um ein Lösen durch Vibrationen zu vermeiden. Die metallisch graue Oberfläche ist die natürliche Farbe von feuerverzinktem Stahl und kann zwischen Chargen leicht variieren.
