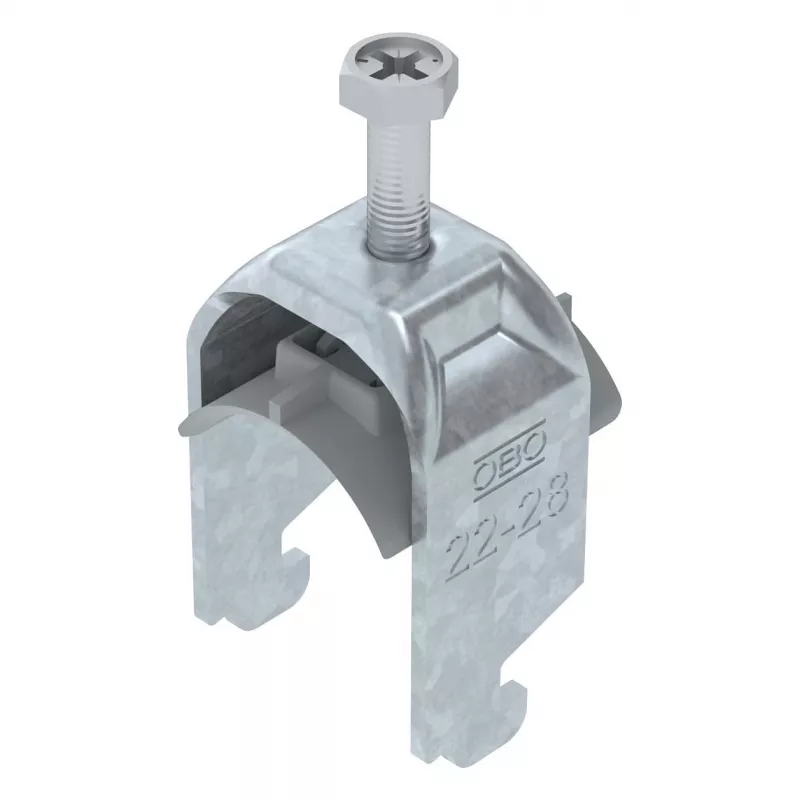

OBO BS-N1-K-28 FT U-Bügelschelle 22-28mm feuerverzinkter Stahl M8

Das Befestigen von Rohren, Leitungen und Kabeln an Baustahl bedeutet oft, mit instabilen Schellen zu kämpfen, die verrutschen oder korrodieren. Die OBO BS-N1-K-28 FT U-Bügelschelle beseitigt diese Frustration mit einem geschmiedeten Stahlkörper und einer tauchfeuerverzinkten Oberfläche, die auf Durchmesser von 22–28 mm passt und rauen Innen- und Außenbedingungen trotzt. Zwei M8-Sechskantmuttern ermöglichen ein festes Anziehen, während die DIN 3570 Form A Geometrie für eine gleichmäßige Ausrichtung unter Last sorgt.

Für wen ist sie geeignet

Elektroinstallateure, Rohrleitungsbauer und Wartungsteams, die einen zuverlässigen, korrosionsbeständigen Befestigungspunkt für Leitungen, Rohre oder Kabel an Trägern, Schienen oder Wänden benötigen. Ideal für gewerbliche, industrielle und Außeninfrastrukturprojekte, bei denen Vibrationen und Wetterbelastungen an der Tagesordnung sind.

Hauptmerkmale

• Klemmbereich 22–28 mm passt für Standard-Rohre und -Leitungen in metrischen Größen.
• Tauchfeuerverzinkter Stahl bietet hohe Korrosionsbeständigkeit für eine lange Lebensdauer.
• M8-Gewinde mit zwei enthaltenen Sechskantmuttern ermöglicht eine sichere, werkzeugfreundliche Montage.
• Innenmaße 30 mm breit × 40 mm hoch bieten Platz für Isolierung oder mehrere kleine Kabel.
• DIN 3570 Form A Konformität gewährleistet Kompatibilität mit Standard-Befestigungsmaterial.
• Zwei Befestigungspunkte verteilen die Last gleichmäßig und verhindern Verdrehen.

Technische Daten

• Marke: OBO Bettermann
• Modell: BS-N1-K-28 FT
• MPN: 1187220
• EAN: 4012196852819
• Produkttyp: U-Bügelschelle
• Klemmdurchmesser: 22–28 mm
• Material: Stahl
• Oberfläche: Tauchfeuerverzinkt
• Gewindegröße: M8
• Stabdurchmesser: 6 mm
• Innenbreite (a): 30 mm
• Innenhöhe (b): 40 mm
• Anzahl der Befestigungspunkte: 2
• Enthaltenes Zubehör: 2 Sechskantmuttern M8
• Normkonformität: DIN 3570 (Form A)
• Anwendung: Rohr-, Leitungs- und Kabelbefestigung
• Installationsumgebung: Innen- und Außenbereich
• Korrosionsbeständigkeit: Hoch
• Farbe: Metallisch grau

Tipps

Für den Außeneinsatz kombinieren Sie die Schelle mit verzinktem Gewindestab und Muttern, um den vollen Korrosionsschutz zu erhalten. Bohren Sie die Montagelöcher entsprechend dem Abstand der Bügelschenkel vor und ziehen Sie die Muttern abwechselnd an, um ein Verkanten zu vermeiden. Überprüfen Sie die Ausrichtung der Schelle nach dem ersten Temperaturwechsel, wenn sie an Rohren verwendet wird, die sich ausdehnen und zusammenziehen.
