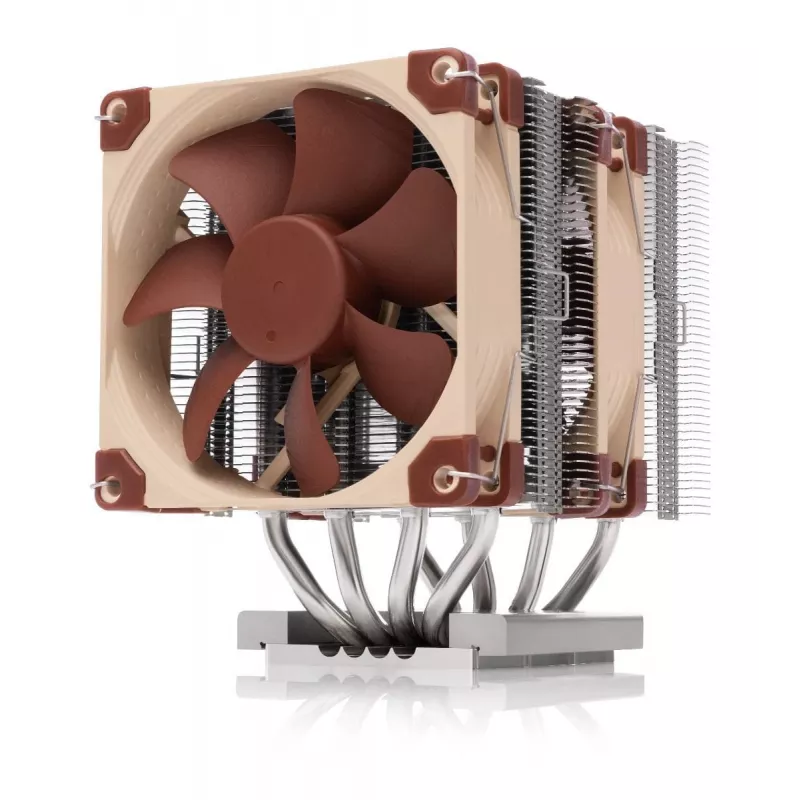

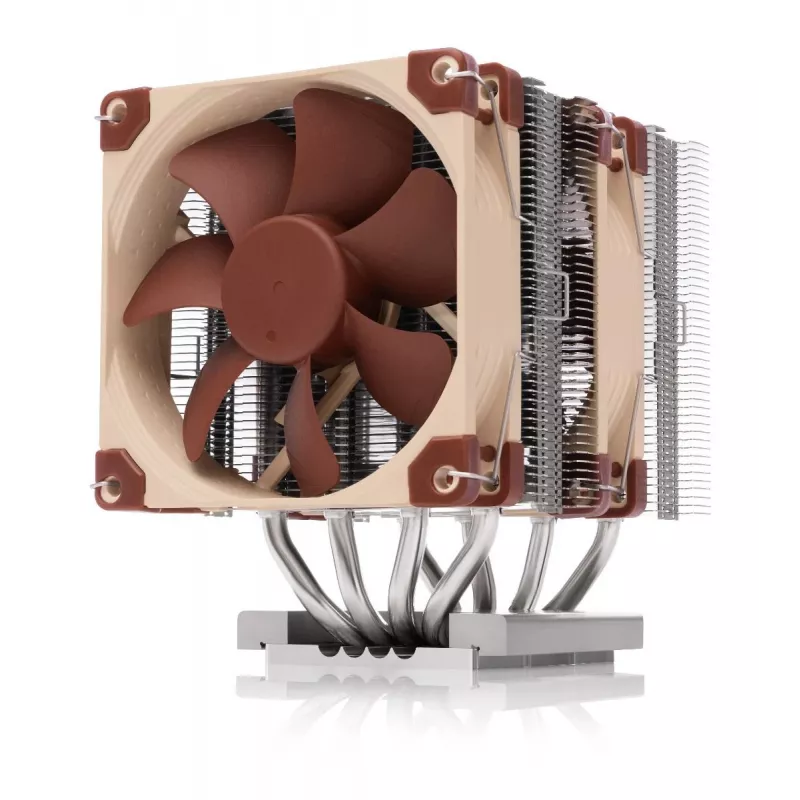

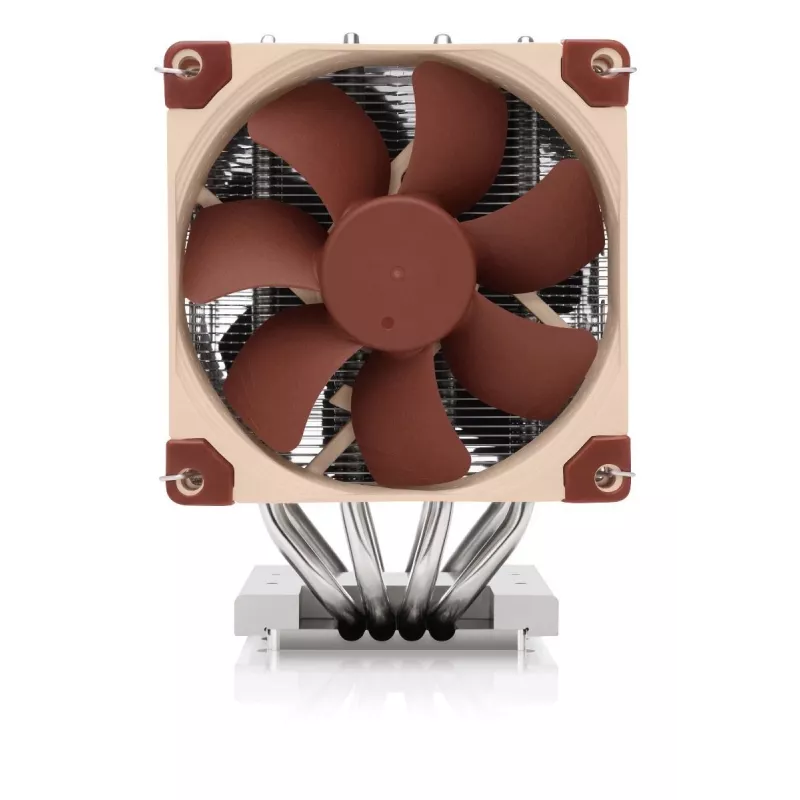

Noctua NH-D9 TR5-SP6 4U Luftkühler — 92 mm Dual-Lüfter CPU-Kühler für sTR5, Aluminiumlamellen, Kupferboden, 2500 U/min

Der Noctua NH-D9 TR5-SP6 4U ist ein hochwertiger, leiser 92-mm-CPU-Kühler, der für Workstations und Server mit AMD Threadripper- und Epyc-Prozessoren auf TR5/SP6-Sockeln (sTRX5/sWRX9) entwickelt wurde. Er basiert auf dem Doppelturm-Kühlkörper der DX-Serie mit einer vollflächigen Kontaktfläche und ist mit zwei Hochgeschwindigkeits-NF-A9 HS-PWM 92-mm-Lüftern ausgestattet, die eine starke Kühlleistung bei niedrigem Geräuschpegel liefern. Der Kühler leitet den Luftstrom parallel zur Längsachse des Sockels, passt mit einer Gesamthöhe von 134 mm in die meisten 4U-Rackmount-Gehäuse und wird mit voraufgetragener NT-H2 Wärmeleitpaste und dem für die TR5/SP6-Druckvorgaben aktualisierten SecuFirm2™-Montagesystem geliefert.

Vorteile

Die vergrößerte Kupferkontaktfläche (70 x 56 mm) ist auf die großen integrierten Wärmeverteiler der TR5/SP6-Prozessoren abgestimmt und verbessert die Wärmeübertragung von der CPU zu den Heatpipes und Lamellen. Seine kompakte Grundfläche von 95 x 95 mm (nur mit mittlerem Lüfter) und die geringe Höhe gewährleisten eine hervorragende PCIe-Kompatibilität und den Einbau in viele 4U-Gehäuse. Die beiden NF-A9 HS-PWM-Lüfter in Push/Pull-Anordnung bieten eine hohe Kühlleistung für einen kompakten Kühler, während der mitgelieferte Y-Adapter und die PWM-Steuerung eine automatische, leise Drehzahlregelung ermöglichen. Das aktualisierte SecuFirm2™-Montagesystem vereinfacht die Installation und die voraufgetragene NT-H2-Paste garantiert eine optimale Schichtdicke und langfristige thermische Stabilität.

Technische Daten

• Sockelkompatibilität: TR5 / SP6 (sTRX5 / sWRX9)
• Kühlkörper-Kontaktfläche: 70 x 56 mm
• Lüftergröße und -typ: 2 × 92 mm NF-A9 HS-PWM
• Lüfterdrehzahl (max.): 2500 U/min (HS-PWM-Variante)
• Abmessungen (mit mittlerem Lüfter): Grundfläche 95 × 95 mm, Gesamthöhe 134 mm
• Konfiguration: Doppelturm-Kühlkörper, Push/Pull-Lüfteranordnung
• Montage: SecuFirm2™ TR5/SP6-Montagesystem
• Wärmeleitpaste: Voraufgetragene NT-H2

Gebrauchsanweisung

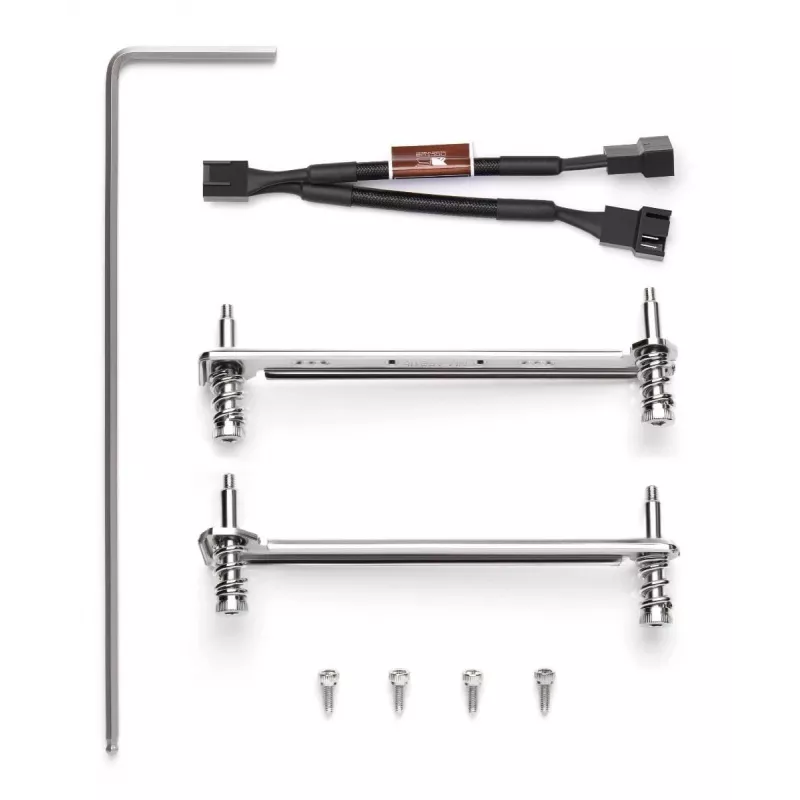

Montieren Sie den Kühlkörper gemäß dem SecuFirm2™-Verfahren auf einem kompatiblen TR5- oder SP6-Sockel: Positionieren Sie den Kühler, richten Sie die Montagelöcher aus und ziehen Sie die vier federbelasteten Inbusschrauben mit dem mitgelieferten Werkzeug fest. Schließen Sie die beiden NF-A9-Lüfter mithilfe des enthaltenen Y-Adapters an den Lüfteranschluss des Mainboards an, sodass beide Lüfter von einem einzigen PWM-Anschluss aus betrieben werden. Stellen Sie sicher, dass der Gehäuseluftstrom der Ausrichtung des Kühlers entspricht (Luftstrom parallel zur Sockellängsachse), um eine optimale Abluft zu gewährleisten. Bei Bedarf kann der zweite Lüfter je nach verfügbarem Platz auf einer der beiden Seiten montiert werden.

Empfehlungen

Verwenden Sie den NH-D9 TR5-SP6 4U in 4U-Rackmount-Systemen oder kompakten Workstations, bei denen der Abluftstrom parallel zur Sockelachse verläuft. Für Systeme, die einen senkrechten Luftstrom benötigen, ziehen Sie Noctua-Modelle in Betracht, die für diese Ausrichtung entwickelt wurden, oder verwenden Sie kompatible Adapter-Kits. Überprüfen Sie regelmäßig die Lüfteranschlüsse und stellen Sie sicher, dass die NT-H2-Schicht bei Wartungsarbeiten sauber bleibt.
