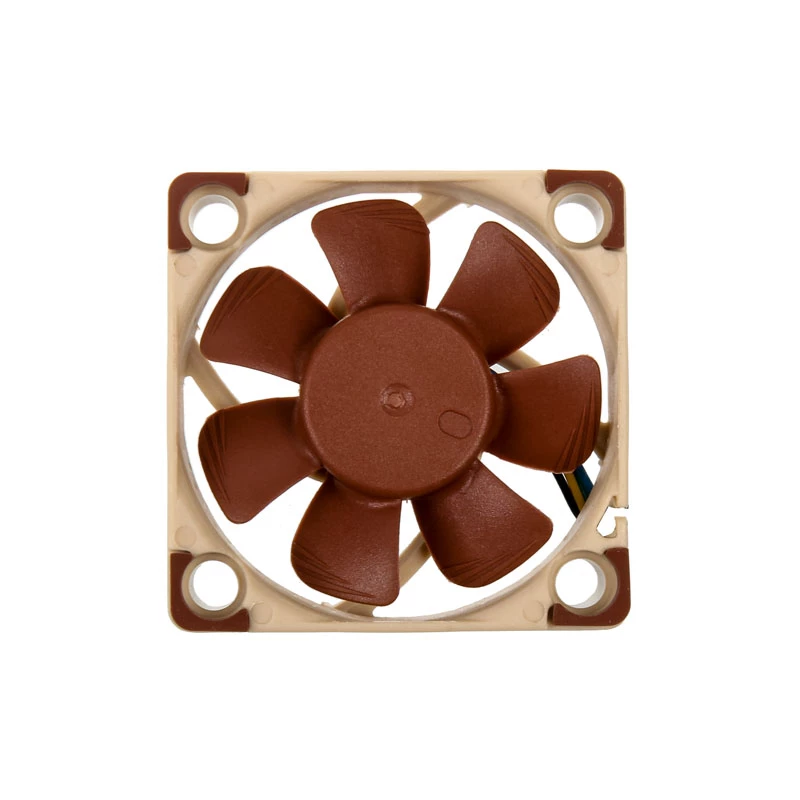

Noctua NF-A4x10 PWM Lüfter 40x10 mm, 12 V, PWM, 1000–5000 RPM, 8.9 m³/h, SSO-Lager, rot/beige

Der Noctua NF-A4x10 PWM ist ein hochwertiger 40x10 mm Kühlventilator, der für kompakte Systeme mit Bedarf an effizientem Luftstrom und niedrigem Geräuschpegel entwickelt wurde. Er verfügt über fortschrittliche aerodynamische Elemente wie Flow Acceleration Channels, Noctuas AAO-Rahmen mit gestuftem Einlassdesign und Mikrostrukturen an der Innenfläche, eine reduzierte Motornabe für vergrößerte Rotorblattfläche und ein hochwertiges SSO2-Lager. Das PWM-Modell verwendet den speziellen NE-FD1 PWM-IC von Noctua mit Smooth Commutation Drive (SCD) für eine leise automatische Drehzahlregelung und enthält einen Low-Noise-Adapter sowie ein OmniJoin-Adapter-Set für flexible Anschlussmöglichkeiten.

Vorteile

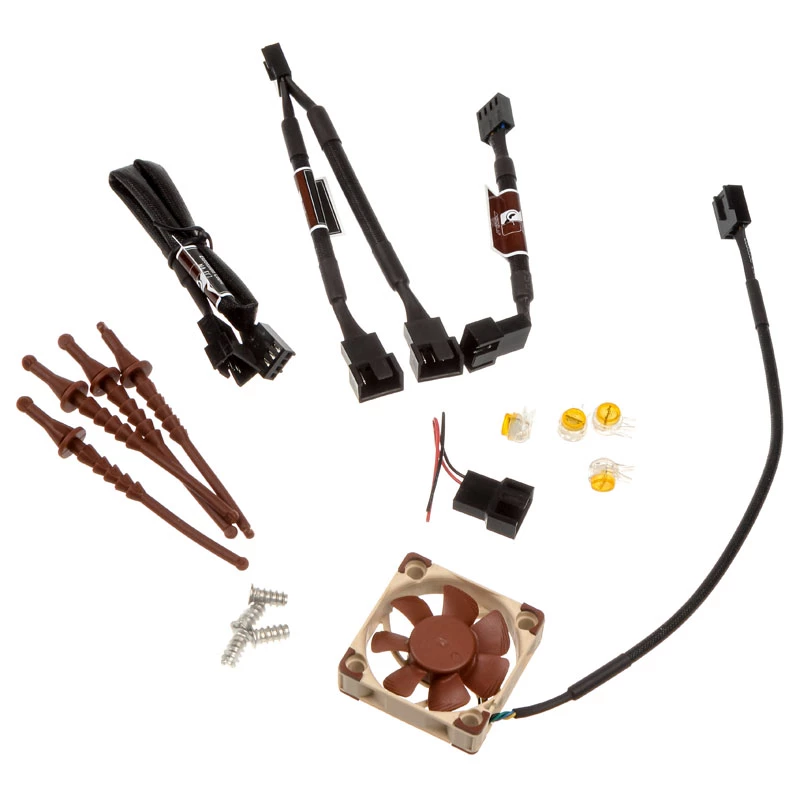

Der NF-A4x10 PWM liefert für seine Größe eine starke Leistung dank einer kompakten Motornabe, die die Rotorblattfläche vergrößert, sowie aerodynamisch optimierten Rotorblatt- und Rahmendesigns, die Luftstrom und Druck verbessern und gleichzeitig Verwirbelungs- und Ansauggeräusche reduzieren. Integrierte Antivibrationspads minimieren Vibrationsübertragung, ohne die Kompatibilität mit Standardbefestigungen zu beeinträchtigen. Der kundenspezifische PWM-Controller mit SCD reduziert Schaltgeräusche bei niedrigen Drehzahlen und ermöglicht ein Stoppen des Ventilators bei 0 % PWM für semi-passive Kühlung. Im Lieferumfang sind ein Low-Noise-Adapter zur Absenkung der maximalen Drehzahl, ein OmniJoin-Adapter-Set für proprietäre Anschlüsse, Verlängerungs- und Y-Kabel sowie eine sechsjährige Herstellergarantie enthalten.

Geeignet für

• Kompakte PCs und Mini-ITX-Gehäuse
• Kompakte Server- oder Netzwerk-Appliance-Kühlung
• Kühlung von Kühlkörpern und Gehäusen mit begrenztem Platz
• Anwendungen, die einen leisen Betrieb und semi-passive Kühlung erfordern

Technische Spezifikationen

• Modell: Noctua NF-A4x10 PWM (MPN: NF-A4x10 PWM, EAN: 9010018100440)
• Größe: 40 x 10 mm (Lüfterdurchmesser 40 mm)
• Spannung: 12 V
• Drehzahlbereich: 1000–5000 RPM (max; L.N.A. reduziert max auf 3700 RPM)
• Luftstrom: 8.9 m³/h
• Max. statischer Druck: 1.95 mmH2O
• Lager: SSO2 (Self-Stabilising Oil-pressure Bearing, 2. Generation)
• Farbe: Beige, rote Akzente
• Verkabelung: 20 cm Hauptkabel, 30 cm ummanteltes Verlängerungskabel, 4-polig PWM, 4-poliges Y-Kabel inklusive
• Garantie und Zuverlässigkeit: MTTF >150.000 Stunden; 6 Jahre Herstellergarantie

Verwendung

Verbinden Sie den 4-poligen PWM-Anschluss mit einem kompatiblen Mainboard- oder Lüftersteuerungsanschluss, um eine automatische Drehzahlregelung zu ermöglichen. Wenn das System eine niedrigere maximale Drehzahl erfordert, schließen Sie den mitgelieferten Low-Noise-Adapter an, um die maximale Drehzahl auf 3700 RPM zu begrenzen. Verwenden Sie das OmniJoin-Adapter-Set, um den Lüfter an proprietäre Anschlüsse anzupassen, indem Sie das Originalkabel durchtrennen und mit den mitgelieferten Scotchlok-Verbindern befestigen. Für eine längere Reichweite oder zum Daisy-Chaining eines zweiten Lüfters an denselben Anschluss verwenden Sie das mitgelieferte 30-cm-Verlängerungskabel oder das 4-polige Y-Kabel. Montieren Sie den Lüfter mit Standardschrauben oder Clips, die mit 40-mm-Lüftern kompatibel sind; die integrierten Antivibrationspads erhalten die Kompatibilität mit typischen Kühlkörper- und Gehäusemontagen.

Empfehlungen

Installieren Sie den Lüfter so, dass die Luftströmungsrichtung mit Ihrem Kühlungslayout übereinstimmt, und stellen Sie sicher, dass der PWM-Anschluss eine 4-polige Drehzahlregelung unterstützt, um den vollen Nutzen des NE-FD1 IC und der semi-passiven Stopp-bei-0-%-Funktionalität zu ziehen. Verwenden Sie den Low-Noise-Adapter, wenn eine niedrigere maximale Drehzahl oder eine reduzierte akustische Abgabe bevorzugt wird.
