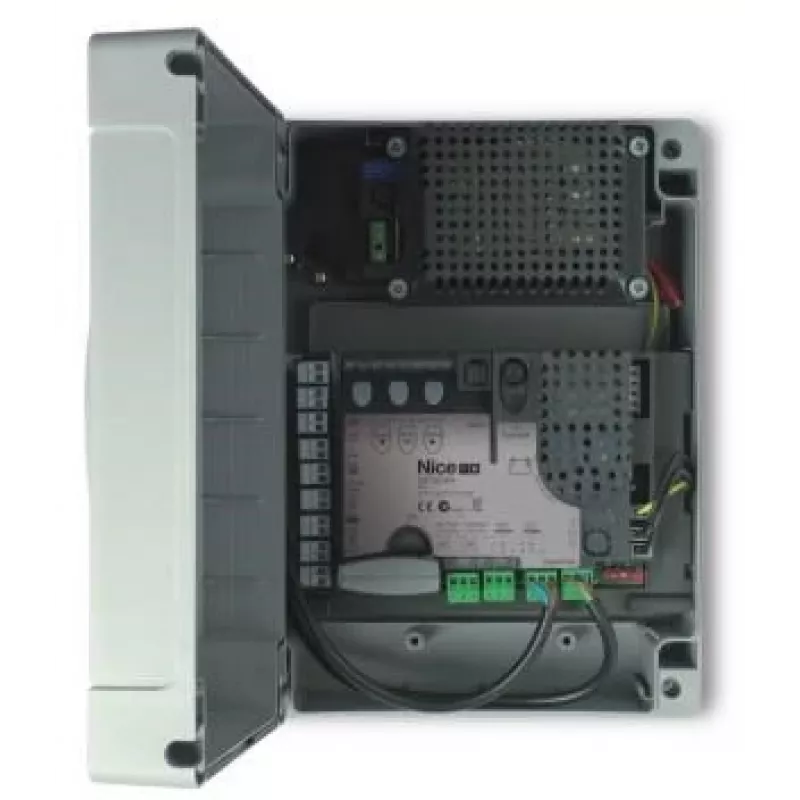

NICE MC824HR30 Steuerung für 24V Dreh- und Schiebetorantriebe

Automatisierungssysteme für Tore leiden oft unter ruckartigen Starts, abrupten Stopps und begrenzten Sicherheitsfunktionen, was sie unpraktisch und potenziell gefährlich macht. Die NICE MC824HR30 Steuerung löst diese Probleme, indem sie einen intelligenten, sanften und sicheren Betrieb für 24V elektromechanische Torantriebe ermöglicht. Diese Platine ist das Gehirn Ihres Torsystems und steuert zwei Motoren gleichzeitig mit Präzision und Zuverlässigkeit. Sie verfügt über eine Sanftanlauf-/Sanftstopp-Funktion zur Reduzierung mechanischer Belastung, einen integrierten 433,92 MHz OXI Funkempfänger für Fernbedienungen und BlueBUS-Technologie für vereinfachte Verkabelung und Diagnose. Mit Selbstlernen der Endlagen, Hinderniserkennung über amperometrischen Sensor und Unterstützung für optionale Batteriepufferung sorgt die MC824HR30 dafür, dass Ihr Tor auch bei Stromausfällen reibungslos funktioniert. Ob für den privaten oder leichten gewerblichen Einsatz, diese Steuerung bietet robuste Leistung und erweiterte Sicherheit in einem kompakten, platinenbasierten Design.

Für wen ist sie geeignet

Diese Steuerung ist ideal für professionelle Installateure und technisch versierte Hausbesitzer, die eine zuverlässige und funktionsreiche Steuerung für 24V Dreh- oder Schiebetorantriebe benötigen. Sie ist perfekt für die Aufrüstung eines bestehenden Torsystems oder den Neubau, insbesondere wenn sanfter Betrieb, Sicherheit und Erweiterbarkeit Priorität haben. Wenn Sie die Integration von Fotozellen, Sicherheitskanten, Blinkleuchten oder Elektroschlössern benötigen, bietet die MC824HR30 alle erforderlichen Ausgänge und Eingänge. Ihre Kompatibilität mit Nice BlueBUS-Zubehör und der optionalen PS124 Pufferbatterie macht sie zu einer vielseitigen Wahl für eine breite Palette von Torautomatisierungsprojekten.

Hauptmerkmale

• Steuert bis zu zwei 24V-Gleichstrommotoren mit einem maximalen Gesamtstrom von 10A (240W).
• Integrierter 433,92 MHz OXI Funkempfänger für direkte Fernbedienungsprogrammierung.
• BlueBUS-Kommunikationsprotokoll ermöglicht den Anschluss von bis zu 15 Geräten (Fotozellen, Sicherheitskanten, Tastaturen) über nur zwei Drähte.
• Erweiterte Sicherheit: Amperometrische Hinderniserkennung und Unterstützung für Sicherheitskanten und Fotozellen.
• Selbstlernen der Endlagen und automatisches Schließen mit einstellbarer Pausenzeit.
• Sanftanlauf-/Sanftstopp-Funktion reduziert den Verschleiß der Tormechanik.
• Ausgänge für Blinkleuchte (24V, max. 25W), Komfortlicht, Elektroschloss (24V, max. 15W) und Servicelicht.
• Diagnose-LEDs für schnelle Fehlersuche und Statusanzeige.
• Unterstützt optionale PS124 Pufferbatterie für den Betrieb bei Stromausfällen.
• Breiter Betriebstemperaturbereich von -20°C bis +55°C.

Technische Daten

• Produkttyp: Steuerung / Steuerplatine
• Stromversorgungseingang: 230 V AC, 50/60 Hz
• Motorausgangsspannung: 24 V DC
• Max. Motorstrom (gesamt): 10 A
• Max. Motorleistung (gesamt): 240 W
• Anzahl der gesteuerten Motoren: 2
• Funkempfänger: Integrierter OXI, 433,92 MHz
• Kommunikationsprotokoll: Nice BlueBUS
• Eingänge: BlueBUS-Geräte, Fotozelle, Stopp, Auf, Zu, Fußgänger, Sicherheitskante
• Ausgänge: Motoren, Blinkleuchte, Komfortlicht, Elektroschloss, Servicelicht
• Blinkleuchtenausgang: 24V, max. 25W
• Elektroschlossausgang: 24V, max. 15W
• Sicherheitsfunktionen: Hinderniserkennung, amperometrischer Sensor
• Programmierung: Selbstlernende Endlagen, Sanftanlauf/-stopp, automatisches Schließen, Fußgängerpassage
• Diagnose: LED-Anzeigen
• Batteriepufferung: Ja (optionale PS124 Pufferbatterie)
• Betriebstemperatur: -20°C bis +55°C
• Gehäuse: Nicht enthalten (nur Platine)

Tipps

Für eine optimale Leistung montieren Sie die MC824HR30 in einem wetterfesten Gehäuse (nicht enthalten), um sie vor Feuchtigkeit und Staub zu schützen. Achten Sie bei der Verkabelung von BlueBUS-Zubehör auf die richtige Polarität und verwenden Sie ein verdrilltes Kabel, um Störungen zu minimieren. Um die Batteriepufferung zu aktivieren, schließen Sie die optionale PS124 Pufferbatterie an und konfigurieren Sie die Steuerung entsprechend. Trennen Sie vor der Installation oder Wartung immer die Stromversorgung. Informationen zur Programmierung der Fernbedienung finden Sie im Handbuch für das OXI-Empfängerverfahren. Wenn Sie unregelmäßigen Betrieb feststellen, überprüfen Sie die Diagnose-LEDs, um Fehlercodes zu identifizieren. Diese Steuerung ist kompatibel mit Nice 24V-Motoren wie der Moby-, Toona- und Robus-Serie (überprüfen Sie die Motorkompatibilität vor der Installation).
