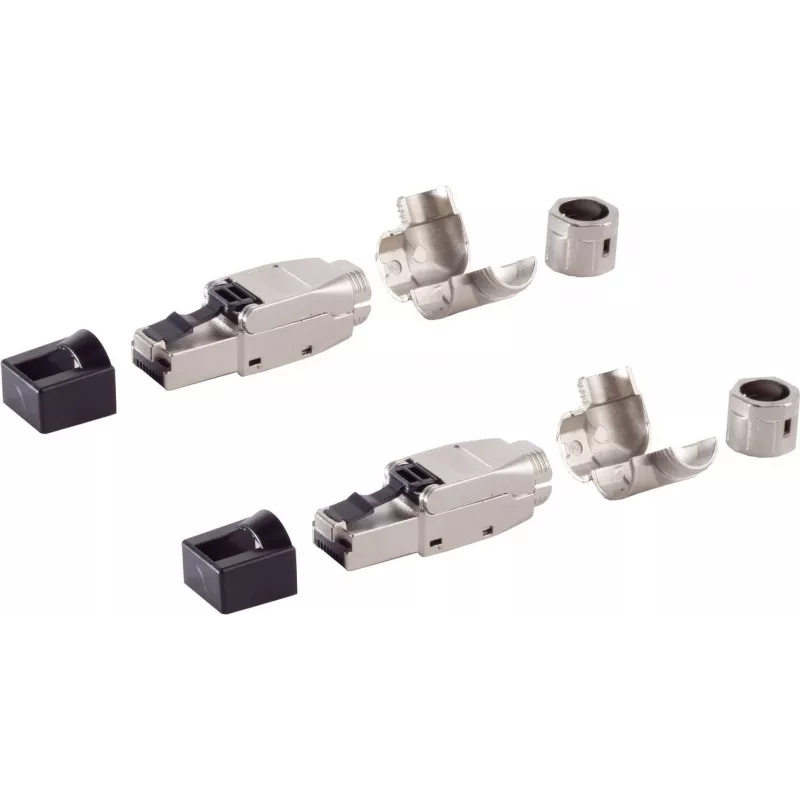

Netzwerkstecker ShiverPeaks BS08-51003-2 Cat. 6A werkzeugloser Winkelstecker STP

ShiverPeaks BS08-51003-2 Cat. 6A werkzeugloser Winkelstecker STP ist ein geschirmter RJ45-Netzwerkstecker, der für geschirmte Cat6A-Ethernet-Verkabelung entwickelt wurde. Er bietet einen werkzeuglosen Abschlussprozess und einen Winkelformfaktor, der eine kompakte Kabelführung in engen Räumen ermöglicht. Der Stecker ist für Installationen vorgesehen, die geschirmte Kontakte und einen reduzierten Biegeradius erfordern, wenn standardmäßige gerade Stecker unpraktisch sind.

Vorteile

Dieser werkzeuglose STP-Stecker ermöglicht schnelle, zuverlässige Abschlüsse ohne Crimpwerkzeuge, wodurch Installationszeit und der Bedarf an Spezialausrüstung reduziert werden. Das Winkeldesign minimiert die Belastung der Kabeleinführungen und trägt dazu bei, die Signalintegrität in engen Gehäusen oder Patchpanels mit begrenzter Tiefe aufrechtzuerhalten. Die geschirmte Konstruktion unterstützt geerdete Installationen und verringert elektromagnetische Störungen für eine leistungsfähigere Datenübertragung.

Geeignet für

• Geschirmte Cat6A-Netzwerkverkabelung in Serverräumen und Rechenzentren
• Wandmontierte Keystone-Panels und flache Patchpanels
• Kommerzielle und industrielle Umgebungen, die EMI-Schutz erfordern
• Enge Kabelführung hinter Racks, Switches und Netzwerkgeräten

Wichtige Spezifikationen

• Kategorie: Cat 6A (unterstützt bis zu 10 Gbit/s über spezifizierte Entfernungen)
• Steckertyp: RJ45 geschirmt (STP)
• Abschluss: Werkzeuglos, Schnelleinführungsdesign
• Ausrichtung: Winkelstecker für platzbeschränkte Installationen
• Schirmung: Vollständige Metall-/Folienschirmung zur Unterstützung der Erdung und EMI-Reduzierung
• Kompatible Leitertypen: Massive und flexible geschirmte Twisted-Pair-Kabel, die für Cat6A ausgelegt sind

Verwendung

Bereiten Sie das geschirmte Cat6A-Kabel vor, indem Sie den Außenmantel entfernen und das Geflecht oder die Folienschirmung gemäß der vom Steckerhersteller empfohlenen Länge freilegen. Entdrillen Sie die Paare nur so weit wie nötig, um die Leiter in den Stecker einzusetzen. Führen Sie die Drähte gemäß dem Farbcode des Steckers ein und schieben Sie sie vollständig hinein, bis der Abschlussmechanismus einrastet; das werkzeuglose Design fixiert die Leiter und stellt den Schirmkontakt her, wenn das Steckergehäuse geschlossen oder verriegelt wird. Überprüfen Sie nach dem Abschluss die mechanische Haltekraft und die Durchgängigkeit von Schirm und Leitern mit geeigneten Testgeräten.

Empfehlungen

Für optimale Leistung stellen Sie sicher, dass die Kabelschirmung ordnungsgemäß abgeschlossen und mit der Systemerde verbunden ist. Verwenden Sie diesen Stecker mit geschirmter Cat6A-Verkabelung, die für 10-Gbit/s-Anwendungen ausgelegt ist, und führen Sie nach der Installation Netzwerkzertifizierungs- oder Durchgangstests durch, um die Signalintegrität und die korrekte Schirmung zu bestätigen. Vermeiden Sie übermäßiges Biegen des Kabels an der Winkelverbindung, um die Leistung zu erhalten.
