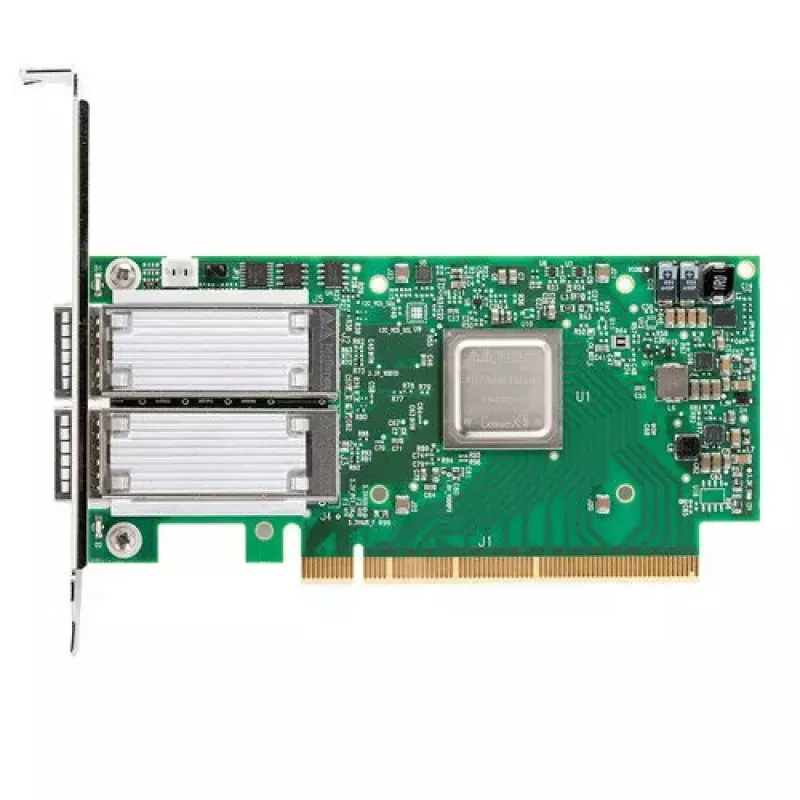

Netzwerkkarte Mellanox Technologies MCX556A-ECAT

Die Mellanox Technologies MCX556A-ECAT ist ein interner Netzwerkadapter, der für High-Performance-Computing, Rechenzentren, Cloud- und Speicherumgebungen entwickelt wurde. Diese auf ConnectX-5 basierende Karte bietet zwei 100-Gb/s-Ports mit InfiniBand- und Ethernet-Unterstützung, niedrige Latenz (unter 600 ns) und hohe Nachrichtenratenfähigkeit. Sie umfasst PCIe-Hostkonnektivität und erweiterte Offloads wie NVMe over Fabrics und PCIe-Switch-Offload, um den Durchsatz zu verbessern und die CPU-Auslastung zu reduzieren.

Vorteile

Die MCX556A-ECAT liefert duale 100-Gb/s-Konnektivität mit niedriger Latenz und sehr hohen Nachrichtenraten und ermöglicht so anspruchsvolle HPC-, Analyse- und Cloud-Workloads. Sie unterstützt MPI-Offloads (einschließlich Tag Matching und AlltoAll-Optimierungen), erweitertes dynamisches Routing und In-Network-Compute-Funktionen zur Beschleunigung von Datenpfad-Algorithmen. ASAP2-beschleunigtes Switching und Paketverarbeitung reduzieren die CPU-Last des virtuellen Switches und verbessern gleichzeitig die Datenübertragungseffizienz. Eine alternative Socket-Direct-Konfiguration ermöglicht die Verwendung in Servern ohne vollständigen x16-PCIe-Steckplatz, indem der 16-Lane-Bus in zwei x8-Verbindungen für den direkten CPU-Zugriff bei Dual-Socket-Systemen aufgeteilt wird.

Geeignet für

• High-Performance-Computing-(HPC)-Cluster und MPI-basierte Anwendungen
• Cloud- und NFV-Plattformen, die RDMA/RoCE-Beschleunigung erfordern
• Datenanalyse und Hochdurchsatz-Speichersysteme einschließlich NVMe-oF
• Web 2.0 und groß angelegte Rechenzentrums-Netzwerkumgebungen

Wichtige Spezifikationen

• Modell: Mellanox MCX556A-ECAT (ConnectX-5)
• Ports: 2 × 100 Gb/s (InfiniBand und Ethernet)
• Latenz: unter 600 Nanosekunden (typisch)
• Host-Schnittstelle: PCI Express (16 Lanes, aufteilbar in 2× x8 für Socket Direct)
• Offloads: NVMe over Fabrics, PCIe-Switch-Offload, MPI-Offloads, ASAP2-beschleunigtes Switching/Paketverarbeitung
• Anwendungsfälle: RDMA, RoCE, In-Network-Compute, Virtual-Switch-Offload

Verwendung

Installieren Sie die MCX556A-ECAT gemäß den Anweisungen des Server- und Kartenherstellers in einen kompatiblen PCIe-Steckplatz des Host-Servers. Wenn Sie die Socket-Direct-Variante verwenden, schließen Sie die zusätzliche PCIe-Verbindungskarte und den dedizierten Kabelbaum wie angegeben an, um zwei x8-Verbindungen bereitzustellen. Konfigurieren Sie die entsprechenden Treiber und die Firmware von Mellanox, aktivieren Sie den RDMA/RoCE- oder InfiniBand-Stack nach Bedarf und optimieren Sie die Host-Netzwerkeinstellungen sowie die MPI- oder Speichersoftware, um die verfügbaren Offloads (MPI-Offloads, NVMe-oF, ASAP2) zu nutzen. Überprüfen Sie nach der Installation die Verbindung, die Firmware-Versionen und die Netzwerk-Fabric-Einstellungen.

Empfehlungen

Für beste Ergebnisse bei HPC- und latenzempfindlichen Workloads verwenden Sie aktuelle Mellanox-Treiber und -Firmware, aktivieren Sie relevante Offloads (RDMA/RoCE, MPI-Offloads) in den Software-Stacks und validieren Sie die Verkabelung und Switch-Kompatibilität für 100-Gb/s-Verbindungen. Erwägen Sie in Dual-Socket-Servern die Socket-Direct-Konfiguration, um jeder CPU einen dedizierten x8-Pfad zum Adapter bereitzustellen.
