Netzwerkkabel Solarix SXKD-5E-FTP-PE-SAM RJ45 CAT5E 305 m Schwarz

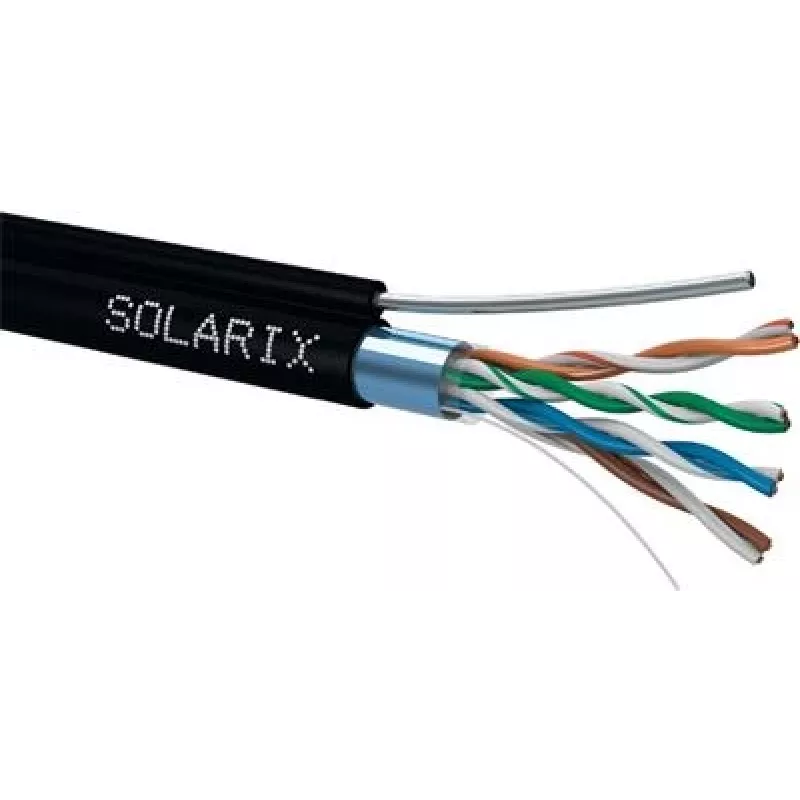

Das Solarix SXKD-5E-FTP-PE-SAM ist ein selbsttragendes, geschirmtes CAT5E-Installationskabel für den Außenbereich mit einem UV-beständigen Polyethylen (PE)-Mantel, geliefert auf einer 305-m-Holzspule. Es enthält einen internen Stahl-Tragdraht (Messenger Wire) in einer separaten Isolierung, der es ermöglicht, das Kabel selbsttragend für Spannweiten bis zu 70 m zu installieren. Das Kabel ist für Außeninstallationen konzipiert, bei denen PVC- oder LSOH-Mäntel keinen ausreichenden Umgebungsschutz bieten, und ist mit strukturierten Verkabelungssystemen kompatibel, die internationalen Standards für Kategorie 5E entsprechen.

Vorteile

Das Kabel kombiniert eine FTP-Schirmung um alle vier Paare mit einem zuverlässigen PE-Außenmantel für verbesserten Schutz gegen externe Störungen und Witterungseinflüsse. Der integrierte Stahl-Tragdraht ermöglicht selbsttragende Verlegungen und reduziert den Bedarf an zusätzlicher Infrastruktur. Markierungen in 1-m-Intervallen und Produktinformationen, die auf der Holzspule aufgedruckt sind (einschließlich Barcode, Chargennummer und NVP-Daten über QR-Code), vereinfachen Installation und Bestandsverwaltung.

Geeignet für

• Horizontale Datenstrecken im Außenbereich, bei denen Umgebungsschutz erforderlich ist
• Selbsttragende Luftinstallationen bis zu 70 m Spannweite
• Strukturierte Verkabelungs-Backbones und Verbindungen, die Gigabit Ethernet (1000Base-T) unterstützen

Technische Daten

• Kategorie: CAT5E
• Schirmung: FTP (Folie um alle 4 Paare)
• Bandbreite: 100 MHz
• Maximal unterstütztes Protokoll: 1000Base-T
• Leiter: Massives Kupfer, 0,505 mm (AWG 24)
• Isolierung: Polyethylen (PE) 1,0 mm
• Mantel: UV-beständiges PE, Farbe: Schwarz
• Außendurchmesser: 6,4 mm + 2,6 mm (Stahl-Tragdraht)
• Gewicht: 56 kg/km
• NVP: 68 %
• Signallaufzeit: 535 ns/100 m
• Laufzeitunterschied: 20 ns/100 m
• Lagertemperatur: -20 °C bis 70 °C
• Betriebstemperatur: -20 °C bis 70 °C
• Installationstemperatur: 0 °C bis 50 °C
• Länge pro Spule: 305 m

Verwendung

Planen Sie die Route und stellen Sie sicher, dass die Spannweiten die angegebenen 70 m für die selbsttragende Installation nicht überschreiten. Befestigen Sie Endpunkte und Träger, die für Außen-Luftverlegungen geeignet sind, und wickeln Sie das Kabel dann unter Aufrechterhaltung der Spannung von der Holzspule ab, um Knicke zu vermeiden. Terminieren Sie das Kabel mit Standard-RJ45-Steckern oder Keystone-Buchsen, die mit FTP-geschirmten Kabeln kompatibel sind, und sorgen Sie für eine ordnungsgemäße Erdung der Folienschirmung und des Stahl-Tragdrahts, wo erforderlich. Befolgen Sie die örtlichen Vorschriften für Außenverkabelung und Potenzialausgleich.

Empfehlungen

Lagern Sie das Kabel auf der Originalen Holzspule an einem trockenen Ort und schützen Sie es vor direkter Sonneneinstrahlung vor der Installation. Vermeiden Sie während der Installation scharfe Biegungen und mechanische Beschädigungen; halten Sie den vom Hersteller angegebenen Mindestbiegeradius ein. Stellen Sie sicher, dass Schirmung und Tragdraht korrekt geerdet sind, um die Leistung zu erhalten und das Störungsrisiko zu reduzieren.
