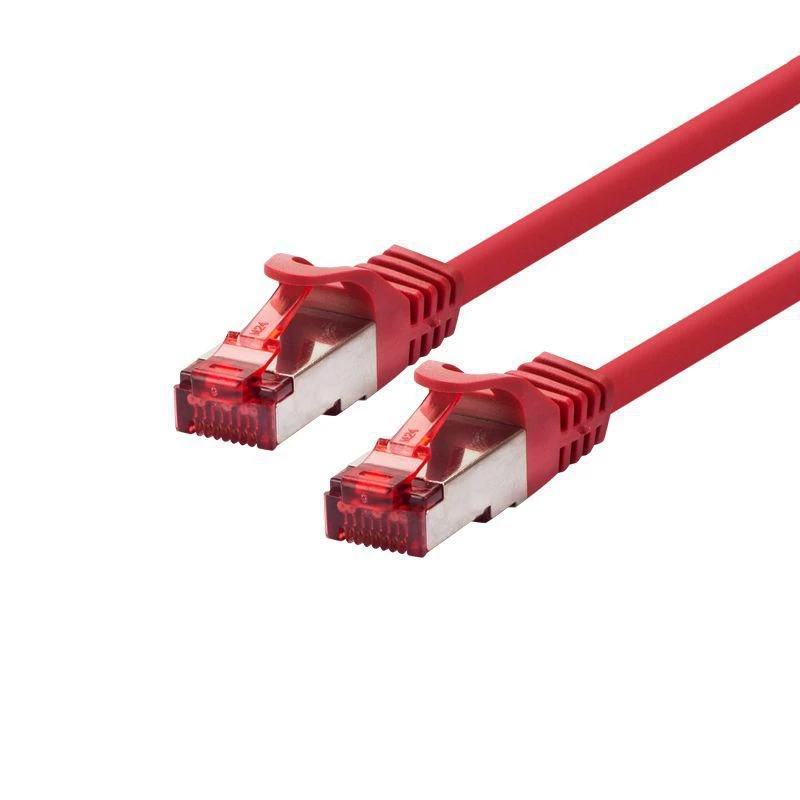

Netzwerkkabel LOGON Cat6 SSTP/PIMF 20 m, RJ-45 auf RJ-45, Rot

Das LOGON Cat6 SSTP/PIMF-Netzwerkkabel, 20 m, beidseitig mit geschirmten RJ-45-Steckern konfektioniert, bietet eine zuverlässige physische Verbindung für kabelgebundene Ethernet-Netzwerke. Aufgebaut nach Cat6-Spezifikation mit Paaren in Metallfolie (PIMF) und Gesamtschirmgeflecht (SSTP), ist dieses Kabel für Umgebungen vorgesehen, in denen ein verbesserter Schutz gegen elektromagnetische Störungen (EMI) und eine zuverlässige Hochgeschwindigkeits-Datenübertragung erforderlich sind. Der rote Kabelmantel ermöglicht eine einfache Kabelkennzeichnung und -verfolgung in Patchfeldern und Kabelstrecken.

Vorteile

Die SSTP/PIMF-Konstruktion kombiniert eine Folie um jedes verdrillte Paar mit einem Geflecht über dem gesamten Aufbau und reduziert so Nebensprechen und externe Störungen für stabilere Signale. Das Kabel ist auf 250 MHz spezifiziert und verwendet 4 x 2 AWG 26/7 Twisted Pairs mit einer Nennimpedanz von 100 Ohm, was typisches Gigabit-Ethernet und andere Cat6-Anwendungen unterstützt. Geschirmte RJ-45-Stecker und Tüllen mit Knickschutz und Zugentlastung verbessern die mechanische Haltbarkeit und reduzieren das Risiko von Steckerschäden während der Installation und Wartung.

Geeignet für

• Verbindung von Switches, Routern und Patchpanels in Büro- und Serverschrankumgebungen
• Patch- und Verbindungskabel für Netzwerkgeräte in strukturierten Verkabelungsinstallationen
• Heimnetzwerke, bei denen ein verbesserter EMV-Schutz erwünscht ist
• Umgebungen mit mäßigen elektromagnetischen Störungen, in denen geschirmte Verkabelung bevorzugt wird

Wichtige Spezifikationen

• Kabelkategorie: Cat6
• Schirmung: Paare in Metallfolie (PIMF) mit Gesamtschirmgeflecht (SSTP)
• Länge: 20 m
• Frequenzbereich: 250 MHz
• Leiter: 4 Paare, 26 AWG Litze (26/7)
• Wellenwiderstand: 100 Ohm
• Steckverbinder: Geschirmte RJ-45 Stecker beidseitig
• Tülle: Integrierter Knickschutz und Zugentlastung
• Belegung: 1:1 (direkt durchgeschleift)

Verwendung

Verwenden Sie dieses LOGON Cat6 SSTP/PIMF-Patchkabel, um Netzwerkgeräte zu verbinden, indem Sie die geschirmten RJ-45-Stecker in die entsprechenden geschirmten Buchsen an Switches, Routern oder Patchpanels stecken. Stellen Sie sicher, dass beide Enden vollständig eingerastet sind und die Rastnasen einrasten. Für eine optimale Schirmwirkung verbinden Sie das Kabel mit Geräten oder Panels, die eine ordnungsgemäße Erdung/Masseverbindung für den Kabelschirm bereitstellen. Verlegen Sie das Kabel so, dass scharfe Biegungen vermieden werden; die integrierte Tülle und Zugentlastung reduzieren die Beanspruchung am Stecker, ersetzen jedoch kein sorgfältiges Kabelmanagement.

Empfehlungen

Für eine optimale Leistung halten Sie einen Biegeradius von mehr als dem Vierfachen des Kabeldurchmessers ein, vermeiden Sie die Parallelverlegung mit Hochspannungsleitungen und verwenden Sie geschirmte RJ-45-Buchsen oder geerdete Patchpanels, um die Wirksamkeit der SSTP/PIMF-Schirmung zu erhalten. Überprüfen Sie die Cat6-Kanal-Konformität bei Verwendung in zertifizierten Kanalstrecken.
