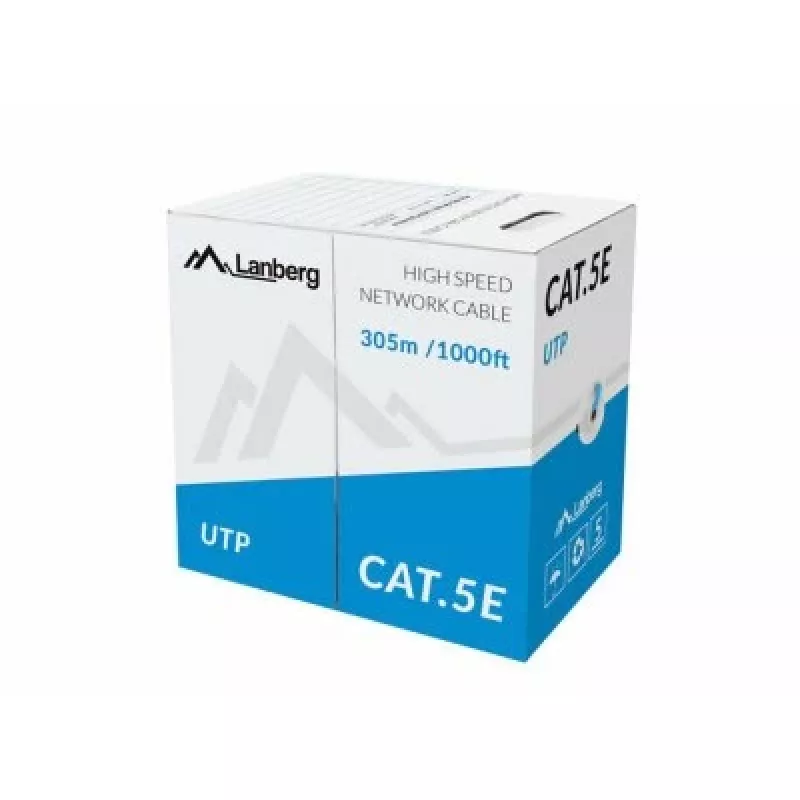

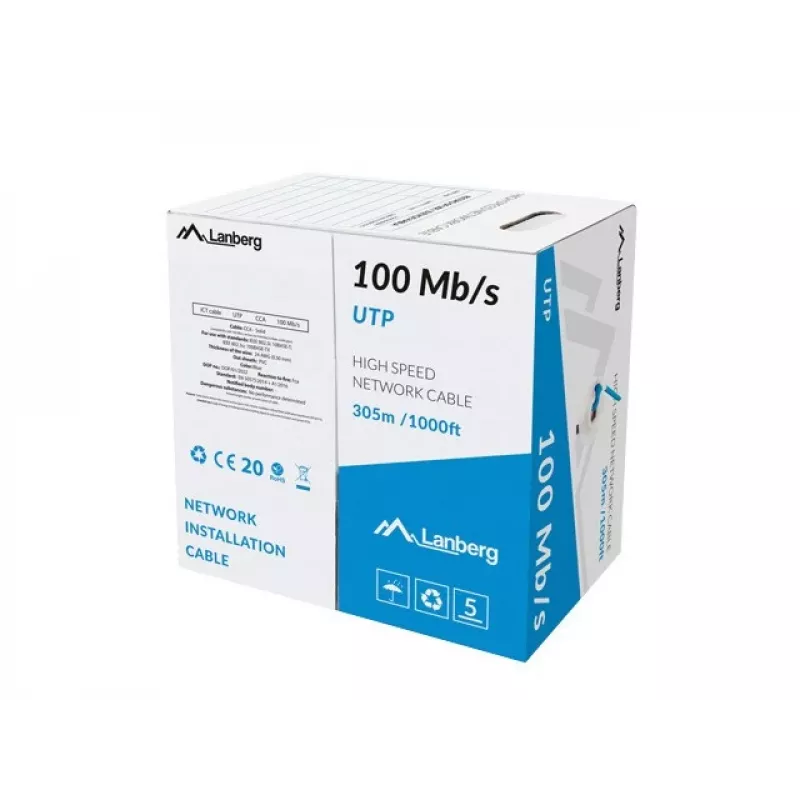

Netzwerkkabel Lanberg LCU5-10CC-0305-B U/UTP 305 m Blau

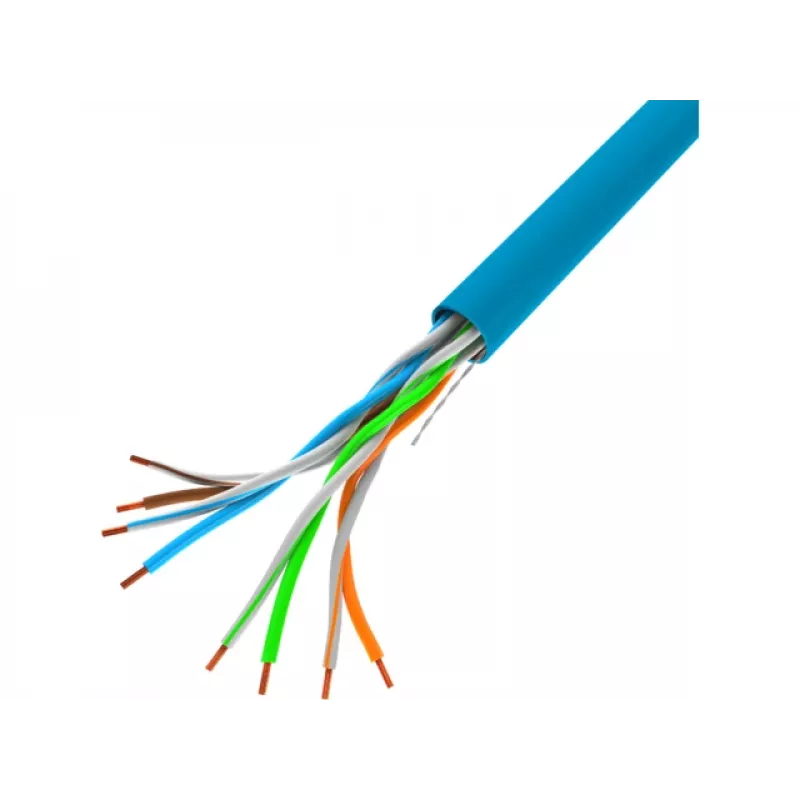

Lanberg LCU5-10CC-0305-B ist ein 305 m langes U/UTP-LAN-Kabel mit blauem Außenmantel und aufgedruckter Längenmarkierung bei jedem Meter. Das Kabel verwendet CCA-Leiter (kupferkaschiertes Aluminium), AWG 24 Einzeldrahtaufbau (4 Paare), HDPE-Paarisolierung und PVC-Außenmantel. Es ist für Datenübertragung bis 100 MHz ausgelegt und in einem Karton mit den Maßen 36 x 23 x 36 cm verpackt.

Vorteile

Dieses U/UTP-Kabel bietet eine lange 305-m-Rolle, die sich für ausgedehnte Leitungswege eignet, mit einem sichtbaren Meterzähler auf dem Mantel für eine einfachere Installation. Der AWG-24-Einzeldrahtleiter und die PVC-Außenisolierung ermöglichen ein unkompliziertes Handling und eine einfache Installation in Kurzstrecken-Netzwerksegmenten. Der blaue RAL5012-Mantel ermöglicht eine einfache visuelle Identifizierung innerhalb der Verkabelungswege.

Geeignet für

• Horizontale und vertikale Kurzstrecken-Netzwerkleitungen (strukturierte Verkabelung innerhalb von 100–120 m)
• Ethernet-Verbindungen in Büro und Zuhause bis 100 MHz
• Patchfelder, Switches und Wandanschlüsse, bei denen das Rohkabel vor Ort konfektioniert wird

Wichtige Spezifikationen

• Typ: U/UTP (ungeschirmt)
• Länge: 305 m
• Leiter: CCA (kupferkaschiertes Aluminium), AWG 24, Einzeldraht
• Paare: 4 (4*2*0,5 mm)
• HDPE-Leiterisolierung: 0,93 mm
• PVC-Außenisolierungsdicke: 5,0 mm
• Aufgedruckter Längenzähler: jeder Meter
• Betriebsfrequenz: bis 100 MHz
• Wellenwiderstand: <100 Ω (±15)
• Paar-Erde-Kapazität: <330 pF / 100 m
• Leiterwiderstand (max.): 60–90 Ω / 305 m
• Isolationswiderstand (min.): 5000 MΩ·km
• Arbeitsdistanz: 100–120 m
• Betriebstemperatur: -20 bis 70 °C
• Transport- und Lagertemperatur: 0 bis 60 °C
• Farbe: Blau (RAL5012)
• Verpackung: Karton (36 x 23 x 36 cm)

Anwendung

Verlegen Sie das U/UTP-Kabel vom Netzwerkgerät zum Abschlusspunkt gemäß den üblichen Verkabelungspraktiken. Entfernen Sie den PVC-Außenmantel und trennen Sie die Paare, ohne die HDPE-Isolierung zu beschädigen. Schließen Sie die Leiter gemäß dem erforderlichen Verdrahtungsschema (z. B. T568A/B) an geeigneten Keystone-Buchsen, Patchfeldern oder Steckverbindern an. Nutzen Sie die aufgedruckten Metermarkierungen, um die Leitungen auszumessen und die benötigte Länge abzuschneiden. Halten Sie für eine zuverlässige Leistung die Einzelleitungslängen innerhalb der angegebenen Arbeitsdistanz und vermeiden Sie übermäßiges Biegen oder Quetschen.

Empfehlungen

Für strukturierte Kurzstreckenverkabelung bis 100–120 m vorgesehen. Die Fluke-Zertifizierung wurde nicht bestätigt; überprüfen Sie bei Bedarf die Kompatibilität mit Ihrer Installations- und Testausrüstung gemäß den Projektstandards.
