Netzwerkkabel Draka Cat.7 Duplex UC 900 LSHF AWG 23 100m

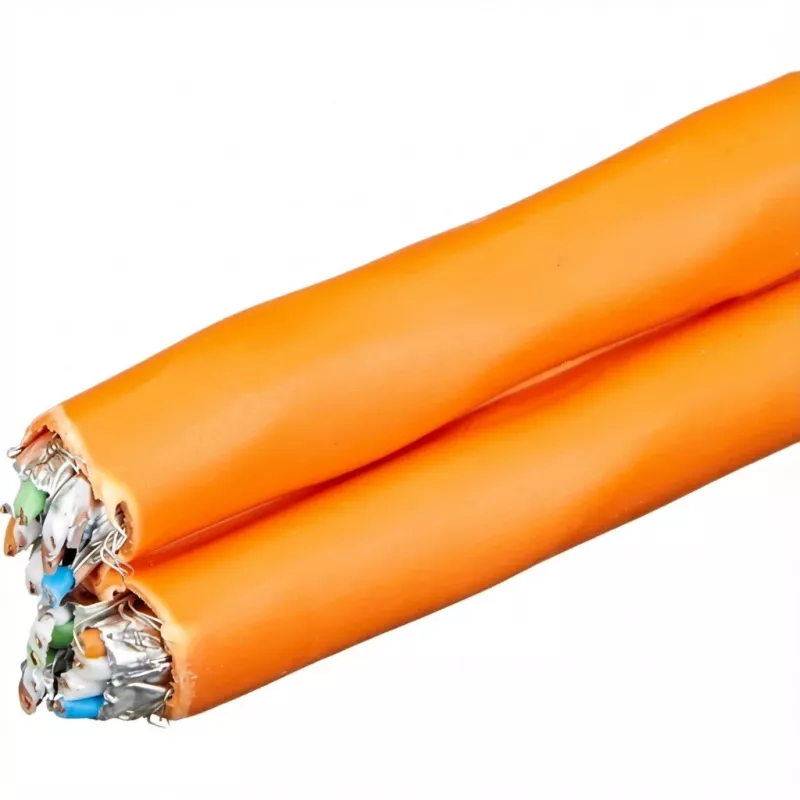

Das Draka Cat.7 Duplex-Kabel UC 900 LSHF AWG 23 100m ist ein Meter-Netzwerkkabel für strukturierte Netzwerke mit hohen Abschirmungsanforderungen und reduzierten Abstrahlungen. Das Kabel ist ein Cat.7-Meterware-Kabel mit orangefarbenem Mantel, aufgebaut als Shielded Foiled Twisted Pair (SFTP) mit Pairs in Metal Foil (PiMF), einem verzinnten Kupfergeflecht und einem LSZH-Mantel (Low Smoke Zero Halogen) für Steigleitungen. Es enthält 8 Paare (16 Adern) aus AWG 23/1 Drähten und wird auf einer 100-m-Spule geliefert. Das Kabel erfüllt Normen wie EN 50173-1, ISO/IEC 11801 und IEC 61156-5.

Vorteile

Das Kabel bietet eine verbesserte elektromagnetische Abschirmung durch PiMF und ein verzinntes Kupfergeflecht, was das Übersprechen und externe Störungen reduziert. Der LSZH-Mantel minimiert giftige und korrosive Emissionen im Brandfall und eignet sich für vertikale (Steigleitungs-)Installationen in Gebäuden. Als Cat.7-Meterware-Kabel unterstützt es hochleistungsfähige Ethernet- und Datenanwendungen, bei denen eine verbesserte Signalintegrität erforderlich ist.

Geeignet für

• Hochgeschwindigkeits-Ethernet- und Datennetzwerke mit Cat.7-Leistungsanforderungen
• Steigleitungsinstallationen in kommerziellen und privaten Gebäuden
• Umgebungen, die eine starke Abschirmung gegen EMI/RFI benötigen
• Kundenspezifische Kabellängen und Patchpanel-Abschlüsse

Wichtige Spezifikationen

• Hersteller: Draka
• Modell/MPN: UC900 HS23 / 60013181
• EAN: 8717511118385
• Typ: Cat.7-Meterware-Kabel (Duplex)
• Aufbau: SFTP, PiMF mit verzinntem Kupfergeflecht
• Leiter: 16 Adern (8 Paare), AWG 23/1
• Mantel: LSZH (Low Smoke Zero Halogen), Steigleitung
• Länge: 100 m
• Farbe: Orange
• Normen: EN 50173-1, ISO/IEC 11801, IEC 61156-5, EN 50288-4-1

Verwendung

Planen Sie die Route und die benötigte Länge, schneiden Sie das Meterware-Kabel von der Rolle ab und entfernen Sie den Außenmantel vorsichtig, um die Paarschirmung nicht zu beschädigen. Klemmen Sie es mit geeigneten Cat.7-kompatiblen Steckverbindern, Keystone-Buchsen oder Patchpanels entsprechend den Standard-Verdrahtungsplänen auf und achten Sie auf die Integrität der Paare und die Durchgängigkeit der Abschirmung. Testen Sie jede Leitung mit geeigneten Kabeltestern, um die Leistung und die Einhaltung der Cat.7-Parameter zu überprüfen, bevor Sie sie in Betrieb nehmen.

Empfehlungen

Verwenden Sie dieses Draka Cat.7-Meterware-Kabel in Installationen, bei denen eine hohe Abschirmung und die Eigenschaften des LSZH-Mantels erforderlich sind. Achten Sie beim Klemmen auf die Durchgängigkeit der Abschirmung, vermeiden Sie enge Biegungen und mechanische Belastungen und befolgen Sie die örtlichen Bauvorschriften für Steigleitungskabel. Validieren Sie die Verbindungen mit Zertifizierungstestern, um die erwartete Leistung sicherzustellen.
