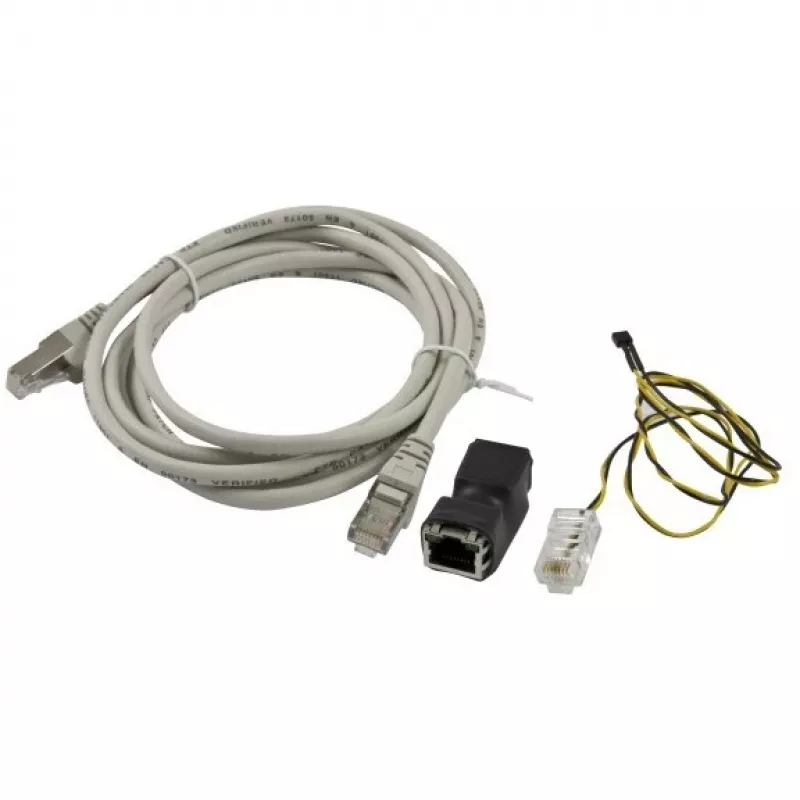

Netzwerkkabel ALLNET 92145 Grau

D0 Sensor für ALL3691, entwickelt, um den D0-Impulsausgang von Stromzählern zu erfassen und das Signal für die Verbrauchsüberwachung weiterzuleiten. Der Sensor erkennt die Infrarot-D0-Impulse, die typischerweise alle zwei Sekunden von Stromzählern ausgesendet werden, und wandelt sie in ein elektrisches Signal um, das zum Anschluss an Datenlogger oder Überwachungsgeräte geeignet ist. Der ALLNET D0 Sensor wird als kleine externe Einheit geliefert, die direkt am Zählergehäuse angebracht werden muss; die Befestigung erfolgt individuell entsprechend der Zählergeometrie (z. B. mit Klebeband).

Vorteile

Der ALLNET D0 Sensor bietet eine kompakte und einfache Möglichkeit, den D0-Ausgang verschiedenster Zählergehäuse auszulesen. Er unterstützt die Infrarot-D0-Erkennung in einem Formfaktor, der an unterschiedliche Zählerformen angepasst werden kann. Die Installation ist nicht-invasiv und erfordert keine Änderungen an der internen Verkabelung des Zählers. Das Gerät ist mit standardmäßigen D0-Telemetrieschnittstellen kompatibel, wenn es an entsprechende Überwachungsgeräte angeschlossen wird.

Geeignet für

• Auslesen von D0-Impulsen von Haushaltsstromzählern
• Energieüberwachungssysteme und Datenlogger
• Heimautomatisierung und Smart-Metering-Projekte

Technische Spezifikationen

• Hersteller: ALLNET
• Modell / MPN: ALL369x-D0-01
• EAN: 4038816000330
• Schnittstelle: D0-Impuls (Infrarot-Erkennung zu elektrischem Ausgang)
• Montage: Externe Befestigung am Zählergehäuse (Klebe- oder Klebeband)

Verwendung

Platzieren Sie den ALLNET D0 Sensor so über dem Infrarot-D0-Sender des Zählers, dass der Detektor des Sensors die Impulse empfängt. Befestigen Sie den Sensor mit Klebeband oder einer anderen geeigneten Methode sicher am Zählergehäuse und achten Sie auf eine stabile Ausrichtung zum Ausgabefenster des Zählers. Schließen Sie das Ausgangskabel des Sensors gemäß den Verkabelungsanforderungen des Überwachungsgeräts an den D0-Eingang Ihres Datenloggers oder Überwachungsgeräts an. Überprüfen Sie den Empfang, indem Sie das Überwachungssystem auf regelmäßige Impulsaktualisierungen (typischerweise alle zwei Sekunden) kontrollieren.

Empfehlungen

Stellen Sie sicher, dass der Sensor fest mit dem D0-Sender des Zählers ausgerichtet und vor direkter Sonneneinstrahlung oder starken Umgebungsinfrarotquellen geschützt ist, da diese die Impulserkennung stören könnten. Verwenden Sie einen geeigneten Klebstoff, der die Zähleroberfläche nicht beschädigt, und beachten Sie die örtlichen Vorschriften, bevor Sie Geräte an Stromzählern anbringen.
