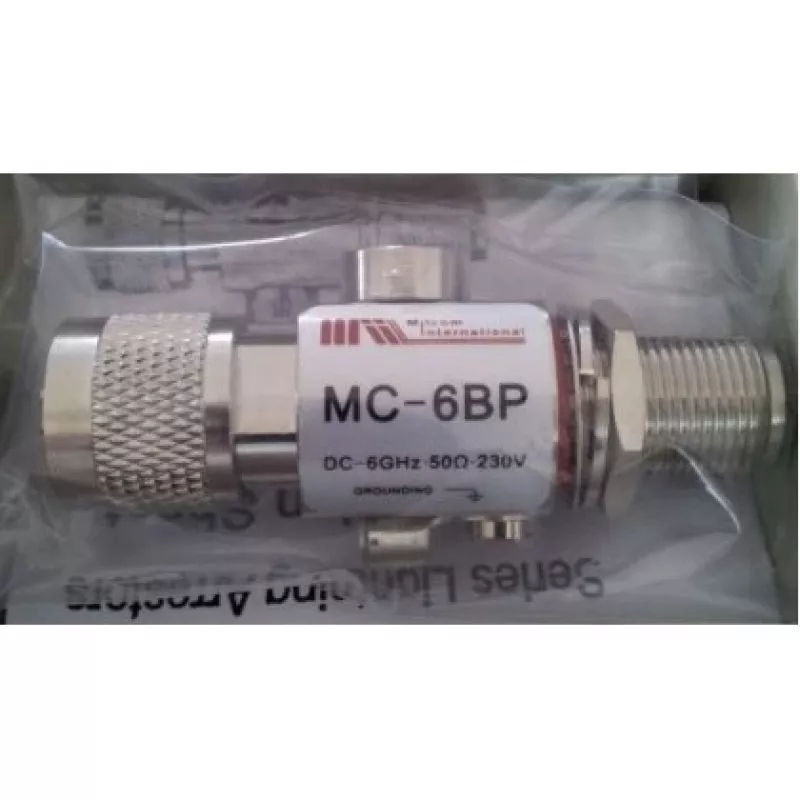

Netzwerkantennen-Zubehör ALLNET MC-6BP

Der ALLNET MC-6BP (AL6-NMNFBW-9) ist ein kompakter Gasentladungsröhren-Blitz- und HF-Schutz mit Durchführungs-N-Buchsen und einer O-Ring-Dichtung für die Wanddurchführung. Er bietet breitbandigen Schutz und zuverlässige Leistung von DC bis etwa 6 GHz und lässt Gleichstrom durch das Koaxialkabel passieren, wodurch er für Systeme geeignet ist, die Fernspeisung oder Inline-Gleichstrom zu aktiven Komponenten benötigen.

Vorteile

Dieser Schutz bietet bidirektionalen Schutz, wobei beide Anschlussports gleichermaßen geschützt sind, ein austauschbares Gasentladungsröhrenelement und Mehrfachschlagfähigkeit für eine längere Lebensdauer. Seine hochwertige Konstruktion umfasst ein strapazierfähiges Messinggehäuse und eine Erdungslasche/-klemme am Gehäuse für eine einfache Erdung. Die HF-Leistung des Geräts unterstützt Hochfrequenzanwendungen bis zu 6 GHz und bewahrt die Signalintegrität für empfindliche Geräte.

Geeignet für

• IEEE 802.11a und 5,2–5,8 GHz ISM/UNII-Funkverbindungen
• 3,5 GHz WLL-Systeme (Wireless Local Loop)
• Installationen, die eine DC-Durchführung zu entfernten Verstärkern oder LNAs erfordern
• Außen- oder Durchführungspanel-Antenneneinspeisungen an Gehäusen

Technische Daten

• Modell: ALLNET MC-6BP (AL6-NMNFBW-9)
• Anschluss: Durchführungs-N-Buchse auf N-Buchse
• Frequenzbereich: DC bis ~6 GHz
• Konstruktion: Messinggehäuse, Gummi-O-Ring-Dichtung
• Merkmale: austauschbares Gasentladungsröhrenelement, bidirektionaler Schutz, Mehrfachschlagfähigkeit
• Abmessungen (laut Produktdaten): 68 mm × 23 mm × 31 mm
• Verkaufseinheit: Einzelstück

Anwendung

Montieren Sie den Schutz durch die Gehäusewand oder verwenden Sie die optionale Edelstahl-Montagehalterung; stellen Sie sicher, dass der O-Ring bei der Durchführung durch eine Platte eine ordnungsgemäße Abdichtung bietet. Schließen Sie das Antennenkabel an einen N-Buchsen-Port und die Gerätezuleitung an den gegenüberliegenden Port an. Stellen Sie sicher, dass die Erdungslasche am Gehäuse fest mit der Anlagenerdung verbunden ist, um eine wirksame Stoßstromableitung zu gewährleisten. Da das Gerät Gleichstrom durchlässt, kann es in der Leitung verbleiben, wenn Gleichstrom über das Koaxialkabel zu entfernten Verstärkern oder LNAs zugeführt wird.

Empfehlungen

Für einen zuverlässigen Schutz installieren Sie das Gerät mit einer niederohmigen Erdungsverbindung und überprüfen Sie das austauschbare Gasentladungsröhrenelement regelmäßig nach signifikanter Blitzaktivität oder mehrfachen Stoßereignissen. Ersetzen Sie das Gasentladungsröhrenelement gemäß den Herstellerangaben, wenn eine Verschlechterung festgestellt wird.
