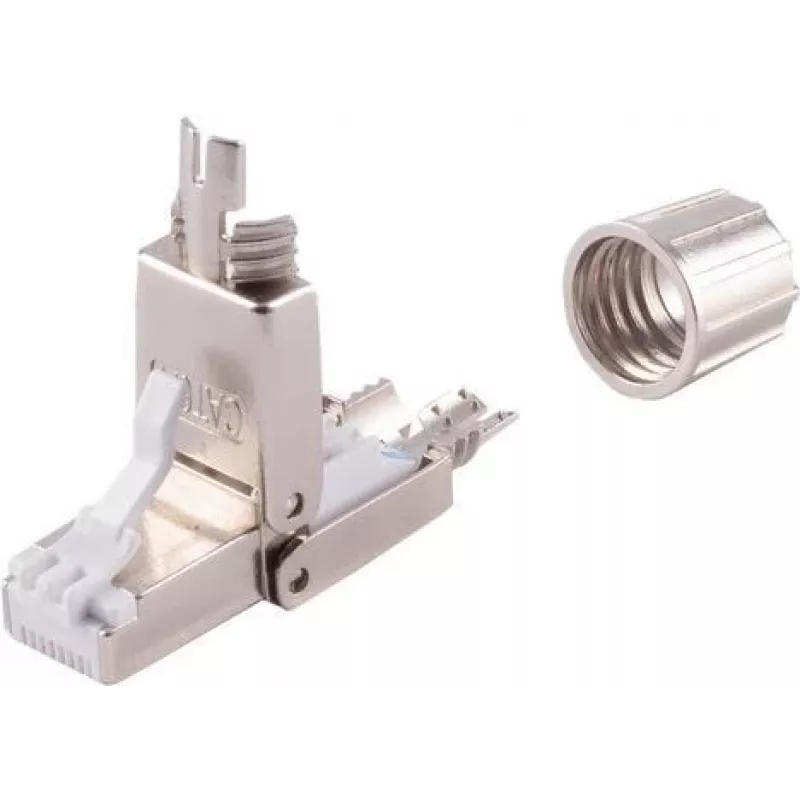

Netzwerkadapter ShiverPeaks 08-10001 Toolless STP Cat. 6A, RJ45, geschirmt, werkzeuglose Terminierung

Der ShiverPeaks Netzwerkadapter 08-10001 Toolless STP Cat. 6A ist eine geschirmte RJ45-Terminierung, die für 10-Gigabit-Ethernet über Cat6A-Verkabelung ausgelegt ist. Er ermöglicht einen schnellen, werkzeuglosen Abschluss geschirmter Twisted-Pair-Kabel (STP), wobei die Kontinuität des Kabelschirms erhalten bleibt, um den elektromagnetischen Schutz aufrechtzuerhalten. Der Adapter ist für strukturierte Verkabelungsinstallationen vorgesehen, bei denen sichere Verbindungen mit hoher Bandbreite und zuverlässige Signalintegrität erforderlich sind.

Vorteile

Dieser werkzeuglose STP-Cat-6A-Adapter ermöglicht eine schnelle Installation ohne Spezialwerkzeuge, wodurch Terminierungszeit und Arbeitsaufwand reduziert werden. Seine geschirmte Konstruktion erhält die Erdung und reduziert elektromagnetische Störungen, was stabile 10-Gbit/s-Verbindungen unterstützt. Die RJ45-Schnittstelle bietet Kompatibilität mit standardmäßigen Netzwerkgeräten, während das kompakte Design in typische Patchpanels und Anschlussdosen passt, die in Rechenzentren und Büronetzwerken verwendet werden.

Geeignet für

• 10-Gigabit-Ethernet-Verbindungen über Cat6A-Verkabelung
• Patchverlegung und horizontale Verkabelung in Rechenzentren
• Büronetzwerkanschlüsse und Wanddosen
• Strukturierte Verkabelungsinstallationen mit Anforderungen an Schirmkontinuität

Technische Spezifikationen

• Kabelkategorie: Cat 6A (geschirmt STP)
• Steckertyp: RJ45 (geschirmt)
• Terminierungsmethode: Werkzeuglos
• Bandbreite: Geeignet für 10-Gbit/s-Ethernet
• Schirmkontinuität: Erhält die Kabelschirmverbindung aufrecht
• Kompatibilität: Ausgelegt für standardmäßige Cat6A-Patchkabel und Netzwerkanschlüsse

Anwendung

Entfernen Sie den Kabelmantel und bereiten Sie die geschirmten Paare gemäß den anerkannten Verkabelungspraktiken vor, wobei der Beilauflitze zugänglich bleibt. Führen Sie das vorbereitete Kabel in den werkzeuglosen Terminierungskörper ein und befolgen Sie die Farbkodierung oder Ausrichtungsmarkierungen, wobei Sie sicherstellen, dass der Schirm und die Beilauflitze Kontakt mit dem Schirmanschlusspunkt des Adapters haben. Schließen Sie den Terminierungsmechanismus, um die Leiter und die Schirmkontinuität zu sichern. Überprüfen Sie die physische Verbindung und testen Sie, falls möglich, die Verbindung mit einem Netzwerktester, um die korrekte Verdrahtung und Leistung bis zu 10 Gbit/s zu bestätigen.

Empfehlungen

Verwenden Sie diesen Adapter in Installationen, bei denen die Aufrechterhaltung der Schirmkontinuität zum EMI-Schutz erforderlich ist. Für beste Leistung kombinieren Sie den Adapter mit Cat6A-zertifizierten geschirmten Kabeln und stellen Sie eine ordnungsgemäße Erdung des gesamten Verkabelungssystems sicher. Führen Sie nach der Terminierung Kontinuitäts- und Zertifizierungstests durch, um die Einhaltung der Leistungsanforderungen zu bestätigen.
