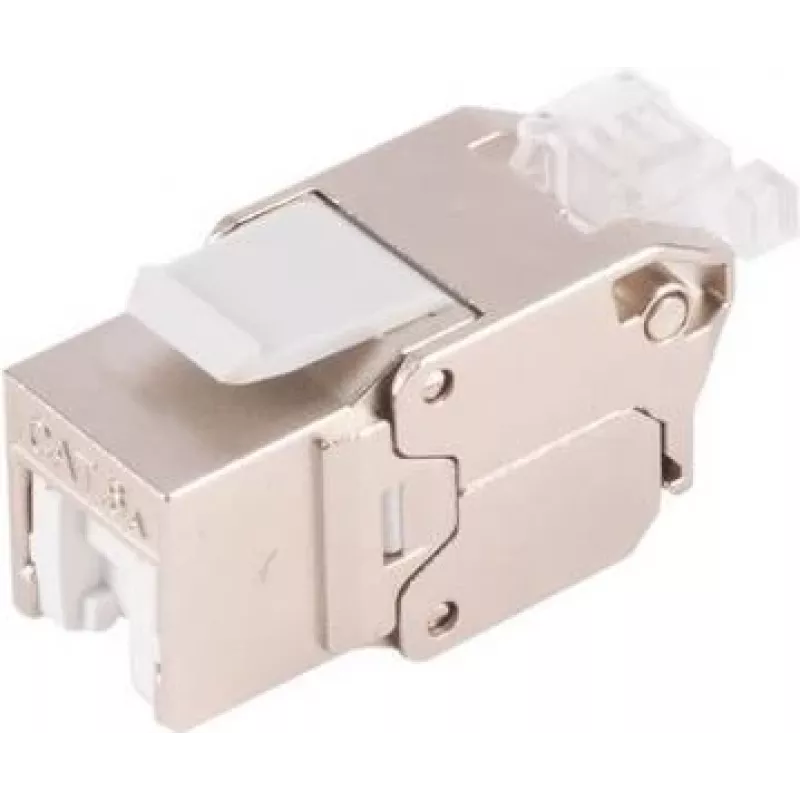

Netzwerkadapter Keystone Cat.6A STP ClampFix S/CONN 08-10034

Der ShiverPeaks Netzwerkadapter Keystone Cat.6A STP ClampFix (S/CONN) ist ein geschirmter Steckverbinder im Keystone-Format, der für Cat6A-Installationen entwickelt wurde, bei denen eine Hochgeschwindigkeits-Datenübertragung mit geringer Interferenz erforderlich ist. Der Adapter unterstützt geschirmte Twisted-Pair-Verkabelung und bietet einen kompakten Keystone-Formfaktor zur Montage in Patchpanels, Wandanschlussdosen oder Unterputzdosen. Die ClampFix-Anschlusstechnik sichert die Leiter und die Schirmung, um einen gleichmäßigen elektrischen Kontakt und mechanische Stabilität für eine langfristige Netzwerkleistung aufrechtzuerhalten.

Vorteile

Die geschirmte Konstruktion reduziert elektromagnetische Störungen und Nebensprechen und ermöglicht eine zuverlässige 10-Gigabit-Ethernet-Leistung über Cat6A-Verkabelung. Das Keystone-Format bietet Kompatibilität mit Standard-Keystone-Öffnungen und ermöglicht eine flexible Installation in verschiedenen Abdeckplatten und Panels. Die ClampFix-Anschlusstechnik vereinfacht die Verkabelung, indem sie eine stabile mechanische Klemme bereitstellt, die die Schirmkontinuität bewahrt und den Bedarf an Spezialwerkzeugen bei der Installation reduziert. Das kompakte Design trägt zu platzsparenden Layouts bei dichten Installationen bei.

Geeignet für

• 10-Gigabit-Ethernet-Netzwerkstrecken, die Cat6A-STP-Leistung erfordern
• Patchpanels, modulare Abdeckplatten und Unterputzdosen mit Keystone-Öffnungen
• Gewerbliche und private strukturierte Verkabelungsinstallationen, bei denen Interferenzreduzierung wichtig ist
• Umgebungen mit hochdichter Verkabelung, die zuverlässige mechanische Verbindungen erfordern

Technische Daten

• Kompatibilität der Kabelkategorie: Cat6A geschirmtes Twisted-Pair (STP)
• Steckverbinderformat: Keystone-Modul
• Anschlusstechnik: geschirmte ClampFix-Klemme
• Datenleistung: unterstützt 10-Gigabit-Ethernet über Cat6A-Verkabelung
• Abschirmung: vollständige Steckverbinderabschirmung zur Aufrechterhaltung der Kabelschirmkontinuität
• Mechanisch: kompakte Keystone-Abmessungen für Standard-Montageöffnungen

Verwendung

Bereiten Sie das Cat6A-STP-Kabel vor, indem Sie den Außenmantel entfernen und den Beilaufsdraht oder die Folienschirmung entsprechend der Installationspraxis zurückbiegen. Führen Sie die einzelnen Leiter in die ClampFix-Kontaktpunkte ein, wobei Sie die für Ihr Netzwerk erforderliche Pinbelegung (T568A oder T568B) beachten, und sichern Sie die Klemme, um sowohl den Leiter- als auch den Schirmkontakt herzustellen. Rasten Sie das Keystone-Modul in die gewählte Abdeckplatte, das Patchpanel oder die Unterputzdose ein, bis es einrastet. Testen Sie nach dem Anschluss die Verbindung mit einem geeigneten Netzwerktester, um Durchgang, Paarintegrität und Leistungskennwerte zu überprüfen.

Empfehlungen

Verwenden Sie ordnungsgemäß bewertetes Cat6A-STP-Kabel und sorgen Sie für eine durchgehende Schirmkontinuität vom Kabel zum Steckverbinder. Vermeiden Sie übermäßiges Biegen in der Nähe der Anschlussstelle und überprüfen Sie die Pinbelegungskonsistenz über die angeschlossenen Endpunkte hinweg. Für beste Ergebnisse bei Installationen mit hoher Dichte beschriften Sie die Ports und testen Sie jede Verbindung nach dem Anschluss, um die 10GbE-Leistung zu bestätigen.
