Netzwerk-Verlängerungsbox ShiverPeaks S/CONN maximale Konnektivität Cat.7 mit LSA-Anschluss (75001-2)

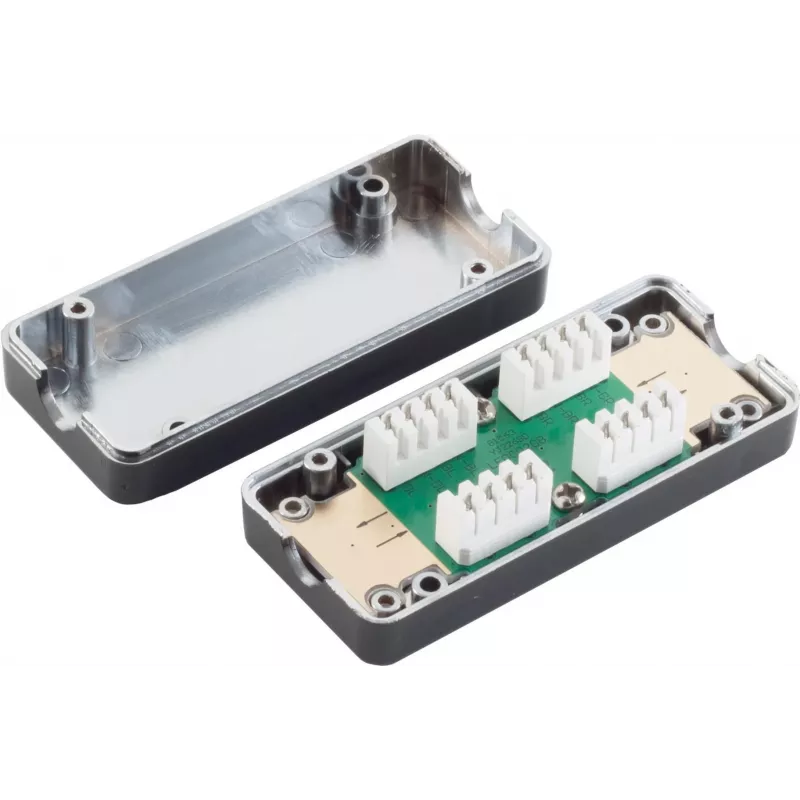

Die ShiverPeaks S/CONN Netzwerk-Verlängerungsbox Cat.7 mit LSA-Anschluss bietet ein kompaktes, wand- oder schrankmontierbares Gehäuse zum Verlängern, Abschließen oder Neuverteilen von geschirmter Ethernet-Verkabelung. Entwickelt für Installationen mit geschirmten Twisted-Pair-Kabeln der Kategorie 7, akzeptiert die Box LSA-Schneidklemm-Anschlüsse, um zuverlässigen Leiterkontakt und stabile Signalübertragung zu gewährleisten. Das Gehäuse unterstützt kurze Verbindungssegmente, Rangierpunkte und Zwischenverteilung in strukturierten Verkabelungssystemen für Wohn- und Geschäftsbereiche.

Vorteile

Die Verlängerungsbox ist so konstruiert, dass sie die Cat.7-Schirmung aufnimmt und mechanischen Schutz für die abgeschlossenen Leiter bietet, bei gleichzeitig geringer Stellfläche. LSA-Schneidklemm-Anschlüsse bieten sichere, niederohmige Verbindungen, die die Installation ohne Löten oder spezielle Crimpwerkzeuge vereinfachen. Das kompakte Design erleichtert die Platzierung in Installationsschränken, Patchpanels oder bei Aufputzmontage und trägt dazu bei, die Kabelgeometrie für gleichbleibende Hochfrequenzleistung zu erhalten.

Geeignet für

• Verlängern oder Abschließen von geschirmten Cat.7-Ethernet-Leitungen in Wohnungen und Büros
• Erstellen von Zwischenverteil- oder Rangierpunkten in strukturierter Verkabelung
• Kleine Serverräume oder Netzwerkschränke, die geschirmte Verbindungen benötigen
• Feldinstallationen, bei denen ein kompakter, geschützter Abschluss erforderlich ist

Technische Daten

• Kategorie-Leistung: Kategorie 7 (geschirmtes Twisted-Pair)
• Anschlusstyp: LSA-Schneidklemm-Kontakte
• GehäVerwendung: kompakte Box, geeignet für Aufputz- oder Schrankmontage
• Kabelkompatibilität: geschirmte Twisted-Pair-Leiter für Cat.7
• Anschlussanzahl: Mehrpaar-Schneidklemm-Positionen für typische Ethernet-Paare

Verwendung

Bereiten Sie die eingehenden und ausgehenden geschirmten Kabel vor, indem Sie den Außenmantel entfernen und die Folie sowie die einzelnen Leiter gemäß den Cat.7-Verkabelungsrichtlinien freilegen. Schließen Sie jeden Leiter in die LSA-Schneidklemm-Positionen an, indem Sie dem Farbcode für den verwendeten Netzwerkstandard folgen. Stellen Sie sicher, dass der Kabelschirm korrekt mit der Box oder dem Schirmerdungspunkt verbunden ist, um die durchgehende Schirmkontinuität aufrechtzuerhalten. Überprüfen Sie nach dem Abschluss alle Verbindungen auf korrekten Sitz und befestigen Sie das Gehäuse am gewählten Ort. Führen Sie Standard-Netzwerktests durch, um Durchgang und Leistung zu überprüfen.

Empfehlungen

Verwenden Sie ein geeignetes LSA-Auflegewerkzeug und befolgen Sie die empfohlenen Schirmerdungspraktiken, um die Signalintegrität zu bewahren. Vermeiden Sie scharfe Biegungen in der Nähe des Abschlusses und halten Sie das Aufdrehen der Paare so gering wie möglich, um die Leistung der Kategorie 7 zu erhalten. Validieren Sie nach der Installation die Kabelleistung mit geeigneten Zertifizierungs- oder Testgeräten.
