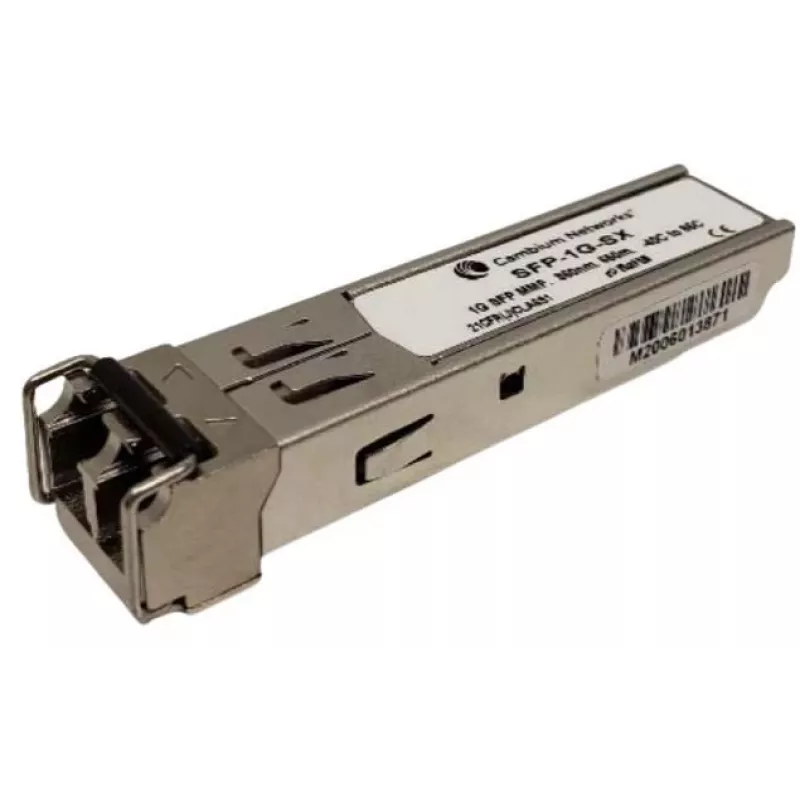

Netzwerk-Transceiver-Modul Cambium Networks SFP-1G-SX, SFP-Glasfaser 1000 Mbit/s 850 nm, 3,3 V

Cambium Networks SFP-1G-SX ist ein SFP-Glasfaser-Transceiver-Modul (Small Form-factor Pluggable), das bis zu 1000 Mbit/s (1,25 Gbit/s Leitungsrate) über Multimode-Faser mit einer Wellenlänge von 850 nm und einer Versorgungsspannung von 3,3 V unterstützt. Das Modul ist für den Einbau in Standard-SFP-Ports von Switches, Routern und anderen Netzwerkgeräten vorgesehen, um Uplinks mit kurzer Reichweite und Serververbindungen mit einer Übertragungsreichweite von bis zu 550 Metern über Multimode-Faser bereitzustellen.

Vorteile

Der Transceiver bietet eine kompakte SFP-Bauform, die den SFP-MSA- und SFF-8472-Spezifikationen entspricht und eine Hot-Plug-fähige Installation sowie breite Kompatibilität mit Netzwerkgeräten ermöglicht. Er integriert einen VCSEL-Lasersender, eine PIN-Fotodiode mit Transimpedanzverstärker und eine Überwachungs-/Steuer-MCU und liefert zuverlässige optische Übertragung innerhalb der Grenzen der Lasersicherheitsklasse I. Das Modul ist kosteneffizient für Multimode-Verbindungen mit kurzer Reichweite und unterstützt gleichzeitig Standard-Datenraten für Gigabit-Ethernet und ähnliche Anwendungen.

Geeignet für

• Multimode-Faser-Uplinks mit kurzer Reichweite zwischen Switches und Aggregationsgeräten
• Server-zu-Switch-Verbindungen in Rechenzentren oder Serverräumen
• Zugangsschicht-Verbindungen in Campus- und Unternehmensnetzwerken
• Ersatz oder Aufrüstung vorhandener SFP-Ports zur Ergänzung der Glasfaserkonnektivität

Technische Daten

• Schnittstellentyp: SFP (Small Form-factor Pluggable)
• Betriebswellenlänge: 850 nm
• Maximale Datenübertragungsrate: 1000 Mbit/s (1,25 Gbit/s Leitungsrate)
• Versorgungsspannung: 3,3 V
• Maximale Multimode-Faser-Reichweite: bis zu 550 m (abhängig von Fasertyp und Verbindungsbedingungen)
• Sendertyp: VCSEL-Laser
• Empfänger: PIN-Fotodiode mit Transimpedanzverstärker (TIA)
• Konformität: kompatibel mit SFP MSA und SFF-8472; Lasersicherheitsklasse I

Verwendung

Installieren Sie den SFP-1G-SX-Transceiver in einem freien SFP-Port eines kompatiblen Switches, Routers oder Medienkonverters, während das Gerät ein- oder ausgeschaltet ist, gemäß dem Handbuch des Host-Geräts. Verbinden Sie Multimode-Faser-Patchkabel mit dem LC-Duplex-Stecker des Moduls und achten Sie auf die richtige Polarität und eine sichere Verbindung. Überprüfen Sie den Verbindungsstatus in der Verwaltungsschnittstelle des Host-Geräts und bestätigen Sie, dass der Port die erwartete Gigabit-Verbindungsgeschwindigkeit aushandelt. Überwachen Sie optische und Diagnoseparameter über das Host-Gerät, sofern dies von der SFF-8472-Schnittstelle unterstützt wird.

Empfehlungen

Verwenden Sie hochwertige OM3/OM4-Multimode-Fasern und korrekt konfektionierte LC-Patchkabel, um die angegebene Reichweite zu erreichen; vermeiden Sie Biegeradien, die die empfohlenen Grenzwerte überschreiten, und halten Sie die Endflächen sauber. Prüfen Sie die Kompatibilität mit dem Hersteller und der Firmware des Host-Geräts; beachten Sie die ESD-Vorsichtsmaßnahmen bei der Handhabung und halten Sie die üblichen Lasersicherheitspraktiken ein.
