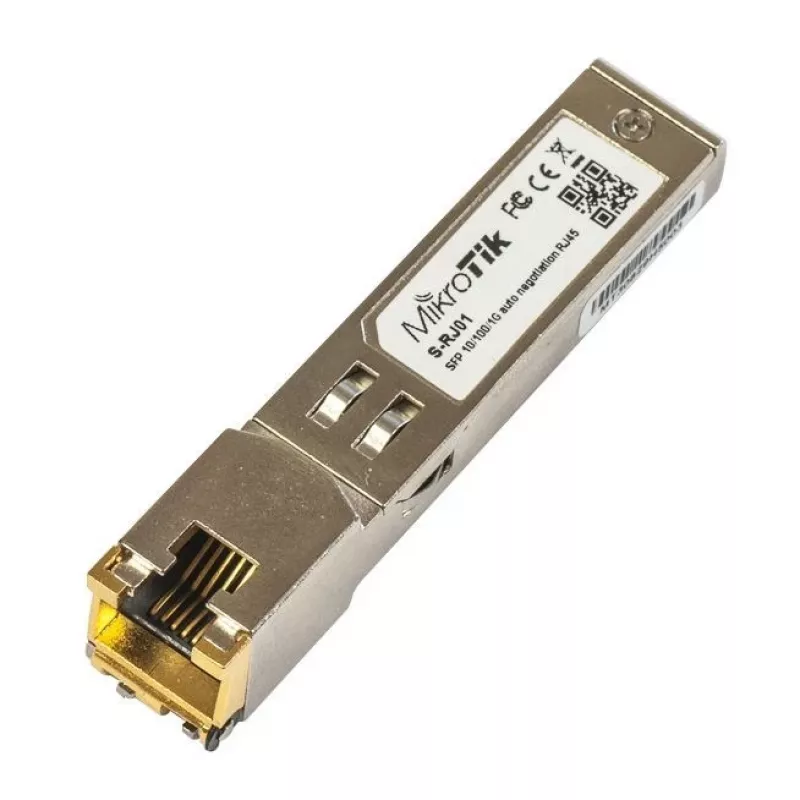

Netzwerk-Switch-Modul MikroTik S-RJ01 — 1× Gigabit-Ethernet (RJ-45), 1000 Mbit/s, 1,25 Gbit/s Datenrate, 0,1 km Übertragung

S-RJ01 ist ein RJ45-SFP-10/100/1000M-Kupfermodul, das für die Kompatibilität mit den meisten Gigabit-SFP-Ports an Switches, Routern und anderen Netzwerkgeräten entwickelt wurde. Das Modul bietet einen kompakten, hot-pluggable SFP-Formfaktor mit einem Standard-RJ-45-Anschluss und unterstützt bidirektionale Verbindungen mit bis zu 1,25 Gbit/s über Kupferverkabelung für Kurzstrecken-Ethernet-Verbindungen.

Vorteile

Das S-RJ01 bietet eine einfache Möglichkeit, Kupfer-Ethernet-Konnektivität zu Geräten mit SFP-Steckplätzen hinzuzufügen, ohne die Hardware zu verändern. Es unterstützt eine standardmäßige 3,3-V-Einzelstromversorgung, entspricht den IEEE-802.3- und SFP-MSA-Spezifikationen und ermöglicht den Zugriff auf den Physical-Layer-IC über einen seriellen 2-Draht-Bus. Das Modul ist RoHS-konform und für erweiterte Gehäusetemperaturen ausgelegt, was einen zuverlässigen Betrieb in verschiedenen Umgebungen ermöglicht.

Wichtige Spezifikationen

• Datenrate: bis zu 1,25 Gbit/s bidirektional
• Medium: ungeschirmtes Twisted-Pair (UTP), bis zu 100 m
• Anschluss: RJ-45
• Standards: IEEE Std 802.3TM-2002, SFP MSA-konform
• Stromversorgung: +3,3 V Einzelstromversorgung
• Temperaturbereich (Gehäuse): 0 °C bis +85 °C
• Formfaktor: Hot-pluggable SFP-Footprint
• Verwaltung: Zugriff auf PHY über seriellen 2-Draht-Bus
• Umwelt: RoHS-konform

Verwendung

Setzen Sie das S-RJ01-Modul in einen kompatiblen SFP-Port des Netzwerkgeräts ein, bis es fest sitzt; es ist hot-pluggable, sodass bei den meisten Geräten kein Herunterfahren erforderlich ist. Schließen Sie ein RJ-45-UTP-Kabel an das Modul an und stellen Sie sicher, dass die Link-LEDs oder die Gerätediagnose eine aktive Verbindung anzeigen. Konfigurieren Sie den Geräteport nach Bedarf für Geschwindigkeits- und Duplex-Einstellungen; das Modul verhandelt Geschwindigkeiten von bis zu Gigabit über Kupfer. Für die Verwaltung greifen Sie auf den Physical-Layer-IC über die serielle 2-Draht-Schnittstelle zu, sofern dies vom Host unterstützt wird.

Empfehlungen

Verwenden Sie UTP-Kabel der Kategorie 5e oder besser für einen zuverlässigen Gigabit-Betrieb bis zu 100 m, überprüfen Sie die Kompatibilität mit dem SFP-Port Ihres Geräts und beachten Sie den angegebenen Betriebstemperaturbereich (0 °C bis +85 °C), um eine stabile Leistung zu gewährleisten.
