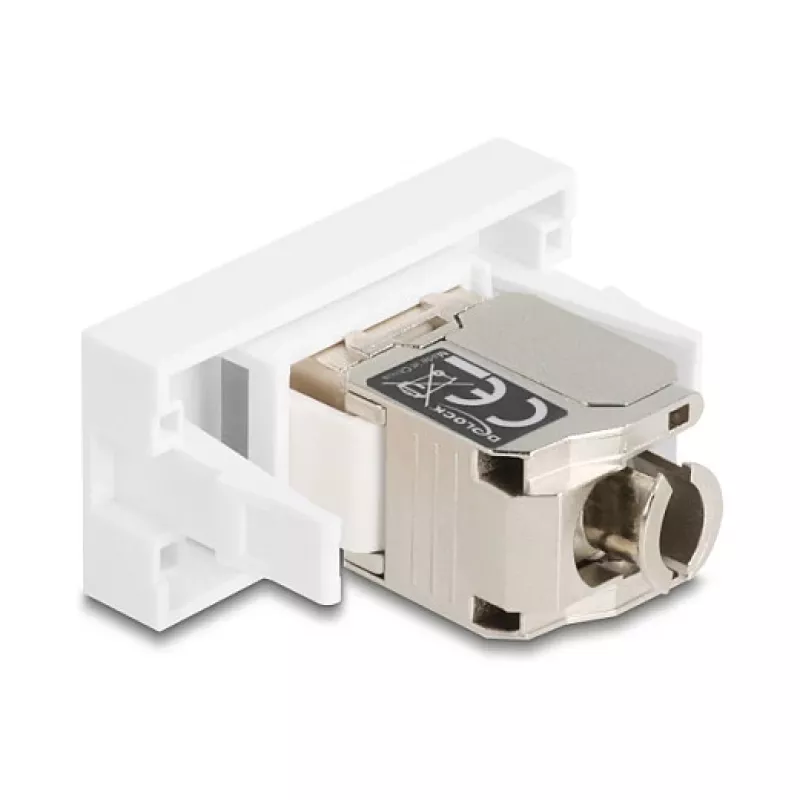

Netzwerk RJ45-Modul DELOCK 90904 Cat.6A mit LED für Keystone-Panels und Patch-Panels

Das DELOCK RJ45-Modul 90904 Cat.6A mit LED ist ein Keystone-Netzwerkeinsatz, der für die Installation in Keystone-Panels und Patch-Panels konzipiert wurde. Das Modul unterstützt Cat.6A-Leistung für Hochgeschwindigkeits-Ethernet und bietet einen Standard-RJ45-Port mit integrierter LED-Anzeige für Link- und Aktivitätsstatus. Der Snap-In-Formfaktor ermöglicht eine schnelle Montage in strukturierten Verkabelungspanels und gewährleistet Kompatibilität mit gängigen Keystone-Öffnungen.

Vorteile

Das Modul kombiniert Cat.6A-Signaltreue mit einem kompakten Keystone-Format und einer integrierten LED, die Link- und Datenverkehrsaktivität anzeigt, was Fehlersuche und Überwachung vereinfacht. Das robuste Kontaktdesign und das abgeschirmte Gehäuse tragen zu zuverlässigen Verbindungen in dichten Rack-Umgebungen bei. Die Snap-In-Montage vereinfacht die Installation und den Austausch ohne Spezialwerkzeug.

Geeignet für

Technische Spezifikationen

Verwendung

Setzen Sie das Keystone-Modul in eine kompatible Keystone-Öffnung eines Patch-Panels oder einer Keystone-Wandplatte ein, bis es einrastet. Schließen Sie das ankommende Twisted-Pair-Kabel auf der Rückseite des Moduls gemäß dem T568A- oder T568B-Verdrahtungsschema an und stellen Sie eine korrekte Paarausrichtung und Schneidklemmkontaktierung sicher. Verbinden Sie das Netzwerkgerät mit dem vorderen RJ45-Port; die integrierte LED zeigt Link- und Aktivitätsstatus an, sobald Link-Partner und Stromversorgung vorhanden sind. Zum Austausch drücken Sie die Modulverriegelung und ziehen es heraus, setzen Sie dann ein neues Modul auf gleiche Weise ein.

Empfehlungen

Verwenden Sie Cat.6A-zertifizierte Patchkabel und befolgen Sie die Normen für strukturierte Verkabelung, um die End-to-End-Leistung zu erhalten. Vermeiden Sie übermäßige Biegeradien der Kabel in der Nähe des Moduls und halten Sie die Grenzwerte für das Entdrillen der Paare bei der Terminierung ein. Überprüfen Sie das LED-Verhalten während der Inbetriebnahme, um Link-Geschwindigkeit und Aktivität zu bestätigen.
