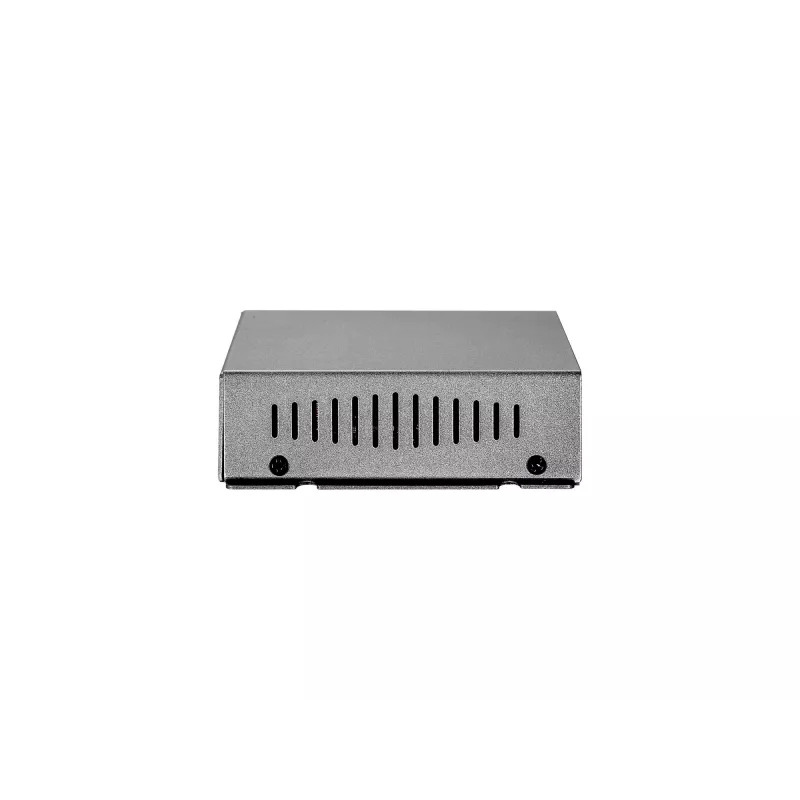

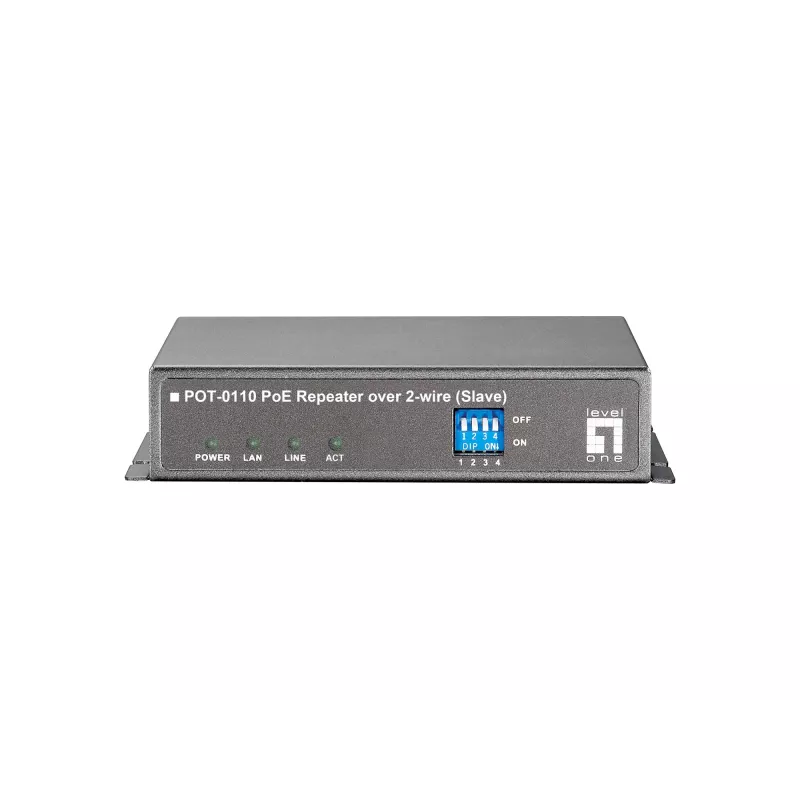

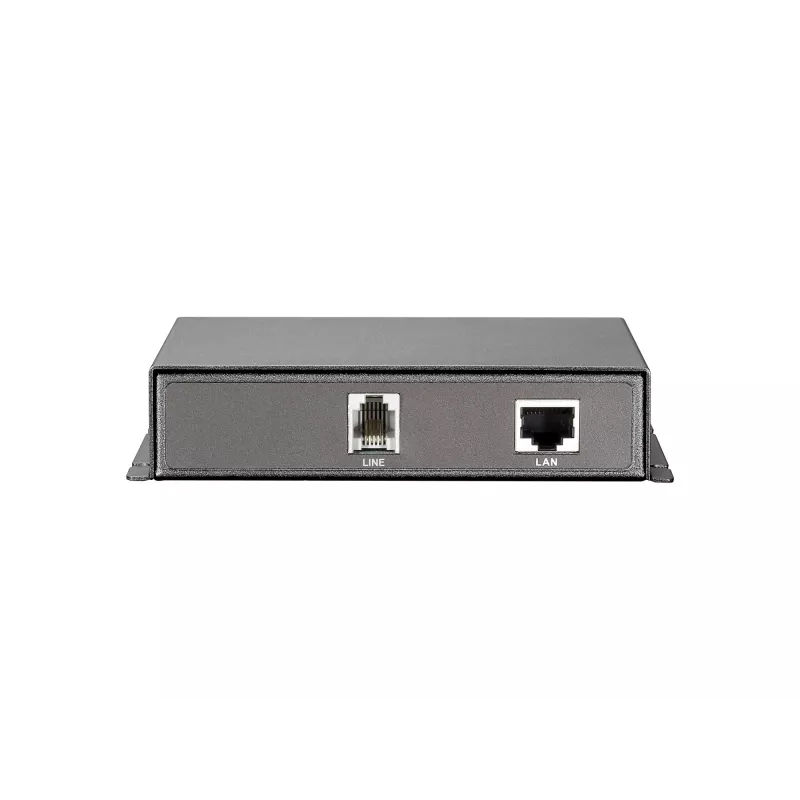

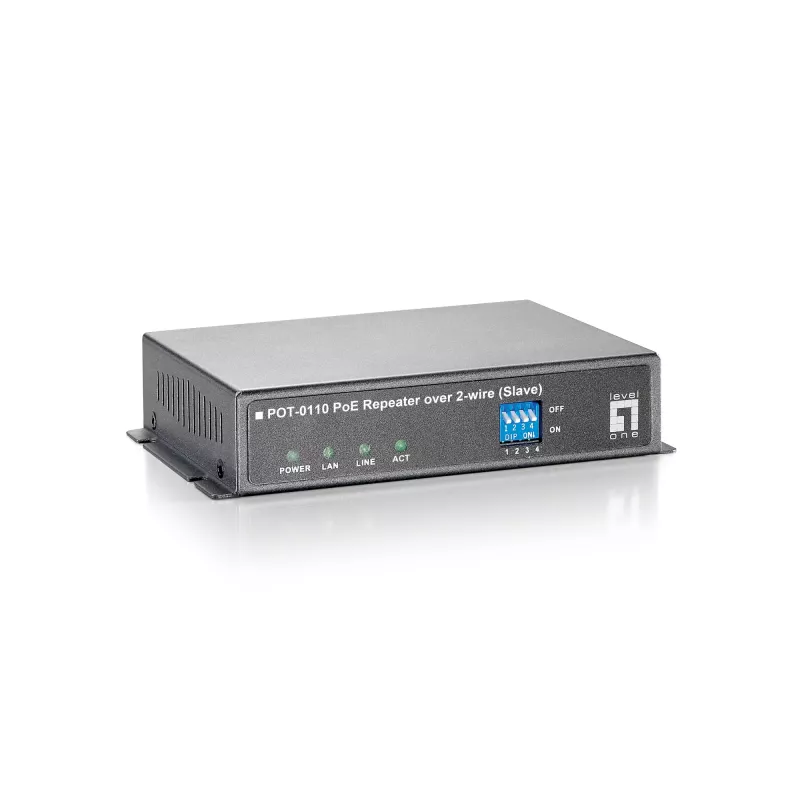

Netzwerk-Repeater LevelOne PoE über 2-Draht-Empfänger POT-0110

Der LevelOne Netzwerk-Repeater PoE über 2-Draht-Empfänger POT-0110 verlängert Ethernet und Remote Power over Ethernet (PoE) über eine einzelne 2-Draht-Leitung. Das System verwendet eine Master- und eine Slave-Einheit, um Daten und Strom über eine Distanz von bis zu 400 Metern über ein 24-AWG-Zweidrahtkabel zu übertragen, wenn es mit einem 48-W-Hochleistungs-PoE-Switch kombiniert wird. Der Empfänger unterstützt 10/100Base-T(X) und entspricht den Standards IEEE 802.3/802.3u, liefert bis zu 60 Mbit/s Vollduplex unter geeigneten Leitungsbedingungen und regeneriert PoE für entfernte PD-Geräte.

Vorteile

Der POT-0110 bietet eine weitreichende Ethernet-Erweiterung mit Remote-PoE-Funktion bei gleichzeitig einfacher und kostengünstiger Installation. Die über DIP-Schalter wählbaren Datenraten für die Zweidrahtleitung ermöglichen eine Anpassung an verschiedene Kabelquerschnitte und Entfernungen. Der Empfänger unterstützt Auto-MDI/MDIX für 10/100-Mbit/s-Ethernet-Ports, eine niedrige Latenz, die für Video/Sprache/Daten geeignet ist, sowie Optionen für die Wandmontage im Innen- und Außenbereich. Er ist FCC- und CE-zertifiziert und kann je nach PSE-Leistung bis zu 15 W an ein entferntes PD liefern.

Geeignet für

• Verlängerung von LAN-zu-LAN-Verbindungen über einzelne Twisted-Pair-Verkabelung
• Stromversorgung von entfernten WLAN-Zugangspunkten und IP-Kameras mit PoE
• Video-Streaming und IP-Telefonie in Mehrfamilienhäusern (MDU/MTU)
• Letzte-Meile-Kupfererweiterung für Fibre-to-the-Building (FTTB)

Wichtige Spezifikationen

• Modell: LevelOne POT-0110 (Empfänger)
• Datenrate: bis zu 60 Mbit/s Vollduplex über 2-Draht-Leitung
• Unterstütztes Ethernet: 10/100Base-T(X), IEEE 802.3 / IEEE 802.3u
• Maximale Reichweite: bis zu 400 m bei 24-AWG-Zweidrahtkabel (mit 48-W-PSE)
• Ausgangsspannung: 57 V (Gerätenennwert)
• Remote-PoE-Ausgang: bis zu 15 W an PD (abhängig von PSE-Kapazität)
• Abmessungen: 90 × 120 × 28 mm
• Zertifizierungen: FCC, CE

Verwendung

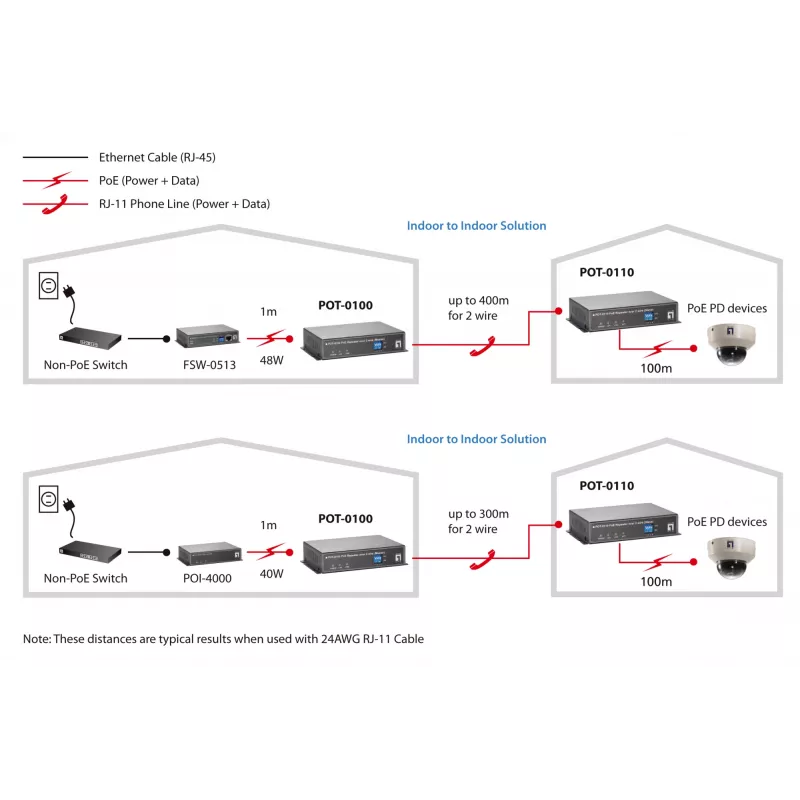

Installieren Sie die POT-Master-Einheit auf der PoE-Quellenseite und verbinden Sie sie mit dem PoE-Switch. Verlegen Sie ein 2-Draht-Kabel zwischen der Master-Einheit und dem POT-0110-Empfänger am entfernten Standort und stellen Sie die Zweidraht-Leitungsrate über die integrierten DIP-Schalter entsprechend Kabelquerschnitt und Entfernung ein. Montieren Sie den Empfänger bei Bedarf mit der mitgelieferten Wandmontagefunktion, schließen Sie das entfernte PD (z. B. eine IP-Kamera oder einen WLAN-AP) an den Ethernet-Port des Empfängers an und versorgen Sie das System über den PoE-Switch mit Strom. Der Empfänger regeneriert die Stromversorgung und stellt PoE für das angeschlossene PD-Gerät bereit.

Empfehlungen

Verwenden Sie für maximale Reichweite und Stromversorgung ein 24-AWG-Zweidrahtkabel und einen 48-W-Hochleistungs-PoE-Switch (FSW-0513/0543). Wählen Sie bei längeren oder dünneren Kabeln über die DIP-Schalter niedrigere Zweidraht-Datenraten, um die Stabilität zu verbessern. Überprüfen Sie die PSE-Kapazität, um sicherzustellen, dass das entfernte PD die erforderliche PoE-Leistung erhält.
