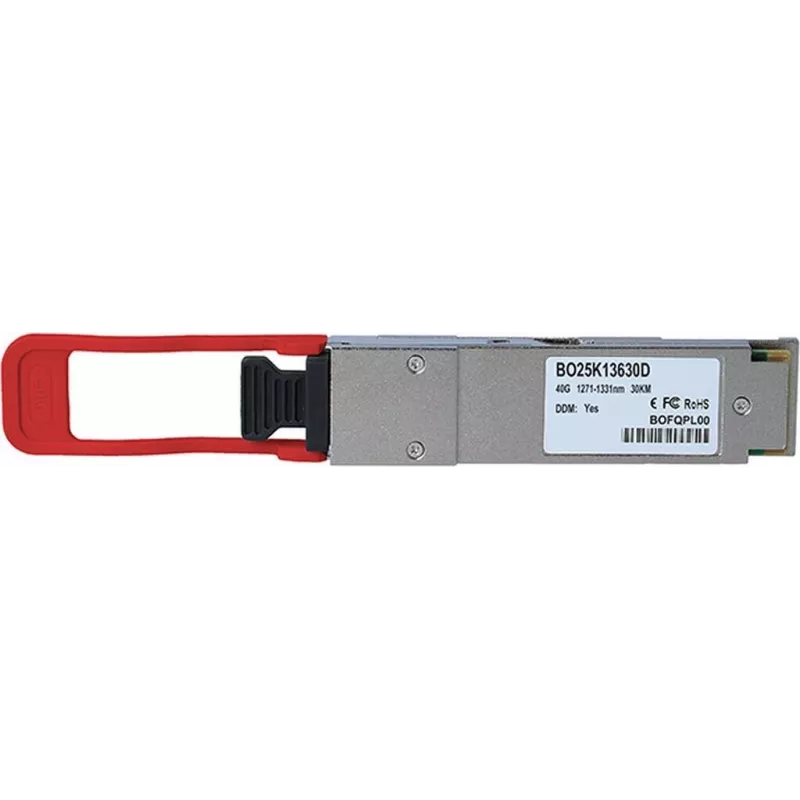

Netzwerk-QSFP-Transceiver BlueOptics BO25K13630D 40GBASE-ER4L 40 Gbit/s 30 km

Der BlueOptics BO25K13630D ist ein optischer QSFP-Transceiver des Formfaktors 40GBASE-ER4L, der für Singlemode-Faser-Links mit großer Reichweite entwickelt wurde. Das Modul bietet eine aggregierte Bandbreite von 40 Gbit/s über 4 × 10G-Lanes und ist mit Standard-QSFP-Ports kompatibel. Es ist für den Einsatz in Rechenzentren, Metro-Ringen und Carrier-Netzen vorgesehen, unterstützt digitale Diagnose und Interoperabilität mit konformen Netzwerkgeräten und ermöglicht eine optische Reichweite von bis zu 30 km über Singlemode-Faser.

Vorteile

Der Transceiver bietet einen hochdichten 4×10G-Lane-Betrieb in einem kompakten QSFP-Package und ermöglicht so eine effiziente Nutzung des Port-Speicherplatzes und eine vereinfachte Verkabelung im Vergleich zu mehreren separaten SFP+-Modulen. Die Unterstützung der digitalen Diagnose ermöglicht die Echtzeitüberwachung optischer Parameter wie Sende-/Empfangsleistung und Temperatur. Die Einhaltung der optischen 40GBASE-ER4L-Spezifikationen gewährleistet vorhersagbare Leistung für Singlemode-Links mit großer Reichweite von bis zu 30 km.

Geeignet für

• Uplinks mit großer Reichweite in Rechenzentren und Campus-Netzen
• Metro-Ethernet- und Aggregations-Links
• Backbone-Verbindungen von Carrier- und Diensteanbietern
• Hochdichte QSFP-Ports von Switches und Routern

Wichtige Spezifikationen

• Formfaktor: QSFP (Quad Small Form-factor Pluggable)
• Datenrate: 40 Gbit/s aggregiert über 4 × 10G-Lanes
• Optischer Standard: 40GBASE-ER4L
• Fasertyp: Singlemode-Faser (SMF)
• Maximale Reichweite: bis zu 30 km über Singlemode-Faser
• Überwachung: digitale Diagnoseüberwachung (DOM)
• Wellenlänge/Multiplexing: vier 10G-Lanes (typischer ER4L-Wellenlängenplan)
• Anwendung: Links mit großer Reichweite für Rechenzentren, Metro- und Carrier-Netze

Verwendung

Installieren Sie das Modul in einen kompatiblen QSFP-Port eines Switches oder Routers, während das Host-Gerät gemäß den Richtlinien des Geräteherstellers mit Strom versorgt wird. Schließen Sie Singlemode-Faser-Patchkabel mit geeigneten LC/LC- oder MTP/MPO-Adaptern an, wie es der Transceiver und das Netzwerkdesign erfordern. Lassen Sie den Host die Link-Aushandlung abschließen und überprüfen Sie die digitale Diagnose, um die optischen Leistungspegel und die Temperatur zu kontrollieren. Befolgen Sie das Handbuch Ihres Netzwerkgeräts für die Schnittstellenkonfiguration und die Geschwindigkeits-/Codierungseinstellungen, um den 40G-Betrieb zu aktivieren.

Empfehlungen

Verwenden Sie hochwertige Singlemode-Fasern und ordnungsgemäß bewertete Patchkabel, um die angegebene Reichweite von 30 km zu erreichen. Überprüfen Sie die Interoperabilität mit dem Switch- oder Router-Hersteller und stellen Sie sicher, dass der Host 40GBASE-ER4L-QSFP-Module unterstützt. Überwachen Sie regelmäßig die DOM-Parameter, um eine Signalverschlechterung zu erkennen, und planen Sie Wartungsarbeiten ein, wenn sich die optische Leistung oder andere Diagnosewerte außerhalb der erwarteten Bereiche bewegen.
