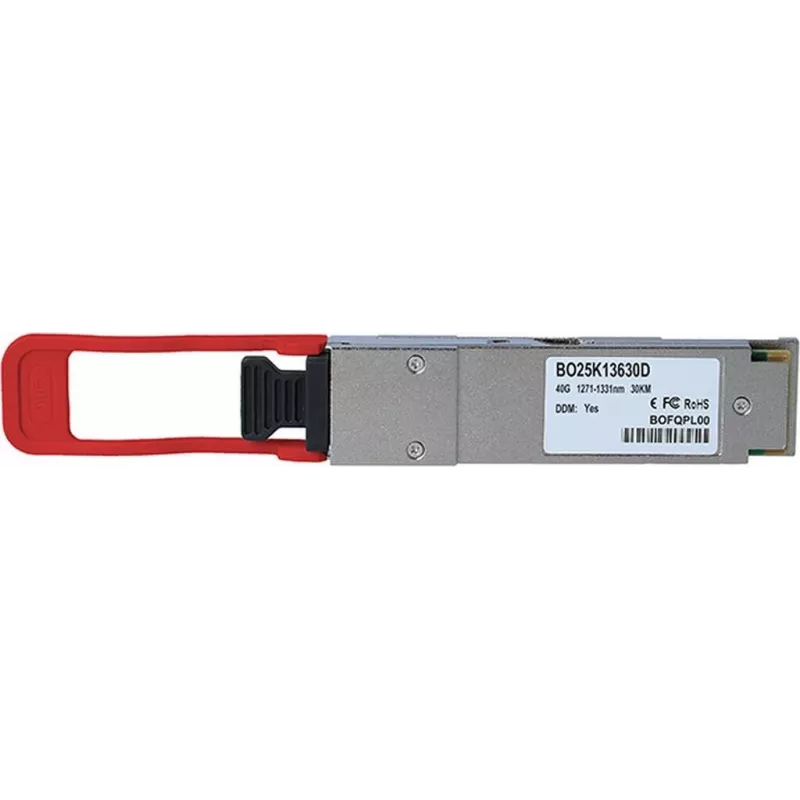

Netzwerk-QSFP-Transceiver BlueOptics BO25K13630D 40GBASE-ER4L 30 km

Der BlueOptics BO25K13630D ist ein optischer Single-Module-QSFP-Transceiver mit 40GBASE-ER4L-Leistung für Single-Mode-Glasfaserverbindungen mit großer Reichweite bis zu 30 km. Dieses QSFP-Modul wurde für Hochgeschwindigkeits-Ethernet- und Rechenzentrumsverbindungen entwickelt und bietet vier optische Kanäle, die zu einer Konnektivität von 40 Gbit/s gebündelt werden, geeignet für Backbone-Verbindungen, Metronetze und Geräte, die optische 40G-Uplinks benötigen. Das Modul ist mit standardmäßigen QSFP-Formfaktor-Schnittstellen kompatibel und unterstützt serielle Management- und Überwachungsfunktionen, die für den Netzwerkbetrieb nützlich sind.

Vorteile

Der BlueOptics BO25K13630D bietet Übertragung über große Entfernungen über Single-Mode-Glasfaser mit einem kompakten QSFP-Formfaktor und ermöglicht so eine Dichte von 40 Gbit/s in Switch- und Router-Ports bei minimalem Platzbedarf im Rack. Er ist auf stabile Leistung über große Entfernungen ausgelegt und reduziert die Notwendigkeit von Zwischenregeneration in Metro- und Campus-Backbones. Integrierte Überwachungsfunktionen ermöglichen Statusprüfungen der optischen Leistung und Temperatur und unterstützen so einen vorhersehbaren Betrieb und eine einfachere Fehlerbehebung.

Geeignet für

• Rechenzentrumsverbindungen und optische Uplinks zwischen Aggregations-Switches
• Backbone- und Campus-Netzwerkverbindungen, die 40 Gbit/s über Single-Mode-Glasfaser erfordern
• Metro- und regionale Netzwerksegmente mit Spannweiten bis zu 30 km
• Geräte, die optische QSFP-Module mit 40G-Formfaktor benötigen

Wichtige Spezifikationen

• Topologie: Optischer QSFP-Vierkanal-Transceiver mit gebündelten 40 Gbit/s
• Standard: 40GBASE-ER4L
• Reichweite: bis zu 30 km über Single-Mode-Glasfaser
• Fasertyp: Single-Mode
• Wellenlänge: Vierkanal (DWDM/CWDM-kompatible Hüllkurve für Betrieb über große Entfernungen)
• Anschluss: QSFP-konforme optische Schnittstelle
• Überwachung: Digitale Diagnoseüberwachung (optische Leistung, Temperatur, Versorgungsspannung)
• Formfaktor: QSFP (Quad Small Form-Factor Pluggable)

Verwendung

Setzen Sie den QSFP-Transceiver in einen kompatiblen QSFP-Steckplatz Ihres Switches, Routers oder optischen Geräts ein, während der Host-Port ausgeschaltet ist, sofern vom Gerätehersteller empfohlen. Verbinden Sie Single-Mode-Glasfaser-Patchkabel mit der optischen Schnittstelle und beachten Sie dabei die korrekte Polarität und die passenden Steckertypen für Ihre Verkabelungsanlage. Stellen Sie sicher, dass das Host-Gerät das Modul erkennt und dass die Verbindungsparameter wie Geschwindigkeit und Lane-Aggregation für den 40GBASE-ER4L-Betrieb konfiguriert sind. Verwenden Sie die digitalen Überwachungsfunktionen des Transceivers über die Host-Management-Schnittstelle, um die optischen Leistungspegel und die Temperatur nach der Installation zu überprüfen.

Empfehlungen

Verwenden Sie hochwertige Single-Mode-Glasfaser und stellen Sie die durchgängige Sauberkeit der Steckverbinder sicher, um das Verbindungsbudget einzuhalten; überprüfen Sie die Kompatibilität mit der vom Hersteller Ihres Switches oder Routers unterstützten Transceiver-Liste und befolgen Sie deren Verfahren für Hot-Swap und ESD-Handhabung, um Schäden zu vermeiden. Überprüfen Sie bei Strecken nahe der 30-km-Grenze das optische Leistungsbudget und den Spielraum unter Berücksichtigung von Stecker- und Spleißverlusten.
