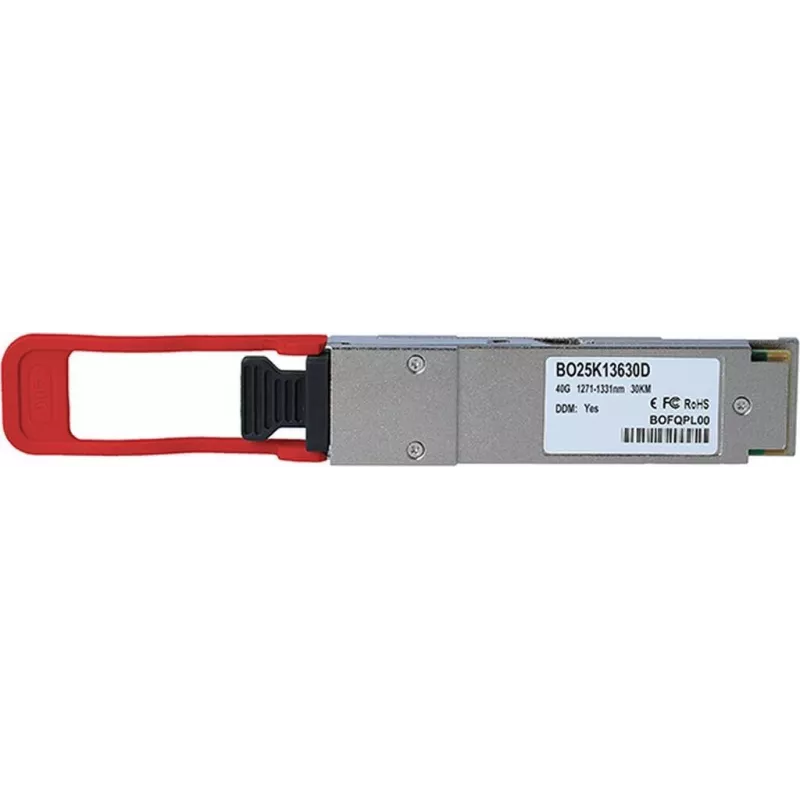

Netzwerk-QSFP-Transceiver BlueOptics BO25K13630D 40GBASE-ER4L 30 km

Der BlueOptics BO25K13630D ist ein QSFP-Netzwerk-Transceiver, der 40GBASE-ER4L-Verbindungen über Singlemode-Faser für Entfernungen bis zu 30 km realisiert. Das Modul bietet optische 40-Gbps-Konnektivität mit Quad-Lambda-Architektur in einem hot-plug-fähigen QSFP-Formfaktor, geeignet für Hochgeschwindigkeitsverbindungen in Rechenzentren, Aggregationsebenen und städtische Glasfaserstrecken. Es verwendet Optiken für große Reichweiten, die darauf ausgelegt sind, die Signalintegrität über längere Singlemode-Faserstrecken aufrechtzuerhalten und gleichzeitig mit standardmäßigen 40G-Ethernet-Geräten von Switches, Routern und optischen Multiplexern kompatibel zu bleiben.

Vorteile

Der Transceiver unterstützt 40G-Übertragung über große Reichweiten auf Singlemode-Faser bis zu 30 km und ermöglicht so erweiterte Verbindungsdistanzen ohne zwischengeschaltete Regeneration. Sein hot-plug-fähiger QSFP-Formfaktor vereinfacht Installation und Austausch in aktiven Racks. Die Quad-Lambda-Architektur stellt vier parallele 10-Gbps-Lanes bereit, die zu 40 Gbps aggregiert werden, was die Kompatibilität mit bestehenden 10G-Glasfaserinfrastrukturen unterstützt und Migrationspfade vereinfacht. Das Modul ist auf stabile optische Leistung und Interoperabilität mit standardmäßigen 40G-Ethernet-Ports ausgelegt.

Wichtige Spezifikationen

• Formfaktor: QSFP (hot-plug-fähig)
• Standard: 40GBASE-ER4L
• Fasertyp: Singlemode-Faser (SMF)
• Maximale Reichweite: bis zu 30 km über SMF
• Datenrate: aggregiert 40 Gbps (4 × 10 Gbps Lanes)
• Wellenlänge: optische Quad-Lambda-Architektur

Verwendung

Stecken Sie den QSFP-Transceiver in einen kompatiblen QSFP-Port des Switches, Routers oder optischen Geräts, während das Host-System gemäß den Hot-Plug-Richtlinien des Geräteherstellers mit Strom versorgt wird. Verbinden Sie Singlemode-Faser-Patchkabel mit geeigneten Steckern und stellen Sie die korrekte Polarität sicher. Überprüfen Sie den Verbindungsstatus und die Signalparameter über die Verwaltungsschnittstelle des Host-Geräts; lassen Sie eine kurze Stabilisierungszeit zu, damit die optische Verbindung die nominalen Parameter erreicht. Konsultieren Sie bei Bedarf die Dokumentation des Switches oder Routers für SFP/QSFP-Port-Konfigurationen und Lane-Mapping für den 40GBASE-ER4L-Betrieb.

Empfehlungen

Verwenden Sie Singlemode-Faser, die für Langstreckenübertragung ausgelegt ist, und halten Sie die Stecker sauber, um die Einfügedämpfung zu minimieren. Überprüfen Sie die Faserdämpfung und das End-to-End-Dämpfungsbudget für 30-km-Verbindungen und wählen Sie eine geeignete Faserverlegung, um übermäßige Biegungen zu vermeiden. Stellen Sie die Firmware- und Transceiver-Kompatibilität mit dem Host-Gerät sicher und beachten Sie die ESD-Vorsichtsmaßnahmen beim Umgang mit dem Modul.
