Netzwerk-Extender MetzConnect 130863-01-E für Cat6-/Cat6a-/Cat7-Kabel, 0,5 A Eingangsstrom

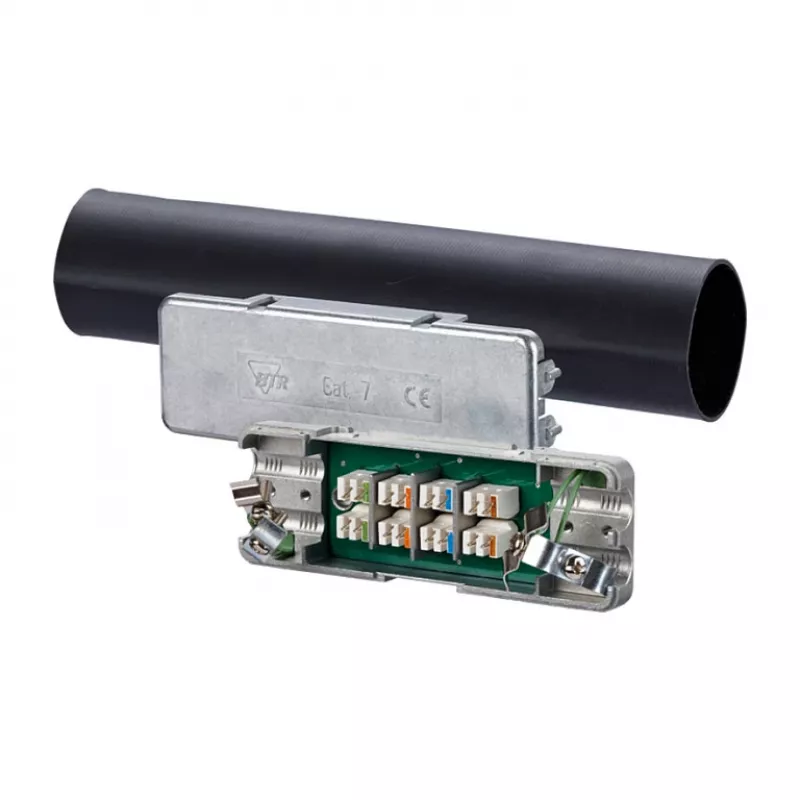

Der Netzwerk-Extender MetzConnect 130863-01-E dient zum Verbinden oder Verlängern von Twisted-Pair-Ethernet-Verkabelungen bis Cat.7A. Er nimmt Datenleitungen mit massiven Leitern von AWG 26/1 bis 22/1 auf und unterstützt die Kabeleinführung von einer oder beiden Seiten, wodurch Reparaturen, Streckenverlängerungen und Kabelaufteilungen in industriellen und kommerziellen Netzwerkinstallationen ermöglicht werden. Das Gerät verfügt über ein vollständig geschirmtes Metallgehäuse und bietet durch einen speziellen Schrumpfschlauch IP67-Schutz, um die Signalintegrität und den Umgebungsschutz bei Bedarf zu gewährleisten.

Vorteile

Der Extender unterstützt die Kabelklassen Cat6, Cat6a und Cat7 und ist mit Cat.6-Steckverbindern kompatibel, sodass bei Verwendung der angegebenen Kombinationen die Klasse E nach ISO/IEC 11801 Ed.2.2:2011-06 erfüllt wird. Sein vollständig geschirmtes Metallgehäuse sorgt zusammen mit einer unverlierbaren 360°-Schirmverbindung und Zugentlastung für eine zuverlässige elektromagnetische und mechanische Verbindung. Der IP67-Schutz stellt sicher, dass die Verbindung staubdicht und gegen zeitweiliges Untertauchen geschützt ist, wenn der Schrumpfschlauch verwendet wird. Das Gerät nimmt einen Eingangsstrom von 0,5 A auf und ermöglicht Kabel-Sharing – das Aufteilen eines einzelnen 8-adrigen Kabels in zwei 4-adrige Leitungen – was bestimmte Installationsanforderungen vereinfachen kann.

Geeignet für

• Verlängern oder Reparieren von Cat6-, Cat6a- und Cat7-Ethernet-Verbindungen
• Verbindungen im Freien oder in rauen Umgebungen, bei denen IP67-Schutz erforderlich ist
• Industrielle oder kommerzielle Ethernet-Strecken mit geschirmter Verkabelung
• Situationen, die Kabel-Sharing erfordern (Aufteilen eines 8-adrigen Kabels in zwei 4-adrige Kabel)
• Installationen mit massiven Leitern von AWG 26/1 bis 22/1

Wann es möglicherweise nicht geeignet ist

Dieser Extender ist für Twisted-Pair-Kabel mit massiven Leitern innerhalb des angegebenen AWG-Bereichs und für den Einsatz mit den Kabelklassen Cat.6/6a/7 vorgesehen; er ist möglicherweise nicht geeignet für Installationen mit Patchkabeln aus Litzenleitung oder mit Leiterquerschnitten außerhalb AWG 26/1–22/1. Wenn ein permanenter, werksseitig abgedichteter Inline-Steckverbinder oder eine andere Schutzart erforderlich ist, sollten Sie alternative Produkte in Betracht ziehen, die speziell für diese Anforderungen entwickelt wurden.

Wichtige Spezifikationen

• Kompatibilität mit Kabelkategorien: Cat6, Cat6a, Cat7 (geeignet mit Cat7A)
• Leitertyp: Massivdraht, AWG 26/1 bis AWG 22/1
• Kabeleinführung: einseitige oder zweiseitige Einführung
• Schirmung: vollständig geschirmtes Metallgehäuse mit unverlierbarer 360°-Schirmverbindung
• Schutzart: IP67 bei Verwendung des Schrumpfschlauchs
• Unterstützt Kabel-Sharing: ein 8-adriges Kabel auf zwei 4-adrige Aufteilungen (erfordert Kabelbinder)
• Normkonformität: Klasse E nach ISO/IEC 11801 Ed.2.2:2011-06 in Kombination mit kompatiblen Kabeln und Steckverbindern
• Eingangsstrom: 0,5 A

Anwendung

Bereiten Sie die Cat6/6a/7-Massivleiter vor, indem Sie den Kabelmantel entfernen und die einzelnen Adern gemäß der erforderlichen Paarung anordnen. Führen Sie die vorbereiteten Massivdrähte in die Kontakte des Extenders ein und achten Sie auf die korrekte Paarausrichtung. Bringen Sie die mitgelieferten oder empfohlenen Kabelbinder für Kabel-Sharing-Konfigurationen an, wenn Sie ein 8-adriges Kabel in zwei 4-adrige Ausgänge aufteilen. Befestigen Sie die Schirmung an der unverlierbaren 360°-Verbindung und betätigen Sie die Zugentlastung. Schieben Sie den speziellen Schrumpfschlauch über die zusammengebaute Verbindung und wenden Sie gemäß Anleitung Hitze an, um die IP67-Abdichtung zu erreichen. Überprüfen Sie nach der Installation die Durchgängigkeit und die Signalqualität.

Was vor dem Kauf zu beachten ist

• Erforderlicher Kabeltyp: Cat6-, Cat6a- oder Cat7-Massivleiterkabel innerhalb AWG 26/1–22/1 verwenden
• Ob Sie die Kabel-Sharing-Funktionalität benötigen und den Platz zum Anbringen von Kabelbindern haben
• Umgebungsschutzanforderungen – IP67-Schutz hängt von der korrekten Anwendung des Schrumpfschlauchs ab
• Kompatibilität mit vorhandenen Steckverbindern und Konformitätsanforderungen für Installationen der Klasse E
• Maximaler Eingangsstrombedarf von 0,5 A

Empfehlungen

Für zuverlässige Leistung verwenden Sie qualitativ hochwertige geschirmte Massivleiterkabel, stellen Sie sicher, dass die Schirmverbindung mit dem unverlierbaren 360°-Kontakt durchgängig ist, und befolgen Sie die ordnungsgemäßen Heizverfahren für den Schrumpfschlauch, um die IP67-Einstufung zu erreichen. Testen Sie die Verbindung nach der Installation, um die Signalintegrität und die Einhaltung Ihrer Netzwerkklassen-Anforderungen zu bestätigen.
