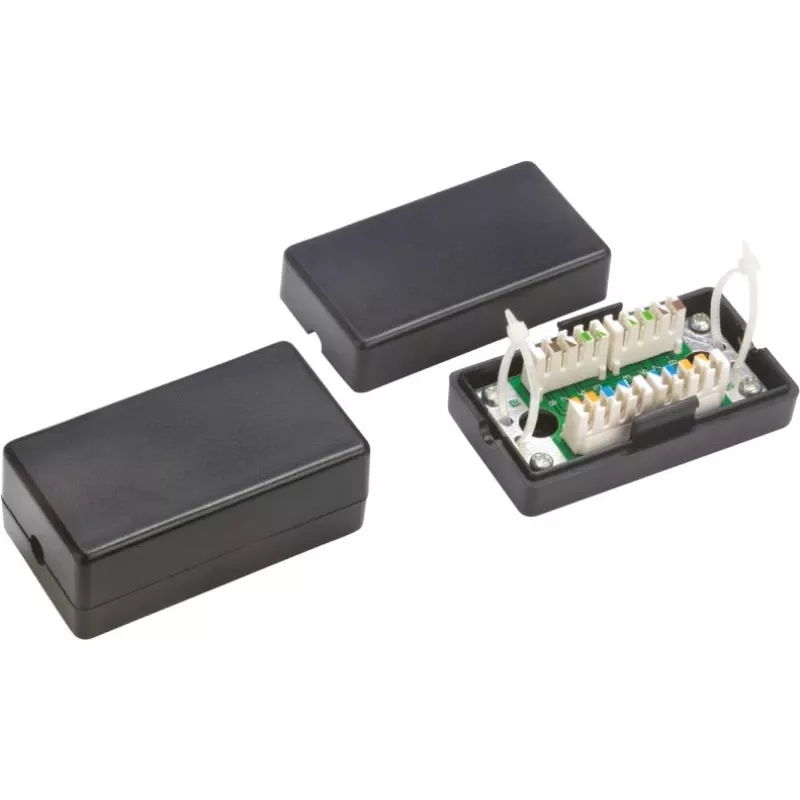

Netzwerk-Anschlussdose A-LAN WTM06 für Cat5e-Kabel, AWG 22–26, schwarz

Die Alantec WTM06 Cat5e Netzwerk-Anschlussdose dient zur Verlängerung ungeschirmter Installationskabel und zur Wiederherstellung beschädigter Kabelstrecken. Sie entspricht dem Cat5e-Standard und verwendet LSA-IDC-Klemmen, um zuverlässige Verbindungen für vier- oder achtadrige Installationskabel im Bereich AWG 26–22 bereitzustellen. Das Gehäuse ist in Schwarz gehalten für ein dezentes Erscheinungsbild und eignet sich für die Heim- und Kleinbürovernetzung.

Vorteile

Die Anschlussdose nutzt LSA-IDC-Klemmtechnik, die ein schnelles und werkzeuggestütztes Anschließen der Leiter ohne Löten ermöglicht. Sie ist kompatibel mit handelsüblichen vier- und achtadrigen ungeschirmten Installationskabeln im AWG-26–22-Bereich und erlaubt eine unkomplizierte Verlängerung oder Reparatur von Netzwerkstrecken unter Beibehaltung der Cat5e-Übertragungseigenschaften.

Geeignet für

• Verlängerung ungeschirmter Cat5e-Installationskabel
• Wiederanschluss oder Reparatur beschädigter Netzwerkkabel
• Ethernet-Verkabelung in Heim- und Kleinbüroumgebungen

Wichtige Spezifikationen

• Standard: Cat5e
• Anschlussart: LSA-IDC
• Kompatible Kabeladern: 4 oder 8
• Kompatibler Kabelquerschnitt: AWG 26–22
• Farbe: Schwarz
• Marke / MPN: A-LAN / WTM06
• EAN: 5901738552272

Anwendung

Öffnen Sie die Anschlussdose, führen Sie die abisolierten Kabelenden in die entsprechenden LSA-IDC-Schlitze ein und drücken Sie den IDC-Kontakt, um jeden Leiter anzuschließen. Stellen Sie sicher, dass die Kabeladern gemäß dem beabsichtigten Verdrahtungsschema korrekt auf die Kontakte ausgerichtet sind. Verschließen Sie das Gehäuse, um die Verbindung zu sichern, und montieren Sie die Dose je nach Bedarf in der Kabelstrecke.

Empfehlungen

Nur mit ungeschirmten Twisted-Pair-Installationskabeln (UTP) verwenden und nach der Montage die Kabeldurchgängigkeit und Paarverdrahtung überprüfen. Nicht mit geschirmten Kabeln oder Kabeln außerhalb des AWG-26–22-Bereichs verwenden.
