Netzteil/Wechselrichter MEAN WELL UHP-200R-12, 200 W, 12 V Ausgang, 90–264 V Eingang, RoHS

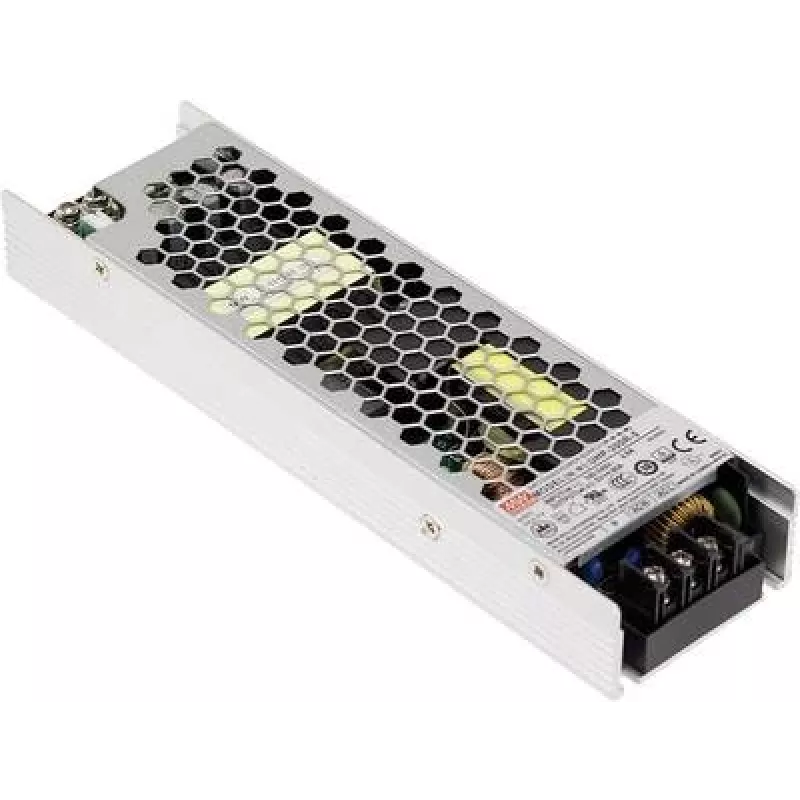

MEAN WELL UHP-200R-12 ist ein flaches, geschlossenes AC/DC-Netzteil mit aktiver PFC, das eine einzelne 12-VDC-Ausgangsspannung mit bis zu 16,7 A (200 W) liefert. Das Gerät akzeptiert einen weiten Eingangsspannungsbereich von 90–264 VAC und ist für kompakte Installationen konzipiert, bei denen eine zuverlässige, RoHS-konforme Gleichstromquelle benötigt wird. Die Abmessungen betragen 55 × 194 × 26 mm und es wird in Verpackungen zu 24 Stück geliefert.

Vorteile

Das UHP-200R-12 bietet eine geringe Stellfläche und ein flaches, geschlossenes Gehäuse für beengte Einbausituationen, aktive Leistungsfaktorkorrektur für verbesserte Netzkompatibilität und ein dediziertes DC-OK-Signal zur Systemüberwachung. Der weite Eingangsbereich ermöglicht den Betrieb mit weltweiten Wechselstromnetzen, und die RoHS-Konformität unterstützt umweltregulierte Anwendungen.

Geeignet für

• Industrielle Schaltschränke und Automatisierungsgeräte
• Kommerzielle elektronische Geräte, die eine stabile 12 V DC benötigen
• Netzwerk- und Kommunikationsgeräte mit Fernüberwachung
• Eingebettete Systeme und Kassenterminals

Technische Daten

• Ausgangsspannung: 12 VDC
• Ausgangsstrom: 16,7 A (maximal)
• Ausgangsleistung: 200 W
• Eingangsspannung: 90–264 VAC
• Bauform: flaches, geschlossenes Netzteil
• Schutz/Funktion: Aktive PFC, DC-OK-Signal
• Abmessungen: 55 × 194 × 26 mm
• Konformität: RoHS

Verwendung

Installieren Sie das UHP-200R-12 in einem geeigneten elektrischen Gehäuse mit ausreichender Belüftung und sicherer Befestigung. Schließen Sie den Wechselstromeingang an ein korrekt bemessenes Netz (90–264 VAC) unter Verwendung geeigneter Leitungen und Schutzvorrichtungen an. Verbinden Sie den 12-VDC-Ausgang mit Ihrer Last und achten Sie auf die richtige Polarität. Stellen Sie sicher, dass die Gesamtlast 16,7 A nicht überschreitet. Verwenden Sie das DC-OK-Signal je nach Systemanforderungen für Fernüberwachung oder Verriegelungsfunktionen.

Empfehlungen

Sorgen Sie für eine Montage des Netzteils, die Luftzirkulation ermöglicht, und halten Sie es von Wärmequellen fern. Überprüfen Sie die Eingangssicherung und Erdung gemäß den örtlichen Normen. Für langfristige Zuverlässigkeit vermeiden Sie eine dauerhafte Belastung mit dem maximalen Nennstrom und befolgen Sie die Installations- und Sicherheitsanweisungen des Herstellers.
