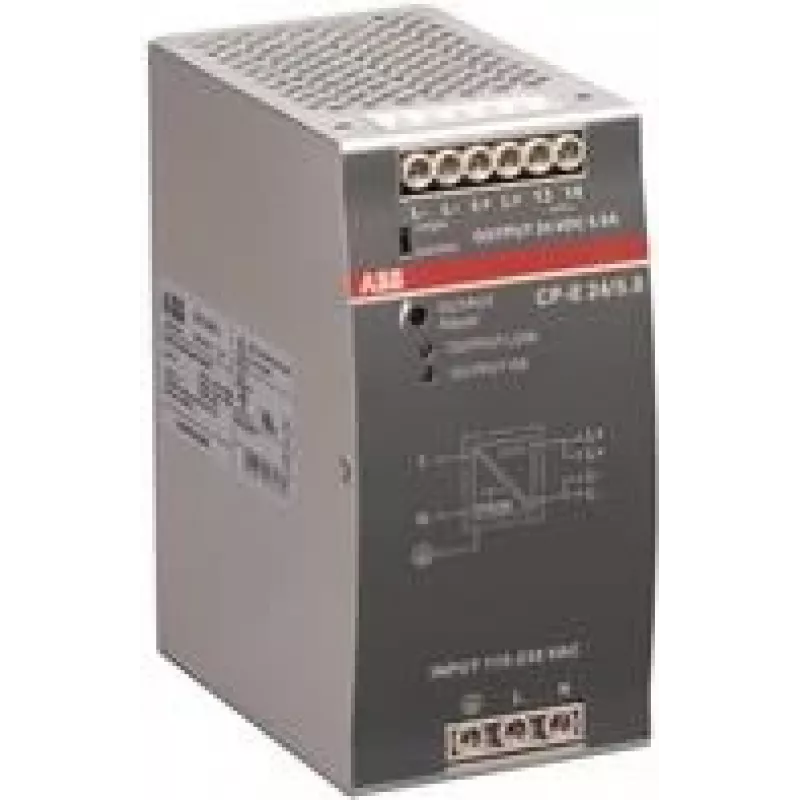

Netzteil/Wechselrichter ABB CP-E 24/5.0 Indoor 120 W 115/230 V

Der CP-E 24/5.0 ist ein primär getaktetes Indoor-Netzteil aus der CP-E-Serie von ABB. Es liefert eine Nennausgangsleistung von 120 W und einen Nennausgang von 24 V DC bei 5 A. Das Gerät akzeptiert einen weiten Eingangsspannungsbereich (90–132 V AC, 180–264 V AC und 210–375 V DC) mit Nenneingangsspannungen von 115 oder 230 V AC (automatische Auswahl). Die Ausgangsspannung ist zwischen 22,5 und 28,5 V DC einstellbar und das Netzteil bietet eine U/I-Ausgangskennlinie; bis zu drei Geräte können parallel geschaltet werden, um die Kapazität zu erhöhen. Ein separates Redundanzmodul ist als Zubehör erhältlich.

Vorteile

Der CP-E 24/5.0 bietet ein kompaktes Indoor-Design mit Weitbereichseingang und wählbarem Nenneingang (115/230 V AC), einstellbarer Ausgangsspannung und U/I-Kennlinie für eine stabile Stromversorgung. Der Parallelbetrieb von bis zu drei Geräten ermöglicht eine einfache Kapazitätserweiterung, und die Verfügbarkeit einer dedizierten Redundanzeinheit unterstützt eine erhöhte Systemzuverlässigkeit. Die Einhaltung von CE und RoHS gewährleistet die Konformität mit den entsprechenden Sicherheits- und Umweltstandards.

Geeignet für

• Industrielle Schaltschränke und Automatisierungsgeräte
• Instrumentierungs- und Überwachungssysteme
• Telekommunikations- und Netzwerkgeräte, die 24 V DC benötigen
• Anwendungen, die parallele Redundanz oder erhöhte Leistungskapazität erfordern

Technische Daten

• Marke: ABB
• Modell: CP-E 24/5.0 (MPN: 1SVR427034R0000, EAN: 4016779669689)
• Ausgang: 24 V DC Nennwert, einstellbar 22,5–28,5 V DC
• Nennausgangsstrom: 5 A
• Nennausgangsleistung: 120 W
• Eingangsspannung: Weitbereich 90–132 V AC, 180–264 V AC, 210–375 V DC (Nennwert 115/230 V AC automatische Auswahl)
• Frequenzbereich: 47–63 Hz
• Montage: Innenanwendung (DIN-Schienen-kompatibel, typisch für CP-E-Serie)
• Standards: CE, RoHS

Verwendung

Installieren Sie den CP-E 24/5.0 in einem geeigneten Schaltschrank oder Gehäuse unter Beachtung der örtlichen Verdrahtungsvorschriften. Schließen Sie den AC- oder DC-Eingang entsprechend der Nennversorgung an und stellen Sie eine korrekte Erdung sicher. Stellen Sie die Ausgangsspannung bei Bedarf innerhalb des Einstellbereichs von 22,5–28,5 V DC ein. Für einen höheren Gesamtausgangsstrom schalten Sie bis zu drei Geräte gemäß den ABB-Anweisungen parallel und verwenden Sie die optionale Redundanzeinheit, wenn eine Failover-Fähigkeit erforderlich ist. Überprüfen Sie die Anschlüsse und führen Sie Funktionsprüfungen durch, bevor Sie die versorgten Geräte in Betrieb nehmen.

Empfehlungen

Verwenden Sie das Gerät in gut belüfteten Innenräumen und halten Sie die angegebenen Eingangs- und Ausgangsbereiche ein. Befolgen Sie das Installationshandbuch von ABB für die Parallelschaltung und die Installation des Redundanzmoduls. Überprüfen Sie regelmäßig die Anschlüsse und stellen Sie sicher, dass das Gerät gemäß den Herstellerangaben auf einer geeigneten DIN-Schiene oder Montagefläche installiert ist.
