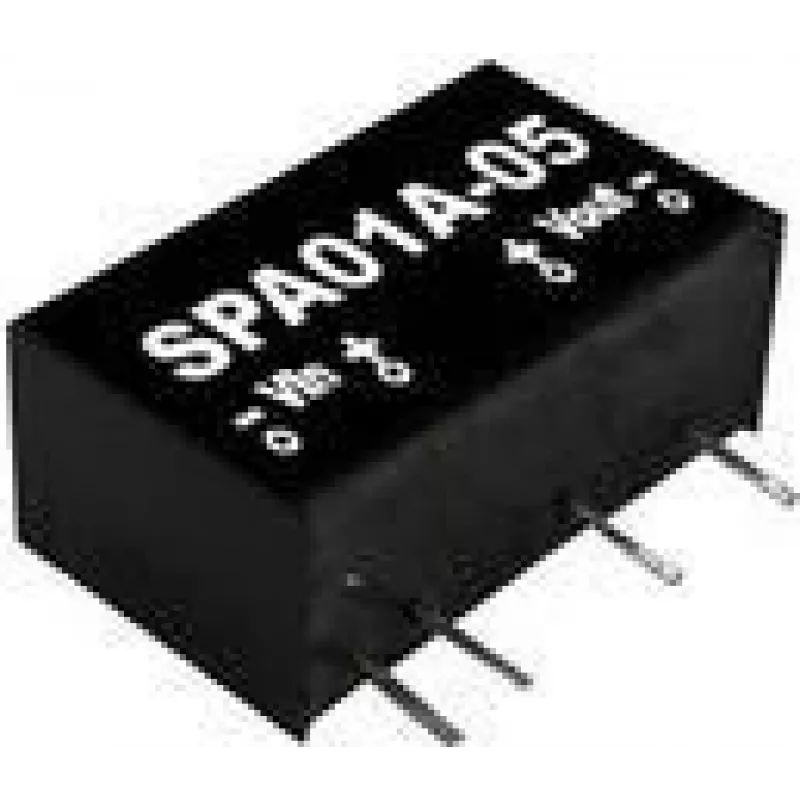

Netzteil/Wandler Mean Well SPA01A-05, Ausgang 5 V DC, 0,2 A, 1 W, RoHS

Mean Well SPA01A-05 ist ein kompakter DC-DC-geregelter Einzelausgangswandler, der 5 V DC bei 0,2 A (1 W) in einem SIP-Gehäuse liefert. Das Modul bietet eine Eingangs-Ausgangs-Isolierung von 1500 VDC und ist RoHS-konform, wodurch es sich für stromsparende eingebettete Elektronik, Signalgeräte und kleine Sensoren eignet, bei denen Platz und elektrische Isolierung erforderlich sind.

Vorteile

Der SPA01A-05 bietet einen geregelten 5-V-Ausgang mit bis zu 0,2 A, einer integrierten 1500-VDC-Isolierung zwischen Eingang und Ausgang, einem sehr kleinen und leichten SIP-Formfaktor (ca. 3 g) und der Einhaltung der RoHS-Normen. Sein geregelter Ausgang und die Isolierung vereinfachen die Integration in Schaltungen, die eine stabile Niederspannungsversorgung und einen Schutz zwischen verschiedenen Spannungsbereichen benötigen.

Geeignet für

• Eingebettete Elektronik und Mikrocontroller-Module
• Signalaufbereitungs- und Kommunikationsmodule
• Kleine Sensoren und Messgeräte
• Platzbeschränkte Anwendungen, die eine elektrische Isolierung erfordern

Technische Daten

• Ausgangsspannung: 5 V DC
• Ausgangsstrom: 0,2 A (200 mA)
• Ausgangsleistung: 1 W
• Isolierung: 1500 VDC Eingang-Ausgang
• GehäVerwendung: SIP
• Konformität: RoHS
• Gewicht: ca. 3 g
• Hersteller: Mean Well, Modell SPA01A-05 (EAN 4021087033565)

Verwendung

Installieren Sie den SPA01A-05 auf einer Leiterplatte mit den SIP-Pins gemäß dem empfohlenen Footprint des Herstellers und beachten Sie die Polarität beim Anschließen von Eingang und Ausgang. Stellen Sie die Eingangsspannung innerhalb des spezifizierten Bereichs des Wandlers bereit (beziehen Sie sich auf das offizielle Datenblatt für Eingangsgrenzwerte) und führen Sie Masse und Signale so, dass die Nennisolierung eingehalten wird. Verwenden Sie eine geeignete Entkopplung und stellen Sie sicher, dass die Ausgangslast des Moduls 0,2 A nicht überschreitet, um Überhitzung oder Regelverlust zu vermeiden.

Empfehlungen

Der Wandler ist für Anwendungen mit geringer Leistung vorgesehen; konsultieren Sie das Mean Well-Datenblatt für den detaillierten Eingangsspannungsbereich, thermische Überlegungen und das empfohlene PCB-Layout. Wählen Sie für Anwendungen, die einen höheren Strom oder eine höhere Leistung erfordern, ein Modul mit entsprechenden Nennwerten. Halten Sie die Kriech- und Luftstrecken auf der Leiterplatte ein, um die 1500 VDC-Isolierung zu erhalten.
