Netzteil/Wandler Mean Well RSDW20G-03 — 20 W, Eingang 18–75 V, Ausgang 3 V, RoHS

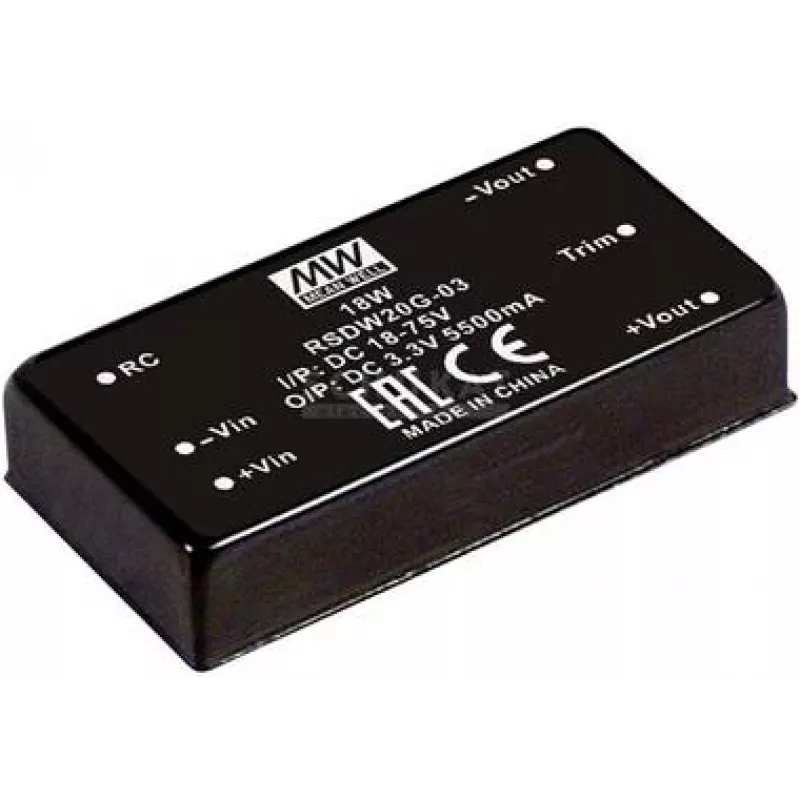

Mean Well RSDW20G-03 ist ein kompakter DC-DC-Einzelausgangswandler für Bahnanwendungen, konzipiert für eingebettete und industrielle Anwendungen. Er nimmt einen weiten Eingangsspannungsbereich von 18–75 VDC auf und liefert einen geregelten 3,3-VDC-Ausgang mit bis zu 5,5 A. Das Modul verfügt über eine 1,5-kVDC-Eingangs-Ausgangs-Trennung, ein DIP-Durchsteckgehäuse für die Leiterplattenmontage und eine Remote-Ein/Aus-Steuerung. Das Gerät ist RoHS-konform und für Projekte vorgesehen, die einen kleinen, leichten 20-W-DC-Leistungswandler erfordern.

Vorteile

Der Wandler liefert einen stabilen 3,3-V-Ausgang mit bis zu 5,5 A Strom in einem kompakten, 50,8 mm tiefen und 35 g leichten Gehäuse und ermöglicht dadurch platz- und gewichtsbeschränkte Designs. Der weite Eingangsspannungsbereich von 18–75 VDC ermöglicht die Kompatibilität mit verschiedenen Gleichstromquellen, die in Bahn- und Industrieumgebungen eingesetzt werden. Die 1,5-kVDC-Trennung verbessert die Sicherheit zwischen Eingangs- und Ausgangskreisen, und der DIP-Durchsteckformfaktor vereinfacht die Leiterplattenmontage und mechanische Befestigung. Der Remote-Ein/Aus bietet zusätzliche Steuerungsflexibilität für die Systemintegration.

Geeignet für (Aufgaben / Anwendungsfälle)

• Eingebettete Bahnelektronik und Bordstromversorgungen
• Industrielle Steuerungssysteme und Automatisierungsmodule
• Batteriebetriebene Systeme und Weitbereichs-Gleichstrombusse
• Leiterplattenmontierte Stromschienen in kompakten Baugruppen

Technische Daten

• Marke: Mean Well (RSDW20G-03)
• Ausgang: 3,3 VDC, bis zu 5,5 A (20 W)
• Eingangsspannungsbereich: 18–75 VDC
• Trennung: 1,5 kVDC Eingang zu Ausgang
• GehäVerwendung: DIP-Durchsteck
• Tiefe: 50,8 mm; Gewicht: 35 g
• Steuerung: Remote-Ein/Aus
• Konformität: RoHS

Verwendung

Montieren Sie das DIP-Durchsteckmodul sicher auf der Leiterplatte gemäß dem Anschlussbild und dem empfohlenen Footprint des Herstellers. Legen Sie eine DC-Eingangsspannung innerhalb von 18–75 VDC an die Eingangsklemmen an und schließen Sie die Last an den 3,3-V-Ausgang an. Verwenden Sie den Remote-Ein/Aus-Pin, um den Ausgang gemäß der Logikpegelspezifikation des Produkts zu aktivieren oder zu deaktivieren. Achten Sie auf ein ordnungsgemäßes Wärmemanagement und ausreichende Abstände um das Modul, um einen zuverlässigen Betrieb bei Nennlast zu gewährleisten.

Empfehlungen

Betreiben Sie den Wandler für eine zuverlässige Leistung innerhalb des spezifizierten Eingangsbereichs und vermeiden Sie einen längeren Betrieb bei maximaler Last ohne angemessene Kühlung. Überprüfen Sie die Trennanforderungen in Ihrem System und befolgen Sie die Leiterplattenlayout-Richtlinien von Mean Well, um Rauschen zu minimieren und einen stabilen Ausgang unter variierenden Eingangsbedingungen sicherzustellen.
