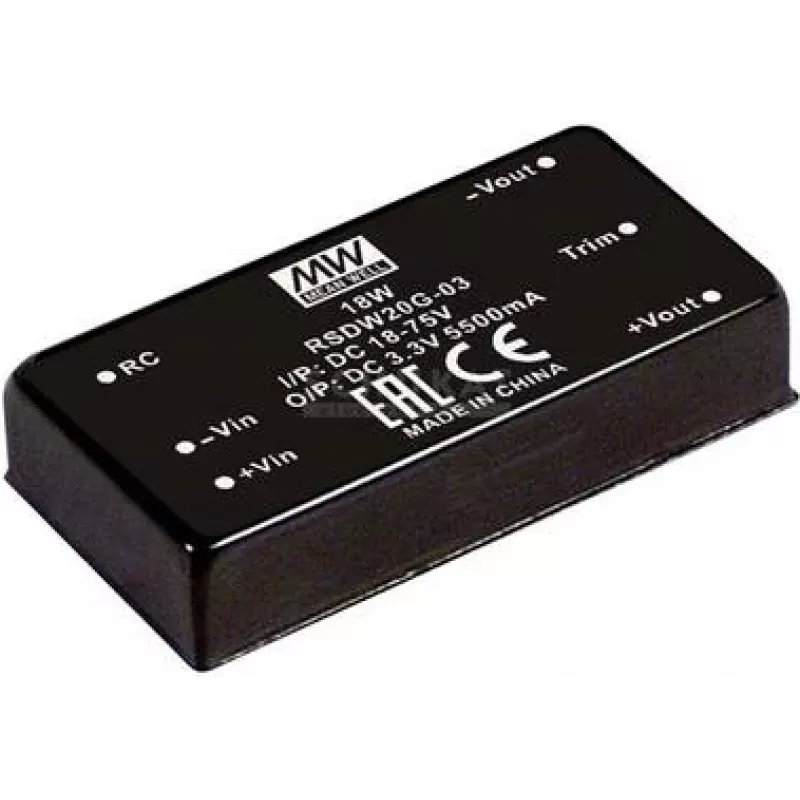

Netzteil/Wandler MEAN WELL RSDW20F-03 — 20 W Ausgangsleistung, 3 V Ausgangsspannung, Tiefe 50,8 mm, Gewicht 35 g

MEAN WELL RSDW20F-03 ist ein kompakter DC-DC-Einzelausgangs-Wandler für Bahnanwendungen, der für industrielle und Transportanwendungen konzipiert wurde. Er akzeptiert einen weiten Eingangsspannungsbereich von 9–36 VDC und liefert einen geregelten 3,3 VDC-Ausgang mit bis zu 5,5 A bei einer Nennleistung von 20 W im DIP-Durchsteckgehäuse mit Fern-Ein/Aus-Steuerung und 1,5 kVDC Ein-/Ausgangsisolation.

Vorteile

Der Wandler vereint einen kleinen Formfaktor (50,8 mm Tiefe, 35 g Gewicht) mit RoHS-Konformität, einer für Bahn- und Industrieumgebungen geeigneten Isolation und einer Fern-Ein/Aus-Funktionalität für die Systemintegration. Sein einzelner 3,3 V-Ausgang und die 20 W Leistung machen ihn geeignet für Niederspannungsanwendungen mit begrenztem Platzangebot, die eine stabile Gleichstromversorgung und elektrische Isolation erfordern.

Geeignet für

• Bahn- und Bordelektronik
• Industrielle Steuerungs- und Automatisierungsmodule
• Eingebettete Systeme und OEM-Baugruppen mit Platzbeschränkungen
• Serienproduktion und Leiterplatten-Durchsteckmontage

Technische Daten

• Eingangsspannung: 9–36 VDC
• Ausgangsspannung: 3,3 VDC
• Ausgangsstrom: bis zu 5,5 A
• Ausgangsleistung: 20 W
• Isolation: 1,5 kVDC I/O
• GehäVerwendung: DIP-Durchsteckmontage
• Tiefe: 50,8 mm
• Gewicht: 35 g
• Fern-Ein/Aus: ja
• Konformität: RoHS

Anwendung

Montieren Sie den RSDW20F-03 in einer Leiterplatten-Durchstecköffnung, die zu seinem DIP-Gehäuse passt. Schließen Sie den Eingang unter Beachtung der Polarität und Erdungspraktiken an eine 9–36 VDC-Quelle an. Führen Sie den 3,3 VDC-Ausgang zur Last und stellen Sie sicher, dass der Gesamtstrom 5,5 A nicht überschreitet und die Verlustleistungsgrenzen des Systems eingehalten werden. Verwenden Sie die Fern-Ein/Aus-Pins, um den Wandler gemäß den Logikpegeln des Herstellers zu steuern. Halten Sie den festgelegten Isolationsabstand ein und befolgen Sie die typischen Verdrahtungsstandards für Bahn- und Industrieanwendungen.

Empfehlungen

Sorgen Sie für ausreichende Belüftung oder Wärmemanagement, wenn Sie nahe der 20-W-Grenze betreiben, überprüfen Sie die Systemerdung und Isolationsanforderungen für Bahnanwendungen und befolgen Sie die MEAN WELL-Dokumentation für Layout, Eingangsfilterung und Fern-Ein/Aus-Verdrahtung, um einen zuverlässigen Langzeitbetrieb zu gewährleisten.
