Netzteil/Wandler MEAN WELL RSDW10H-05 — 10 W, Eingang 43–160 V, Ausgang 5 V, RoHS

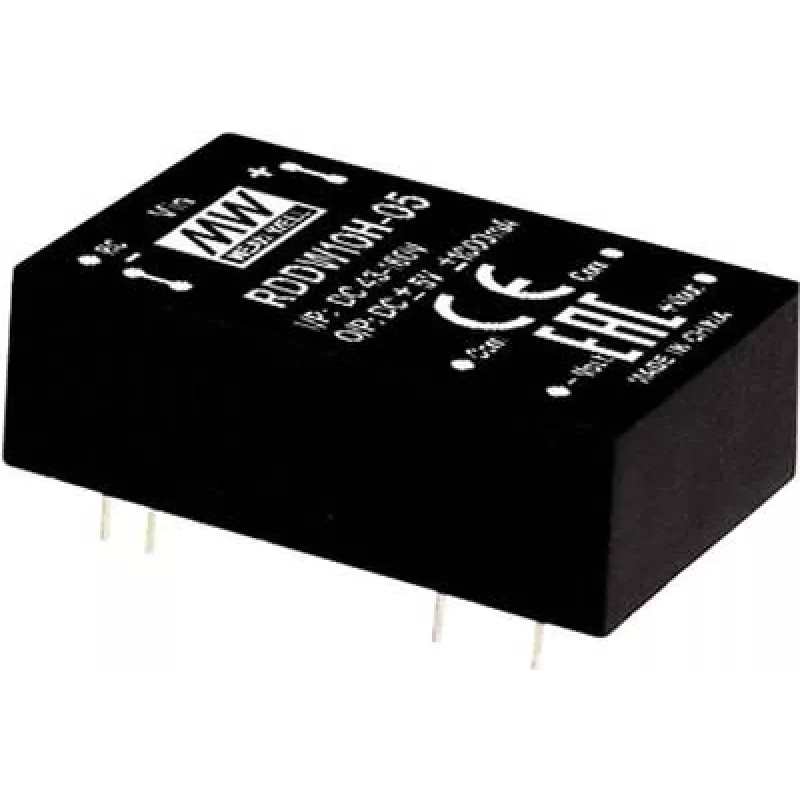

MEAN WELL RSDW10H-05 ist ein kompakter DC-DC-Einzelausgangswandler für Bahnanwendungen, der einen weiten Eingangsbereich von 43–160 VDC in eine geregelte 5-VDC-Ausgangsspannung bei bis zu 2 A umwandelt. Das Modul bietet eine 1,5-kVDC-Eingangs-/Ausgangsisolation, ist in einem DIP-Durchsteckgehäuse untergebracht und verfügt über eine Fern-Ein-/Ausschaltsteuerung. Es ist RoHS-konform und für eingebettete Systeme und industrielle Elektronik vorgesehen, bei denen eine stabile Niederspannungsversorgung erforderlich ist.

Vorteile

Der RSDW10H-05 bietet einen weiten Eingangsspannungsbereich, der für Bahn- und industrielle Batteriesysteme geeignet ist, ein kompaktes DIP-Durchsteckgehäuse für einfache PCB-Integration und eine 1,5-kVDC-Isolation für verbesserte Sicherheit zwischen Eingang und Ausgang. Die integrierte Fern-Ein-/Ausschaltsteuerung ermöglicht ein systemweites Energiemanagement, und der geregelte 5-V-Ausgang liefert bis zu 2 A für Geräte mit geringem Stromverbrauch.

Geeignet für

• Eingebettete Steuerplatinen und Einplatinencomputer, die eine 5-V-Versorgung benötigen
• Industrielle Elektronik und Automatisierungsmodule, die aus 43–160-V-Quellen gespeist werden
• Bahnbordausrüstung und Fahrzeugsysteme
• Sensoren mit geringem Stromverbrauch, Kommunikationsmodule und Peripheriegeräte

Wichtige Spezifikationen

• Hersteller: MEAN WELL
• Modell / MPN: RSDW10H-05
• Eingangsspannung: 43–160 VDC
• Ausgangsspannung: 5 VDC
• Ausgangsstrom / Leistung: bis zu 2 A / 10 W
• Isolation: 1,5 kVDC Eingang zu Ausgang
• GehäVerwendung: DIP-Durchsteckmontage
• Steuerung: Fern-Ein/Aus
• Gewicht: 16 g
• Konformität: RoHS
• Verpackung: lose (600 Stück)

Verwendung

Montieren Sie den DIP-Durchsteckwandler auf der Leiterplatte gemäß der vom Hersteller empfohlenen Pinbelegung und achten Sie auf die richtige Eingangspolarität. Schließen Sie eine 43–160-VDC-Versorgung an die Eingangspins an und entnehmen Sie die geregelten 5 VDC an den Ausgangspins. Verwenden Sie den Fern-Ein/Aus-Pin gemäß Datenblatt, um den Ausgang als Teil des Systemenergiemanagements zu aktivieren oder zu deaktivieren. Sorgen Sie für eine geeignete Eingangs- und Ausgangsentkopplung und befolgen Sie die thermischen Empfehlungen; stellen Sie ausreichende Kriech- und Luftstrecken im PCB-Design für die angegebene 1,5-kVDC-Isolation sicher.

Empfehlungen

Für einen zuverlässigen Betrieb betreiben Sie das Modul innerhalb der angegebenen Eingangs- und Ausgangsbereiche, befolgen Sie das MEAN-WELL-Datenblatt für Pinanschlüsse und Layout-Richtlinien und stellen Sie sicher, dass der Wandler in einer Umgebung montiert wird, die den Temperatur- und Belüftungsanforderungen des Produkts entspricht. Fügen Sie bei Bedarf eine externe Filterung oder einen Überspannungsschutz am Eingang hinzu, um vor transienten Störungen zu schützen, die häufig in Bahn- und Industrieenergiesystemen auftreten.
