Netzteil/Wandler MEAN WELL RSDW10H-03, 10 W, Eingang 43–160 V, RoHS, 16 g

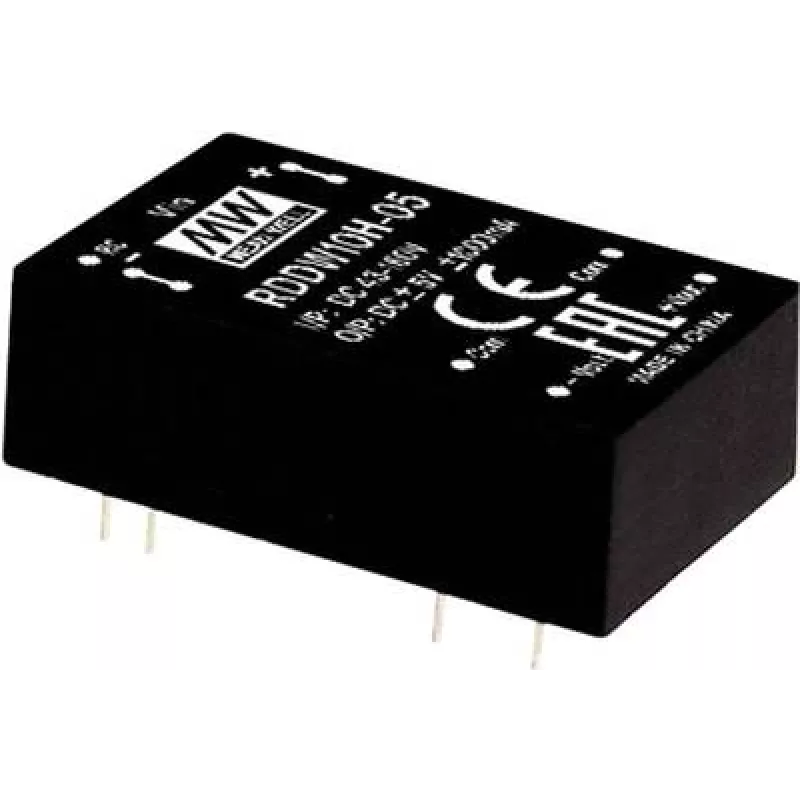

MEAN WELL RSDW10H-03 ist ein kompakter DC-DC-Einzelausgangswandler für Bahnanwendungen, der 3,3 VDC mit bis zu 2,5 A aus einem weiten Eingangsbereich von 43–160 VDC liefert. Das Modul bietet eine 1,5 kVDC Ein-/Ausgangsisolation, eine Fern-Ein/Aus-Steuerung und wird in einem DIP-Durchsteckgehäuse geliefert. Mit einer Nennleistung von 10 W und einem leichten Design (16 g) ist es für industrielle und elektronische Anwendungen mit geringem Stromverbrauch gedacht, die eine kleine, zuverlässige DC/DC-Stromversorgungslösung erfordern.

Vorteile

Der RSDW10H-03 bietet einen weiten Eingangsspannungsbereich, der für Bahn- und Industrieumgebungen geeignet ist, eine zuverlässige 1,5 kVDC-Isolation zwischen Eingang und Ausgang sowie einen kompakten DIP-Durchsteckformfaktor für eine einfache PCB-Montage. Die Fern-Ein/Aus-Funktion ermöglicht eine externe Steuerung des Moduls, und die RoHS-Konformität gewährleistet die Einhaltung der üblichen Umweltanforderungen. Das geringe Gewicht und die 10 W Nennleistung machen es praktisch für platz- und gewichtsbeschränkte Designs.

Geeignet für

• Elektronische Bahnmodule mit geringem Stromverbrauch
• Industrielle Steuer- und Überwachungsschaltungen
• Eingebettete Systeme, die eine isolierte 3,3-V-Versorgung benötigen
• PCB-montierte Stromversorgungslösungen in kompakten Geräten

Wichtige Spezifikationen

• Modell: MEAN WELL RSDW10H-03 (MPN: RSDW10H-03)
• Eingangsspannung: 43–160 VDC
• Ausgangsspannung/-strom: 3,3 VDC bei 2,5 A (10 W)
• Isolation: 1,5 kVDC Ein-/Ausgang
• GehäVerwendung: DIP-Durchsteckmontage
• Funktionen: Fern-Ein/Aus
• Konformität: RoHS
• Gewicht: 16 g

Verwendung

Montieren Sie das DIP-Durchsteckmodul gemäß der vom Hersteller empfohlenen Grundfläche und Pin-Ausrichtung auf der Leiterplatte. Schließen Sie eine geeignete Eingangsspannungsschiene innerhalb des Bereichs von 43–160 VDC an die Eingangspins an und entnehmen Sie die geregelte 3,3 VDC-Ausgangsspannung an den Ausgangspins, wobei Sie auf die richtige Polarität achten müssen. Verwenden Sie den Fern-Ein/Aus-Pin zur externen Freigabe-/Sperrsteuerung je nach Anwendungsanforderung. Beachten Sie die 10-W-Leistungsgrenze des Geräts und sorgen Sie für ein angemessenes Wärmemanagement und ausreichende Abstände für die 1,5-kVDC-Isolationsfestigkeit.

Empfehlungen

Für einen zuverlässigen Betrieb stellen Sie sicher, dass die Eingangsspannung im Bereich von 43–160 VDC bleibt, überschreiten Sie nicht den Ausgangsstrom von 2,5 A und befolgen Sie die Leiterplatten-Layout-Richtlinien für Isolation und Wärmeableitung gemäß dem MEAN WELL-Datenblatt. Überprüfen Sie die RoHS-Konformitätsanforderungen in Ihrer Anwendung und verwenden Sie einen geeigneten Überspannungs- und Transientenschutz in Bahn- oder Industrieumgebungen.
