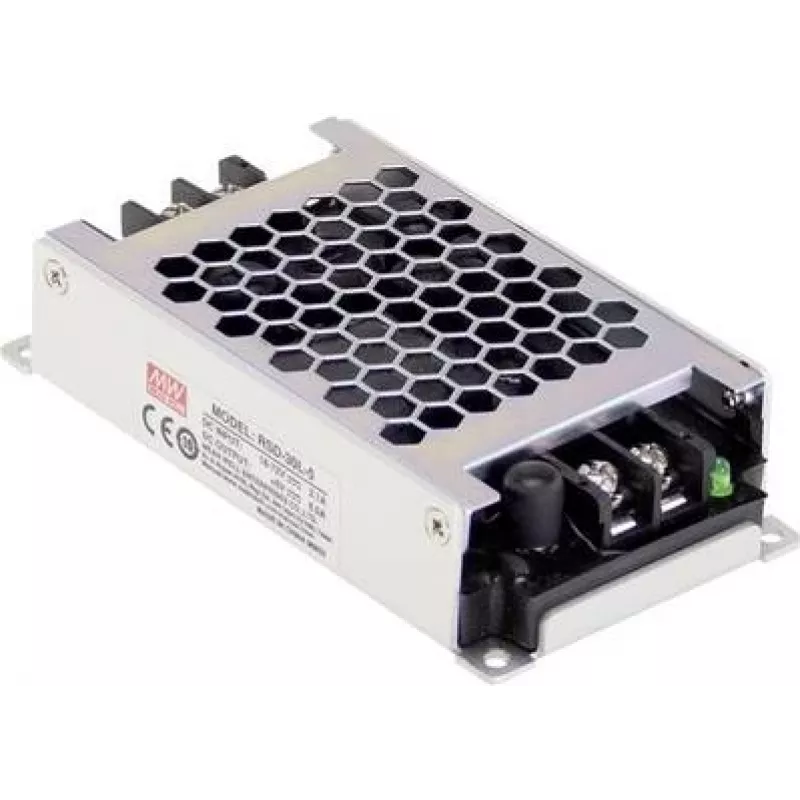

Netzteil/Wandler Mean Well RSD-30L-5, 30 W, Eingang 18–72 V, Ausgang 5 V, RoHS, 60×113×25 mm

Mean Well RSD-30L-5 ist ein kompakter DC-DC-Wandler, der Eingangsspannungen von 18 V bis 72 V akzeptiert und einen geregelten 5-V-DC-Ausgang mit bis zu 6 A liefert. Untergebracht in einem geschlossenen Metallgehäuse mit den Maßen 60 × 113 × 25 mm, ist dieses 30-W-Modul für Anwendungen konzipiert, die eine stabile Niederspannungsschiene aus höheren Gleichspannungsquellen benötigen. Der Wandler erfüllt die Bahnnorm EN50155, bietet eine Isolierung von 4000 V DC zwischen Eingang und Ausgang und ist RoHS-konform, wodurch er sich für anspruchsvolle eingebettete und transportgeeignete Stromversorgungssysteme eignet.

Vorteile

Das Gerät liefert einen stabilen 5-V-Ausgang mit bis zu 6 A Lastfähigkeit bei einem weiten Eingangsspannungsbereich von 18–72 V, wodurch mehrere Versorgungsvarianten entfallen. Die zuverlässige E/A-Isolierung (4000 V DC) verbessert die Sicherheit und verringert das Störrisiko zwischen Hochspannungsschienen und empfindlicher Elektronik. Die Konformität mit EN50155 und RoHS macht das Gerät für Bahn- und andere Transportumgebungen geeignet, in denen regulatorische und umweltbezogene Anforderungen gelten. Das geschlossene Metallgehäuse unterstützt die Wärmeableitung und bietet mechanischen Schutz in industriellen Umgebungen.

Geeignet für

• Eingebettete Systeme und Einplatinencomputer, die eine zuverlässige 5-V-Versorgung benötigen
• Industrielle Schalttafeln und Automatisierungsausrüstung
• Mobile und fahrzeugbasierte Stromversorgungssysteme, einschließlich Bahn- und Nahverkehrselektronik
• Batterie- oder solargespeiste Systeme mit variierenden DC-Eingangsspannungen

Technische Spezifikationen

• Ausgangsleistung: 30 W
• Eingangsspannungsbereich: 18–72 V DC
• Ausgangsspannung: geregelte 5 V DC
• Maximaler Ausgangsstrom: 6 A
• Isolationsspannung (Eingang-Ausgang): 4000 V DC
• Konformität: Bahnnorm EN50155
• RoHS-Konformität
• Abmessungen des geschlossenen Metallgehäuses: 60 × 113 × 25 mm

Anwendung

Schließen Sie den Wandlereingang an eine geeignete Gleichspannungsquelle innerhalb des angegebenen Bereichs von 18–72 V an, beachten Sie die richtige Polarität und verwenden Sie geeignete Leitungen und Sicherungen für den erwarteten Strom. Befestigen Sie das geschlossene Gerät auf einer flachen, wärmeleitfähigen Oberfläche oder einem Chassis, um die Wärmeableitung zu unterstützen, und sorgen Sie für ausreichende Belüftung und Abstand zu wärmeempfindlichen Komponenten. Schließen Sie den 5-V-Ausgang an die Last an und stellen Sie sicher, dass die Gesamtstromaufnahme 6 A nicht überschreitet. Befolgen Sie bei der Installation die üblichen Sicherheitsverfahren und überprüfen Sie die Ausgangsspannung unter Last, bevor Sie empfindliche Schaltungen anschließen.

Empfehlungen

Verwenden Sie einen empfohlenen Eingangsschutz wie träge Sicherungen oder Schutzschalter, die für den Eingangsstrom ausgelegt sind, und fügen Sie eine vorgeschaltete Überspannungsunterdrückung hinzu, wenn das Gerät in elektrisch gestörten oder kraftfahrzeugtypischen Umgebungen installiert wird. Halten Sie für eine optimale Langzeitzuverlässigkeit die Umgebungstemperatur im vom Hersteller angegebenen Bereich und berücksichtigen Sie eine Leistungsreduzierung bei erhöhten Temperaturen. Befolgen Sie bei Bahnanwendungen die entsprechenden Installationsnormen, um die EN50155-Konformität aufrechtzuerhalten.
